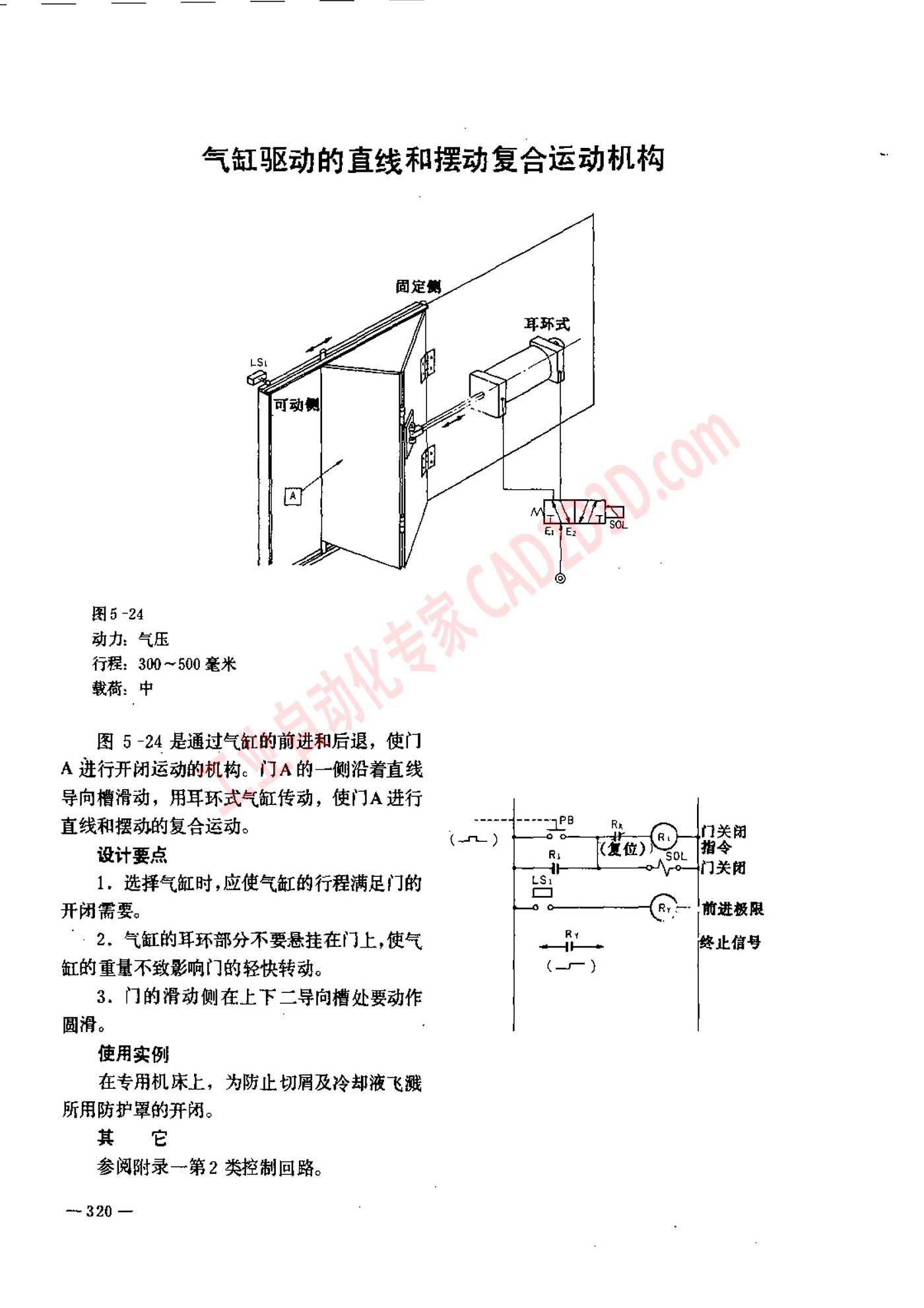

气缸驱动的直线和摆动复合运动机构
图 5-24
动力 : 气压
行程 ， 300 一 500 毫米
载荷 : 中
图 5 -24 是 通过 气缸 的 前 进 和 后 退 ， 使 门
A 进行 开 闭 运 动 的 机 构 。 门 A 的 一 侧 沿 着 直线
导向 槽 滑动 ， 胃 耳环 式 气缸 传动 ， 使 门 A 进行
直线 和 摆动 的 复合 运动 。
设计 要 点
1. 选择 气缸 时 ,应 使 气缸 的 行程 满足 门 的
开 半 需要 。
2. 气缸 的 耳环 部 分 不 要 悬挂 在 门 上 ,使 气
缸 的 重量 不 敏 影响 门 的 轻快 转动 。
3. 门 的 滑动 侧 在 上 下 二 导向 槽 处 要 动作
圆滑 。
使 用 实例
在 专用 机 床上 ， 为 防止 切 悦 及 冷却 液 飞溅
所 用 防护 罩 的 开 闵 。
其 它
参阅 附录 一 第 2 类 控制 回路 。
一 320 一
