光电管控制的摆动和上下运动机构
光电 管控 制 的 摆动 和 上 下 运动 机 构
PB,: 起 动 按钮
PB:: 停止 按钮
Mg 上 闸门
Mg2:: 下 闸门
KT. 光电 管
SOL': 填充 装置 上 下 用 电磁 效
V. R IREN
了 ': 时 间 继电器
LS. 有 工件 时 接 通
LS,. 上 闸门 返回 接 通
LS;: 填充 装置 下 死 点 接 通
LS4: 填充 装置 上 死 点 接 通
LSs*: 下 阐 门 返 加 接 通
动力 : 气压 -电气
动作 角度 ，0。 ~ 10*
载荷 : 中
AC100Y
2Ry LSS _ 7
=

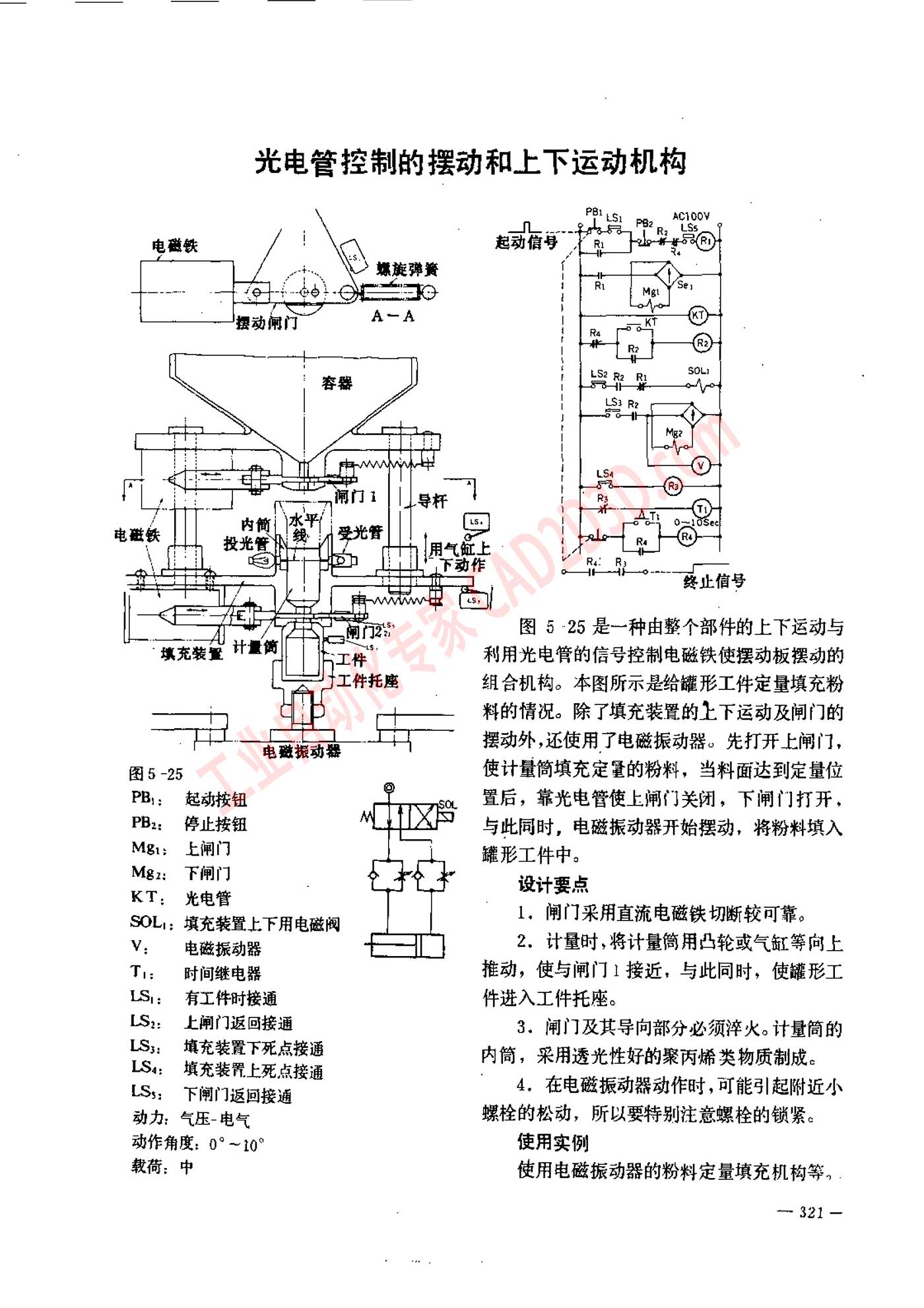

图 5 -25 是 一 种 由 整个 部 件 的 上 下 运动 与
利用 光电 管 的 信号 控制 电磁 铁 使 摆动 板 摆 动 的
组 合 机 构 。 本 图 所 示 是 给 缸 形 工件 定量 填充 粉
料 的 情况 。 除 了 填充 装置 的 土 下 运动 及 闸门 的
摆动 外 ,还 使 用 了 电磁 振动 器 。 先 打开 上 闸门 ，
使 计量 简 填 充 定 针 的 粉 料 ， 当 料 面 达到 定量 位
置 后 ， 靠 光电 管 使 上 阐 门 关闭 ， 下 闸门 打开 ，
与 此 同时 ， 电 磁 振 动 器 开始 摆动 ， 将 粉 料 填 入
BT+
设计 要 点
1， 阅 门 采 用 直流 电磁 铁 切 断 较 可 靠 。
2、， 计 量 时 ,将 计量 简 用 凸轮 或 气缸 等 向 上
推动 ， 使 与 疗 门 1 接近 ， 与 此 同时 ， 使 赚 形 工
件 进 入 工件 托 座 。
3. 闸门 及 其 导向 部 分 必须 注 火 。 计 量 简 的
内 简 ， 采 用 透 光 性 好 的 聚 丙 烯 类 物质 制 成 。
4， 在 电磁 振动 器 动作 时 , 可 能 引起 附近 小
螺栓 的 松动 ， 所 以 要 特别 注意 螺栓 的 锁 紧 。
使 用 实例
使 用 电磁 振动 器 的 粉 料 定量 填充 机 构 等 ，
