回转前进机构
回转 前 进 机 构
SOL.

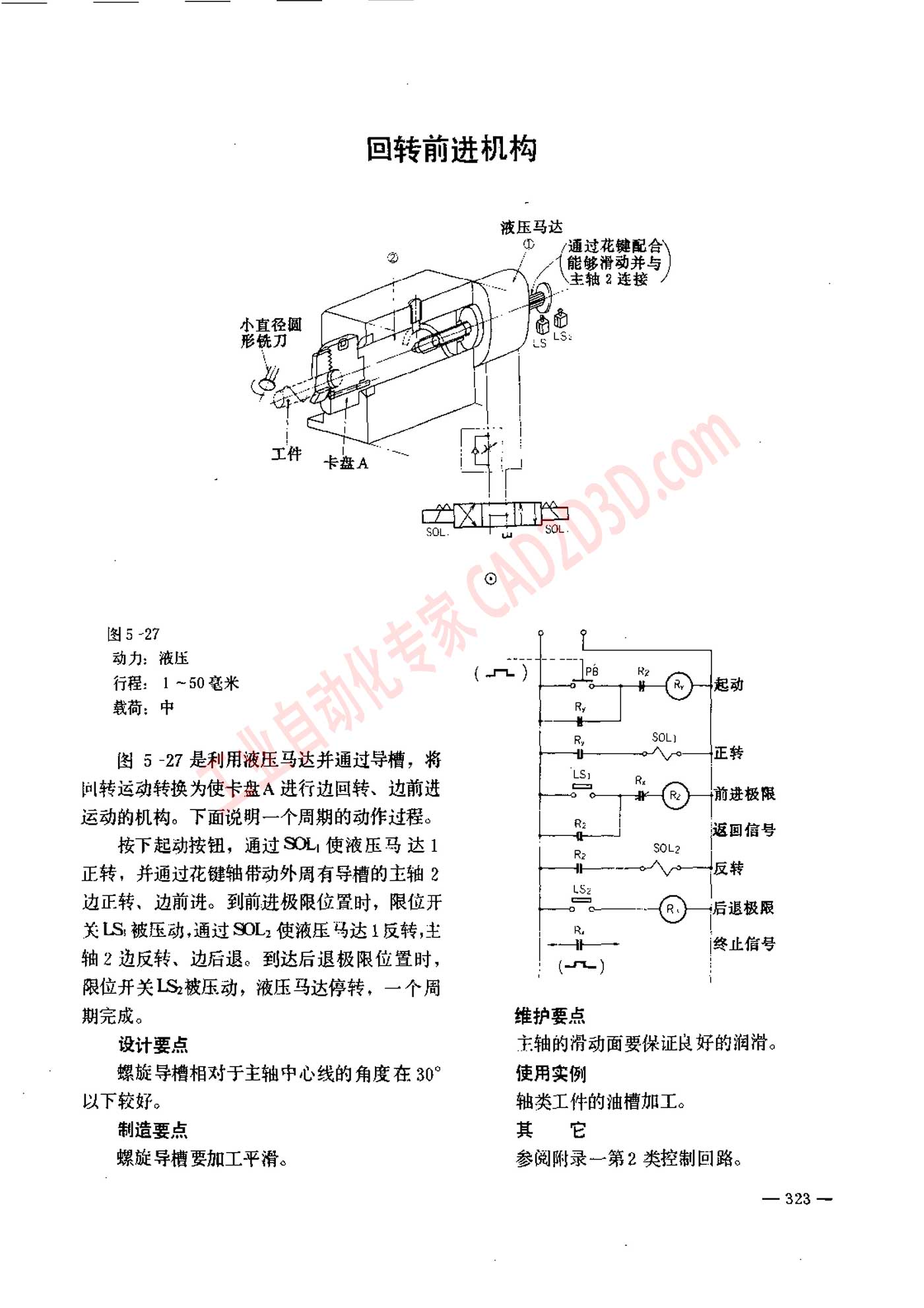

图 5 -27
动力 : 液 庄
行程 ， 1 ~ 50 毫米
戴 荷 ， 中
图 5 -27 是 利用 液压 马达 并 通过 导 模 ， 将
回转 和 运动 转换 为 使 卡 盘 A 进行 边 回 转 、 边 前 进
运动 的 机 构 。 下 面 说 明 一 个 周期 的 动作 过 程 。
按 下 起 动 按 钮 ， 通 过 SOL 使 液压 马达 1
正 转 ， 并 通过 花 键 轴 带 动 外 周 有 导 槽 的 主轴 2
边 正 转 、 边 前 进 。 到 前 进 银 限 位 置 时 ， 限 位 开
X LS, 被 压 动 ,通过 SOL2 使 液压 马达 1 反 转 , 主
轴 2 按 反 转 、 边 后 退 。 到 达 后 退 极限 位 置 时 ，
限 位 开关 LS 被 压 动 ， 液 压 马达 停 转 ， 一 个 周
期 完成 。
设计 要 点
螺旋 导 楼 相对 于 主轴 中 心 线 的 角度 在 30
以 下 较 好 。
制造 要 点
螺旋 导 檀 要 加 工 平滑 。
LSy
= = |
| 一 全 2) 博 过 极限
站 刁 回 信和 号
SOL2
上 二 一 人
()RR
——|rr~ |£‘fl:1‘é%
(~=) i
维护 要 点
主轴 的 滑动 面 要 保证 良好 的 润 消 。
使 用 实例
轴 类 工件 的 油槽 加 工 。
其
BRI 3
=
E
录 一 第 2 类 控制 回路 。
— 323 —
