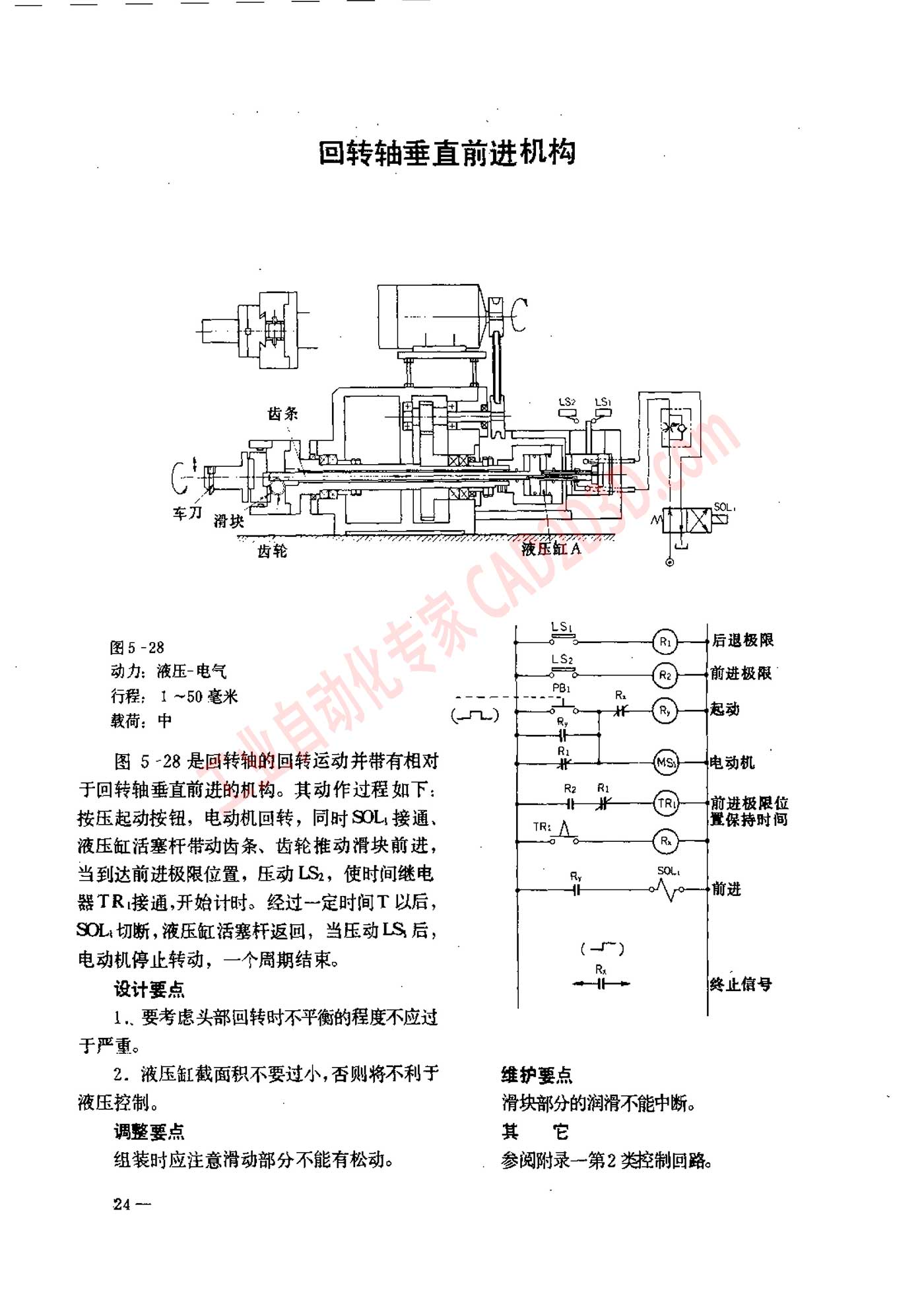

回转轴垂直前进机构
EHAE E AR
本 条 二
G
2 L7 =
%7 g}g{ L= )
e =
图 5 -28
动力 ， 液 压 -电气
行程 ，! ~50 毫米 e
载荷 ， 中 Sl
图 5 -28 是 回转 轴 的 回转 运动 并 带 有 相对
于 回转 轴 垂 直 前 进 的 机 构 。 其 动作 过 程 如 下 ;
按压 起 动 按钮 ， 电 动机 回转 ， 同 时 SOL 接 通 、
液压 红 活 塞 杆 带动 齿 条 、 齿 轮 推动 滑 块 前 进 ，
当 到 达 前 进 极限 位 置 ， 压 动 LS ， 使 时 间 继 电
器 TR, 接 通 ,开始 计时 。 经 过 一 定时 间 工 以 后 ，
SOL 切断 , 液压 低 活塞 杆 返 回 ， 当 压 动 LS, 后 ，
电动 机 停止 转动 ， 一 个 周期 结束 。
设计 要 点
1 要 考虑 头 部 回转 时 不 平衡 的 程度 不 应 过
于 严重 。
2. 液压 缸 截 面积 不 要 过 小 , 否则 将 不 利于
W,
调整 要 点
组 装 时 应 注意 滑动 部 分 不 能 有 松动 。
24—
2 S
=
后 退 极限
前 进 极 委 、
前 进 极限 位
BN 5
维护 要 点
滑 块 部 分 的 润滑 不 能 中 断 。
其 它
参阅 附录 一 第 2 类 控制 回路 。
