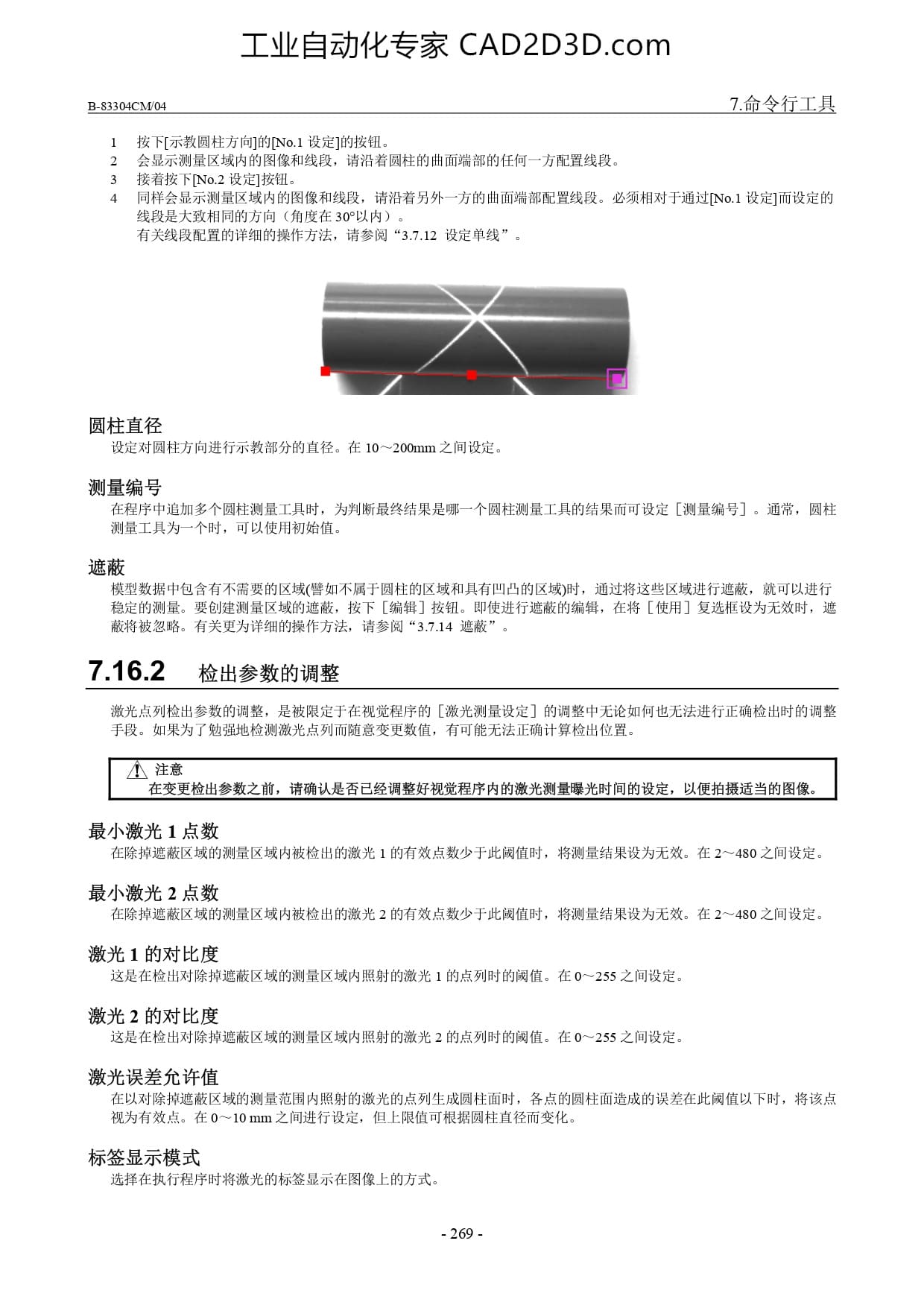

B-83304CM/04 7. 命 令 行 工具
1 ， 按 下 [ 示 教 圆柱 方向 ] 的 No.1 设 定 ] 的 按钮 。
2 ”会 显示 测量 区 域内 的 图 像 和 线段 ， 请 沿 着 圆柱 的 曲面 端 部 的 任何 一 方 配置 线段 。
3 ”接着 按 下 [No.2 设 定 ] 按 钮 。
4 ”同样 会 显示 测量 区 域内 的 图 像 和 线段 ， 请 沿 着 另外 一 方 的 曲面 端 部 配置 线段 。 必 须 相对 于 通过 [No.l 设 定 ] 而 设 定 的
线段 是 大 致 相同 的 方向 〈 角 度 在 30? 以 内 ) 。
有 关 线 段 配置 的 详细 的 操作 方法 ， 请 参阅 “3.7.12 设 定单 线 ”。
圆柱 直径
设 定 对 圆柱 方向 进行 示 教 部 分 的 直径 。 在 10 一 200mm 之 间 设 定 。
测量 编号
在 程序 中 追加 多 个 圆柱 测量 工具 时 ， 为 判断 最 终结 果 是 哪 一 个 圆柱 测量 工具 的 结果 而 可 设 定 [测量 编号 ] 。 通 常 ， 圆 柱
测量 工具 为 一 个 时 ， 可 以 使 用 初始 值 。
遮蔽
模型 数据 中 包含 有 不 需要 的 区 域 (譬如 不 属于 圆柱 的 区 域 和 具有 四 凸 的 区 域 ) 时 ， 通 过 将 这 些 区 域 进行 遮 蔽 ， 就 可 以 进行
定 的 测量 。 要 创建 测量 区 域 的 遮蔽 ， 按 下 [编辑 ] 按钮 。 即 使 进行 启 蔽 的 编辑 ， 在 将 【使 用 ] 复 选 框 设 为 无 效 时 ， 放
被 忽略 。 有 关 更 为 详细 的 操作 方法 ， 请 参阅 “3.7.14 遮蔽 ”。
7.16.2 。” 检 出 参数 的 调整
激光 点 列 检 出 参数 的 调整 ， 是 被 限定 于 在 视觉 程序 的 【激光
手段 。 如 果 为 了 勉强 地 检测 激光 点 列 而 随意 变更 数值 ， 有 可 能 无 法 正确 计算
i
设 定 ] 的 调整 中 无 论 如 何 也 无 法 进行 正确 检 出 时 的 调整
检 出 位 置 -
最 小 激光 工 点 数
在 除 掉 嘻 殴 区 域 的 测量 区 域内 被 检 出 的 激光 1 的 有 效 点 数 少 于 此 阔 值 时 ， 将 测量 结果 设 为 无 效 。 在 2 一 480 之 间 设 定 。
最 小 激光 2 点 数
在 除 掉 造 区 域 的 测量 区 域内 被 检 出 的 激光 2 的 有 效 点 数 少 于 此 闭 值 时 ， 将 测量 结果 设 为 无 效 。 在 2 一 480 之 间 设 定 。
激光 工 的 对 比 度
这 是 在 检 出 对 除 掉 遮 毅 区 域 的 测量 区 域内 照射 的 激光 1 的 点 列 时 的 阔 值 。 在 0 一 255 之 间 设 定 。
激光 2 的 对 比 度
这 是 在 检 出 对 除 掉 遮 蔽 区 域 的 测量 区 域内 照射 的 激光 2 的 点 列 时 的 阔 值 。 在 0 一 255 之 间 设 定 。
激光 误差 允许 值
在 以 对 除 掉 遗 蔽 区 域 的 测量 范围 内 照射 的 激光 的 点 列 生成 圆柱 面 时 ， 各 点 的 圆柱 面 造成 的 误差 在 此 阔 值 以 下 时 ， 将 该 点
视 为 有 效 点 。 在 0 一 10 mm 之 间 进行 设 定 ， 但 上 限 值 可 根据 圆柱 直径 而 变化 。
标签 显示 模式
选择 在 执行 程序 时 将 激光 的 标签 显示 在 图 像 上 的 方式 。
