机加工零件在线测量准确吗,为什么有的需要先清洗?

好一点的机床都配机床测量头,一般都是接触式的测量,可以实现工件位置识别及尺寸检测,零件加工完成后,依靠测量头实现尺寸在线测量,机床可以依据测量结果,自动实现刀具补偿。另外有的机床不带测量头,为了实现工件在线测量,可以单独定做一个测量装置,放在机床旁边,从机床取出工件,放在测量装置上测量,尺寸测量油接触式和非接触式的。

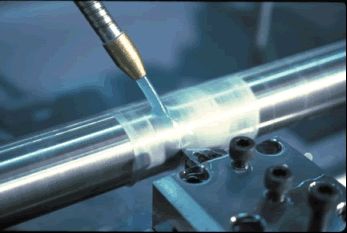

工件机加工后测量前一定要清洗 否则工件上的油膜会影响测量

机加工一般都会使用切削液,加工完成后,零件表面会残留一层切削液薄膜,这层薄膜对非接触式测量影响是很大的,因此非接触式测量装置,加工后的工件一定要先清洗再测量,否则工件上的油膜(切削液等)会影响测量,比如轴类工件直径公差±0.03mm,而油膜厚度在丝级别,对测量结果影响很大。

考虑到测量的准确度,一般测量之前都要讲零件清洗干净。
