日本发那科FANUC机器人 手腕部负载条件 允许负载曲线图 M-710iC / R-2000iC

机器人手腕部负载曲线图是描述机器人手腕部负载和距离的关系,负载重心离手腕越远,则机器人所能承受的负载越小。

机器人选型的时候需要考虑手腕部负载,根据工件重量和尺寸选择一款合适大小的机器人。

注明:负载曲线图可以体现出负载重心和扭矩,但不能体现转动转动惯量,因此负载曲线图不能完全判断机器人能否满足要求。

比如说一个实心和一个空心球,他们的重心位置相同,质量也相同,但转动惯量不同,如果通过手腕部负载曲线图是看不出来实心球和空心球的区别的,因此在满足负载曲线图之后,还需要验证转动惯量是否满足要求。

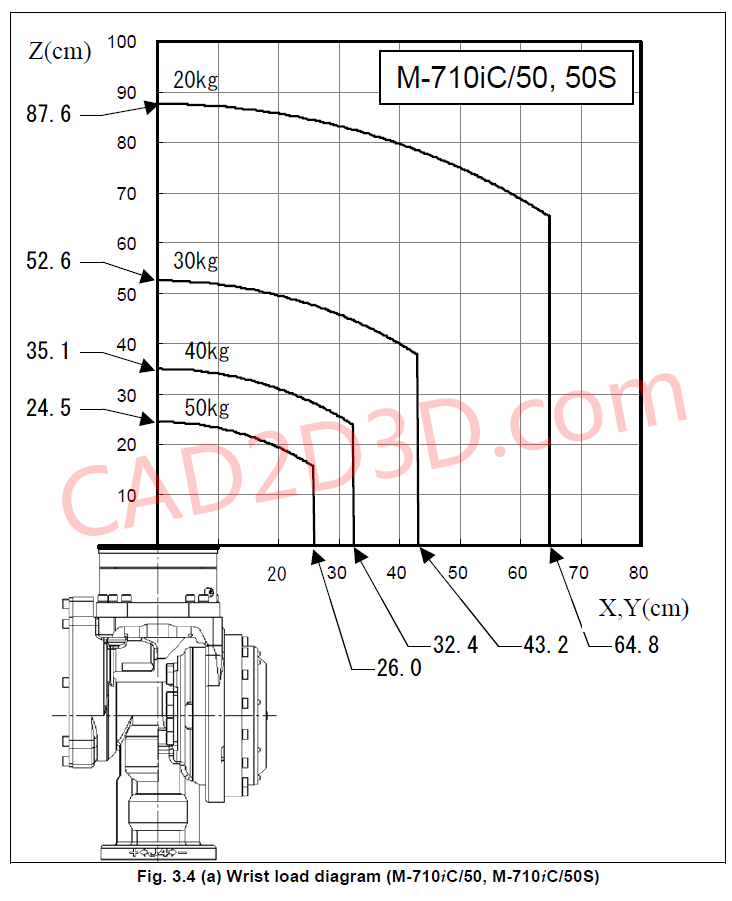

1. 日本发那科FANUC M-710iC/50 机器人负载曲线图:

日本发那科FANUC机器人 手腕部负载条件 允许负载曲线图 M-710iC / R-2000iC

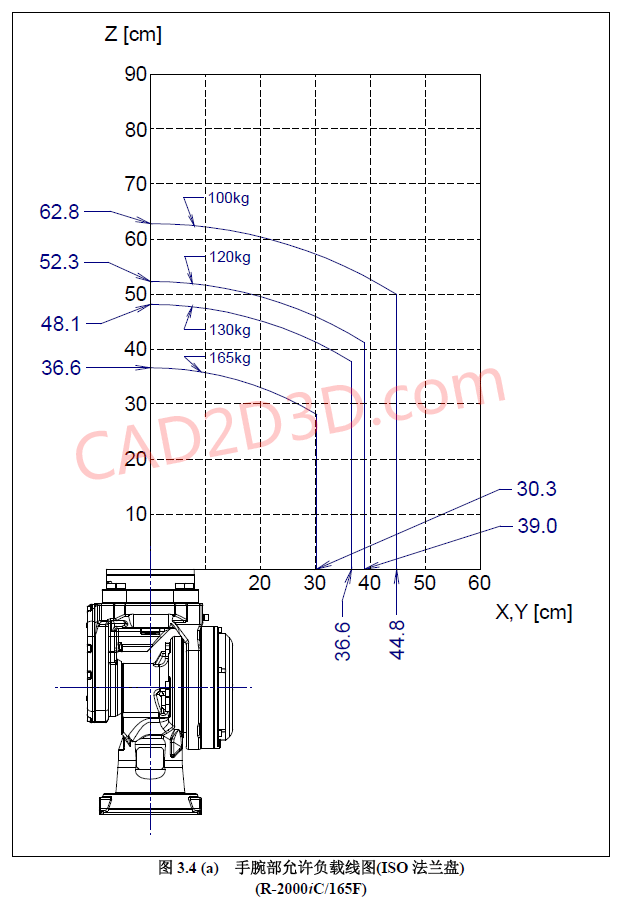

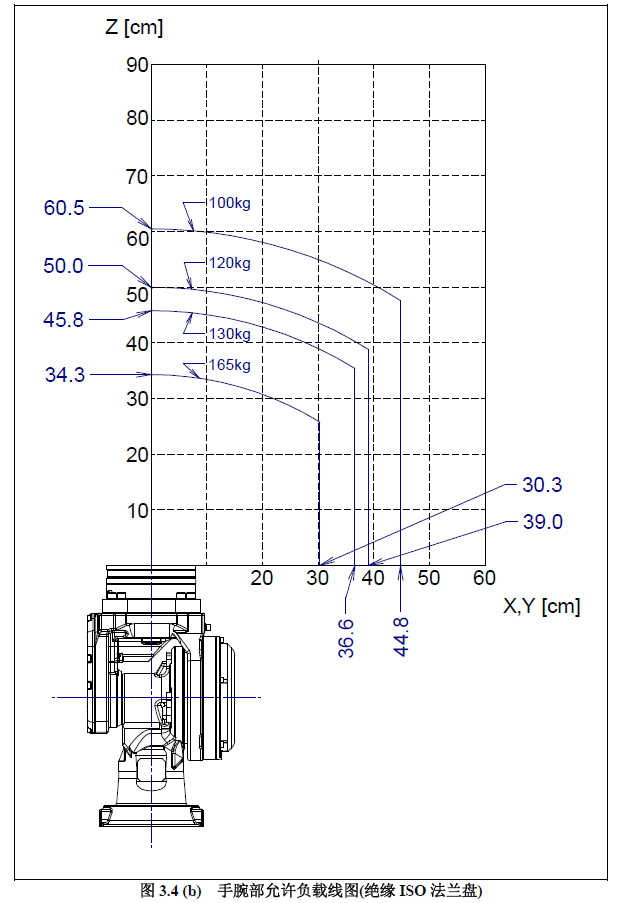

2. 日本发那科FANUC R-2000iC/165F 机器人负载曲线图:

日本发那科FANUC机器人 手腕部负载条件 允许负载曲线图 M-20iA/M-710iC/R-2000iC

日本发那科FANUC机器人 手腕部负载条件 允许负载曲线图 M-20iA/M-710iC/R-2000iC
