磁力吸盘开合原理,为什么底部要开V型槽?

磁力吸盘很常见,用来将测量仪表固定在被测物体上,磁力吸盘顾名思义就是靠磁力来吸附的,但是你知道他是如何实现开关的吗?

1. 什么是磁力吸盘

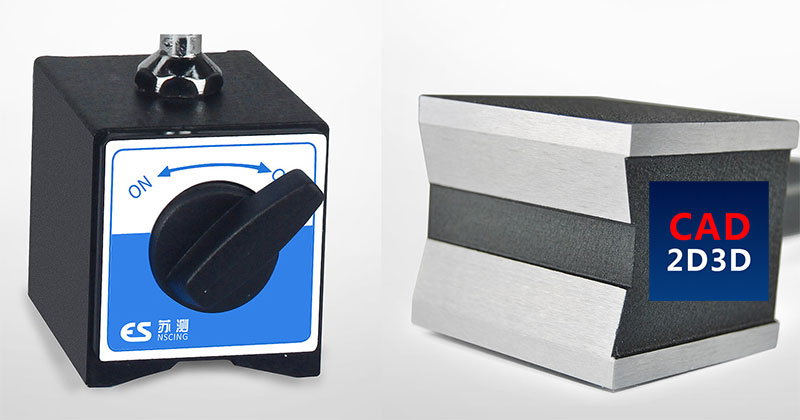

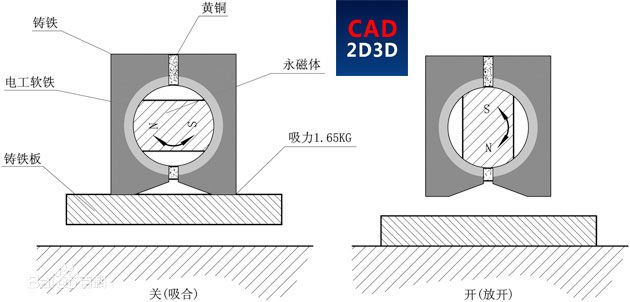

磁力吸盘如下所所示,主要由外壳(铸铁)、永磁体(磁铁)、黄铜(不导磁)等组成。

磁力表架原理,旋钮的是什么东西?为什么底部要开V型槽

磁力表架原理,旋钮的是什么东西?为什么底部要开V型槽

2. 什么是磁场?

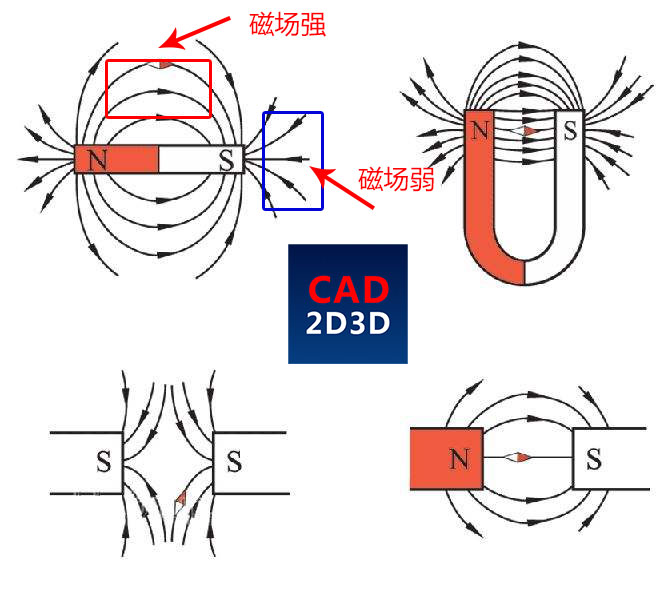

条形磁铁从N极出来,从S极进去,条形磁铁上下方磁场强度大,左右两侧磁场弱。

磁力表架原理,旋钮的是什么东西?为什么底部要开V型槽

3. 磁力吸盘磁性开关原理

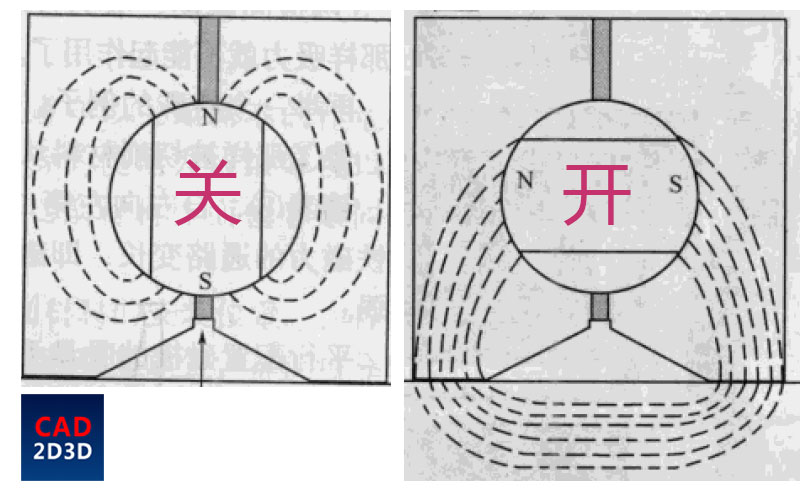

利用条形磁铁的上下部和左右部磁场强度不同的原理,依靠旋转磁场来实现磁性吸附,当条形磁铁上下部对准导磁体时,由于磁场强度大,磁力大,就可以吸附在被测物体表面上,反之同理,具体参见下图

磁力表架原理,旋钮的是什么东西?为什么底部要开V型槽

4. 磁力吸盘下方为什么设置成V型?

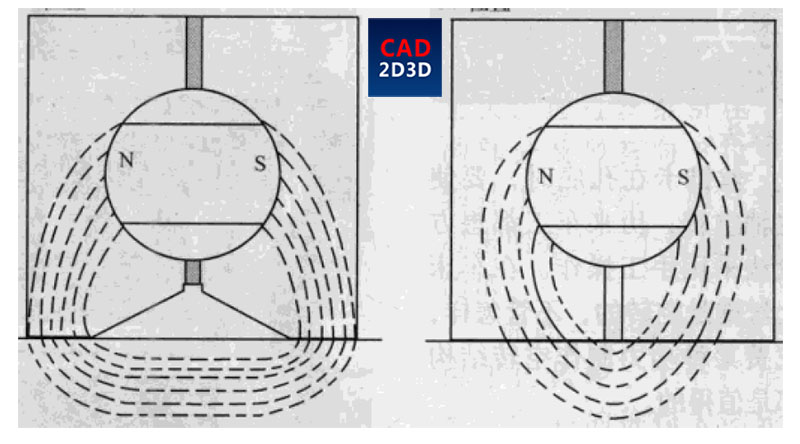

磁力大小对于磁铁来说是固定的,在一定的磁力流动情况下两极如果距离近,磁力就会集中在磁极附近(中央),因此台座不稳定,因此通过增加V型槽将磁力线分配到两端。

磁力表架原理,旋钮的是什么东西?为什么底部要开V型槽
