车床三爪卡盘工件到位气密检测解决方法

车床三爪卡盘工件到位气密检测解决方法

车床三爪卡盘使用气密检测工件是否安装到位,由于车床主轴一直旋转,使用气密检测时,需要考虑到气管连接的问题,由于车床三爪卡盘一直在旋转,因此需要在气源和三爪卡盘之间增加一个旋转接头。

三爪卡盘相关知识:https://www.cad2d3d.com/search.php?keywords=%E4%B8%89%E7%88%AA&type=all

车床三爪卡盘气密到位检测解决方法如下:

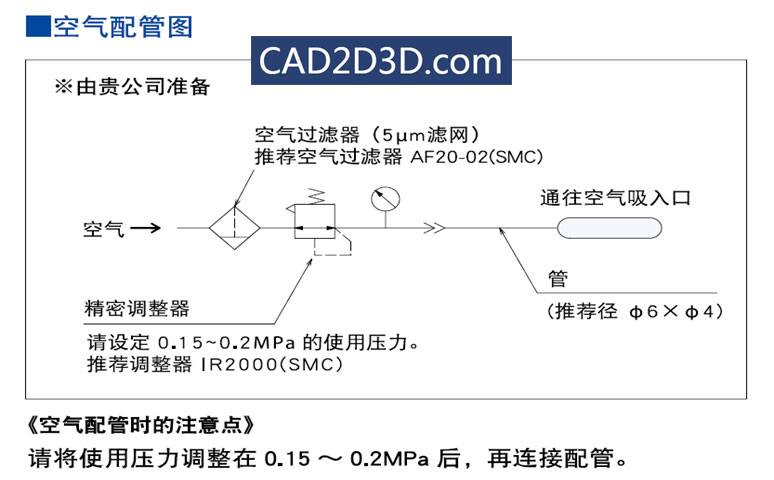

1. 气密检测空气配管图,在气源和检测孔之间增加旋转接头。

车床三爪卡盘工件到位气密检测解决方法

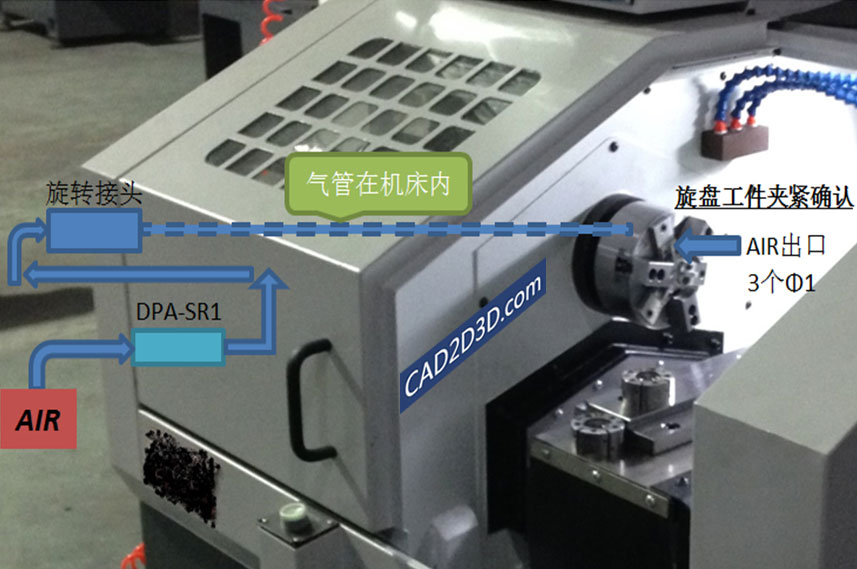

2. 车床主轴改造 增加旋转接头。

车床三爪卡盘工件到位气密检测解决方法

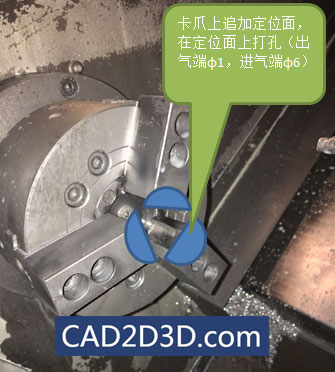

3. 车床三爪卡盘上增加端面定位面,并在定位面上打孔,做气密检测。

车床三爪卡盘工件到位气密检测解决方法
