气动打标机针头内部结构和原理,针头高频冲击是如何实现的?

气动打标机是计算机控制针头在X、Y二维平面内按一定轨迹运动的同时,针头在压缩空气作用下做高频冲击运动,从而在工件上打印出有一定深度的标记。气动打标机详情请参见:https://www.cad2d3d.com/post-1308.html

今天我们要研究一下针头是如何实现高频冲击的。

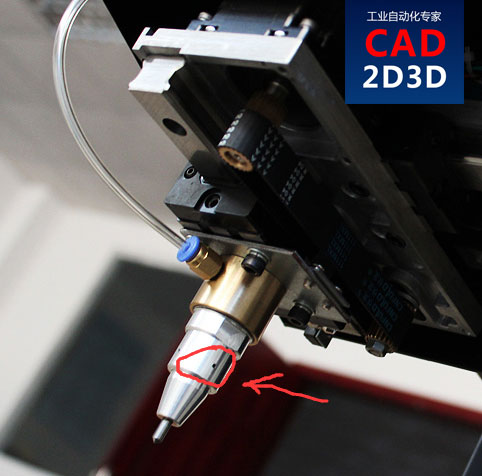

下面是气动打标机针头,仔细观察就会发现针头上有个孔,很明显这个孔是用来排气的。

气动打标机针头内部结构和原理,针头高频冲击是如何实现的?

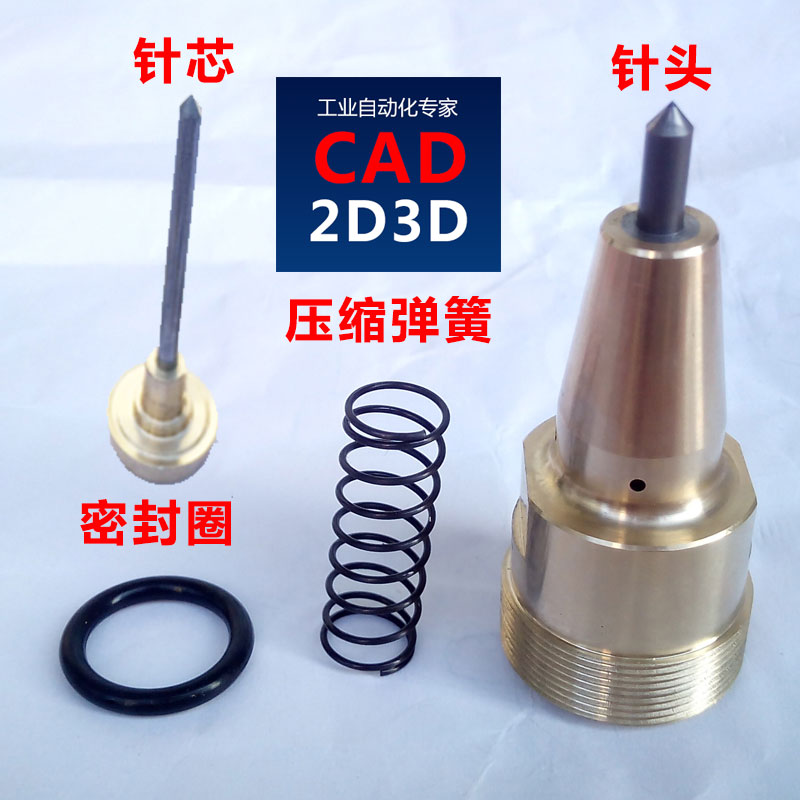

气动打标机针头由针套、针芯、压缩弹簧、密封组成。

气动打标机针头内部结构和原理,针头高频冲击是如何实现的?

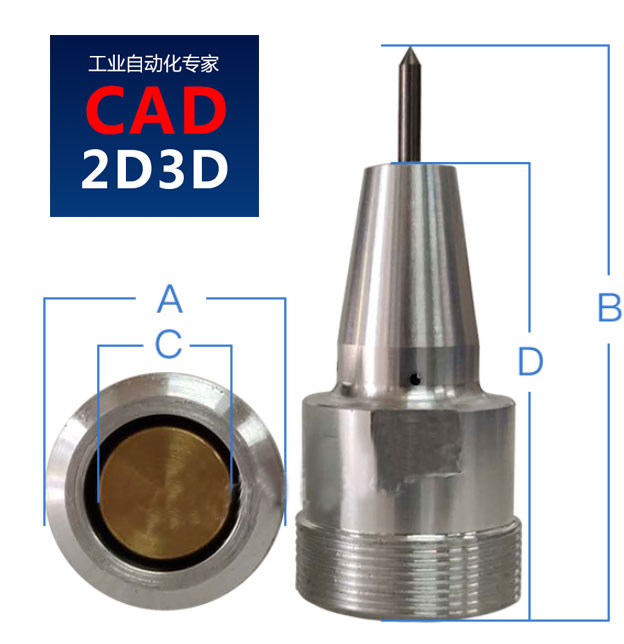

将上述零件组装在一起后见下图所示

气动打标机针头内部结构和原理,针头高频冲击是如何实现的?

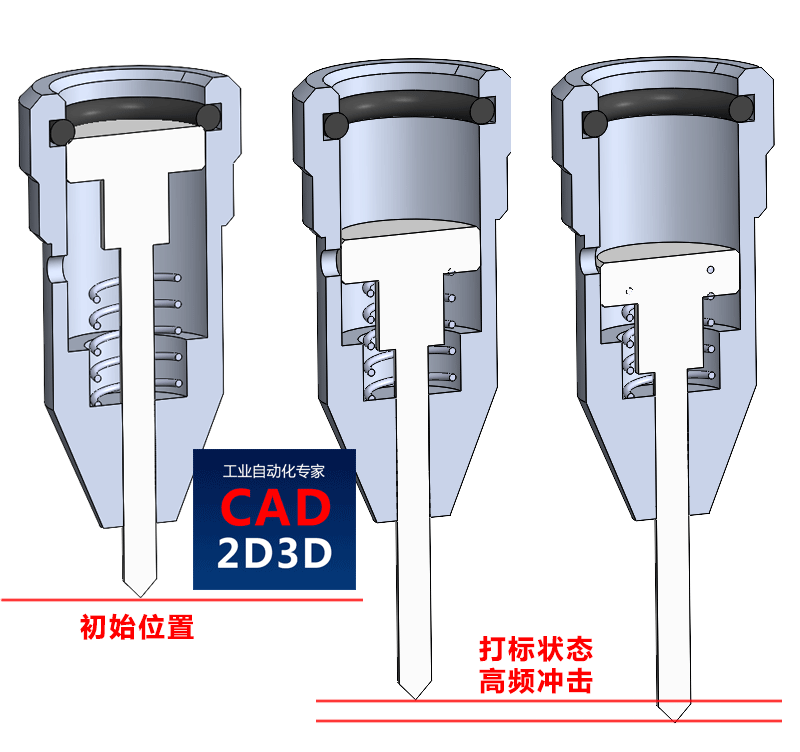

气动打标机针头内部构造见下图,初始时针芯在弹簧作用下升到上端的密封圈处,通入压缩空气后,针芯向下运动,当经过排气孔时泄压,针芯回弹,在排气孔附近开始高频振动。
