世伟洛克公司对卡套管建议可允许压力做了如下说明：

所有数字和表格仅供参考。并未作出这些数字可用于设计工作的暗示。应考虑行业中适用的代码和惯例。ASME 代码是 ASA 管道代码的继承和替代。

1. 所有压力均从 ASME B31.3“工艺管道”中的方程式计算得出。如需根据 ASME B31.1“动力管道”来计算工作压力请参见参数。

2. 计算基于最大外径和最小壁厚, 在单位表格中所提到的除外。

例：1/2 in. 外径 3 0.035 in. 壁厚不锈钢卡套管：

根据 ASTM A269 规定:

外径公差 ± 0.005 in. /壁厚 ± 10 %

计算基于 0.505 in. 外径 3 0.0315 in. 壁厚的卡套管。

3. 没有考虑腐蚀、侵蚀、焊接或弯曲。

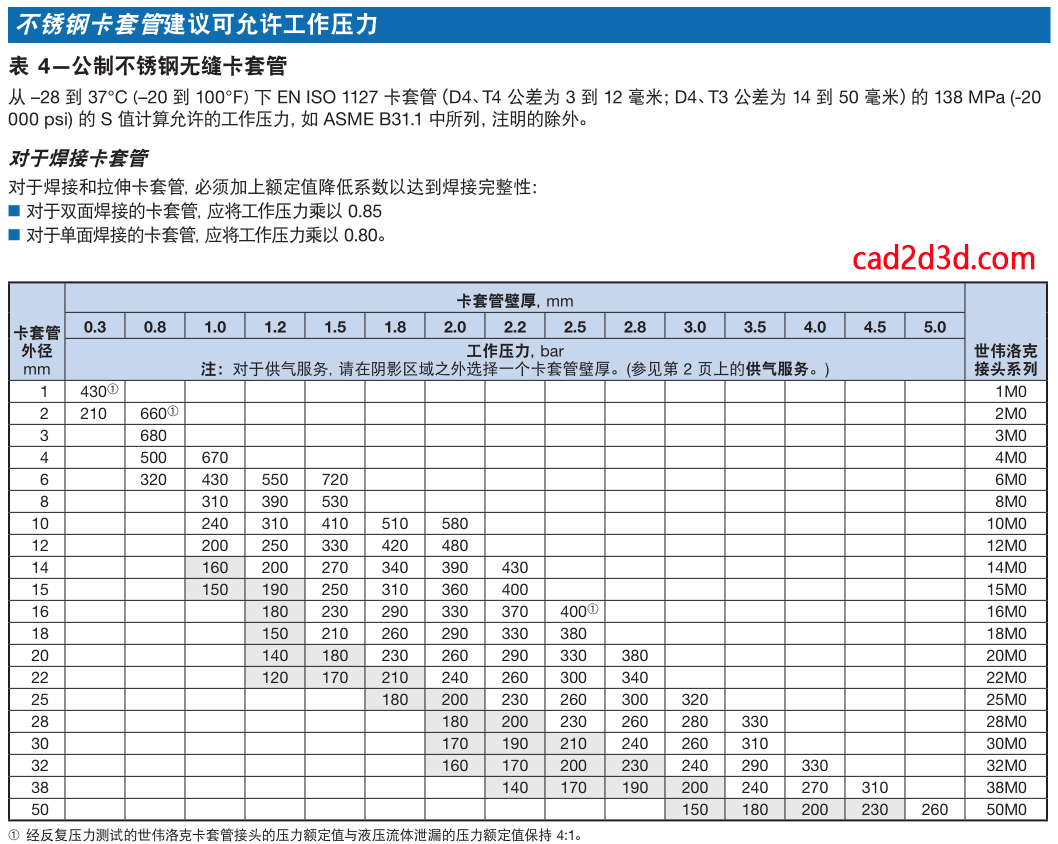

表4-公制不锈钢无缝卡套管

从 –28 到 37°C (–20 到 100°F) 下 EN ISO 1127 卡套管（D4、T4 公差为 3 到 12 毫米；D4、T3 公差为 14 到 50 毫米）的 138 MPa (-20000 psi) 的 S 值计算允许的工作压力，如 ASME B31.1 中所列，注明的除外。

对于焊接卡套管：

对于焊接和拉伸卡套管, 必须加上额定值降低系数以达到焊接完整性：

• 对于双面焊接的卡套管, 应将工作压力乘以 0.85
• 对于单面焊接的卡套管, 应将工作压力乘以 0.80

个人经验总结：通常情况下，对于仪表用的卡套管，壁厚至少2mm，对于仪表风管件，壁厚至少1mm。

参考文献：https://www.swagelok.com.cn/downloads/webcatalogs/cn/ms-01-107.pdf
