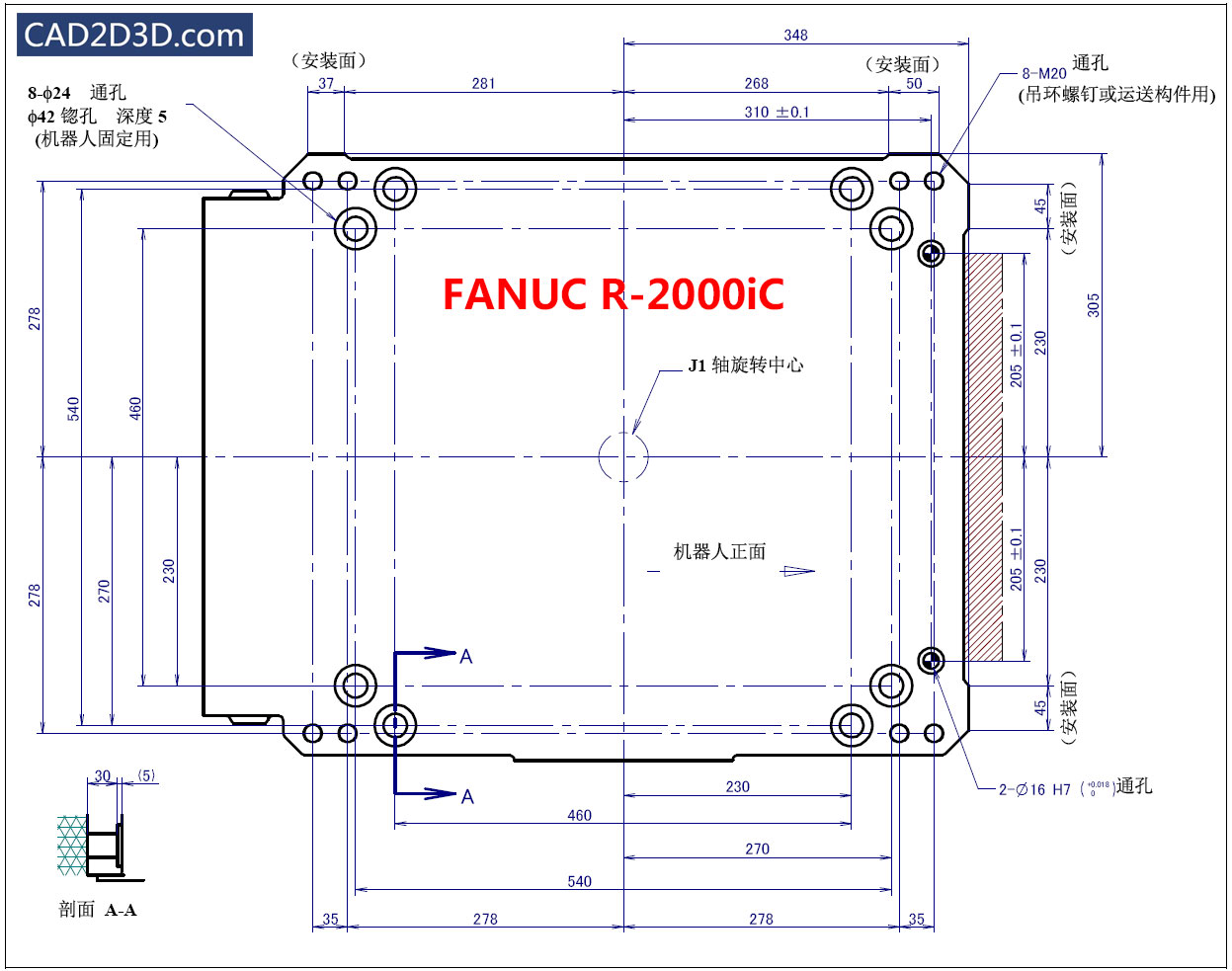

1.0 FANUC R-2000iC 系列机器人机座的尺寸图
R-2000iC基座尺寸图
为了便于零点位置标定夹具的安装,不要在正面方向上设置突起物等障碍物。(斜线部分)
2.0 机器人安装方法
有如下3 种,可以根据用户的使用环境任选。
化学螺栓的强度受到混凝土强度的影响。化学螺栓的施工,应参照各制造商的设计指南,充分考虑安全后使用。

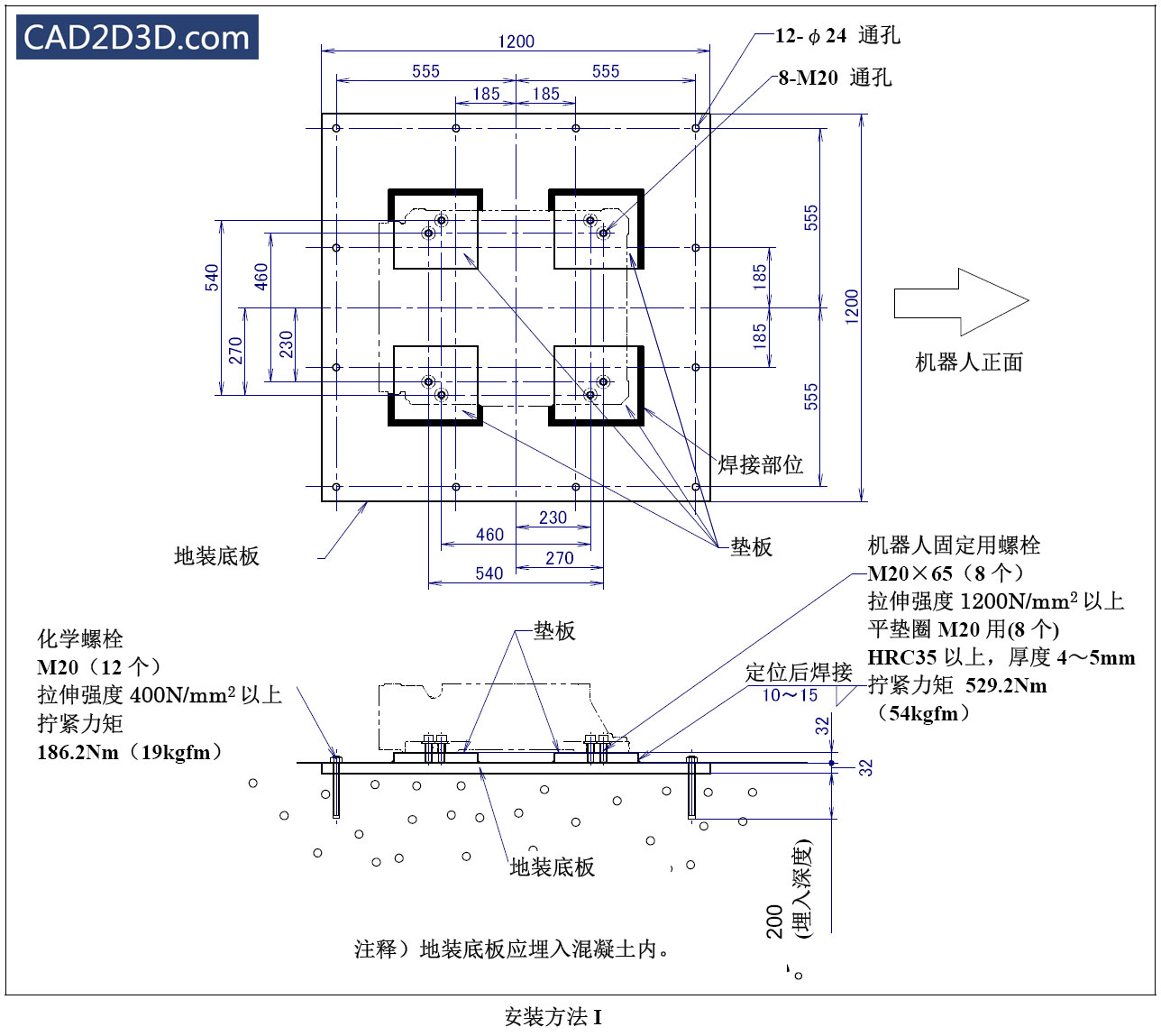

2.1 安装方法Ⅰ
将地装底板埋入混凝土内,用12 个M20 化学螺栓(拉伸强度400N/mm2 以上)将其固定起来。此外,用8 个M20×65 螺栓(拉伸强度1200N/mm2 以上),将垫板安装到机器人机座上,定位机器人后将垫板焊接到地装底板(脚长10~15mm)上。(垫板作为选项提供。)

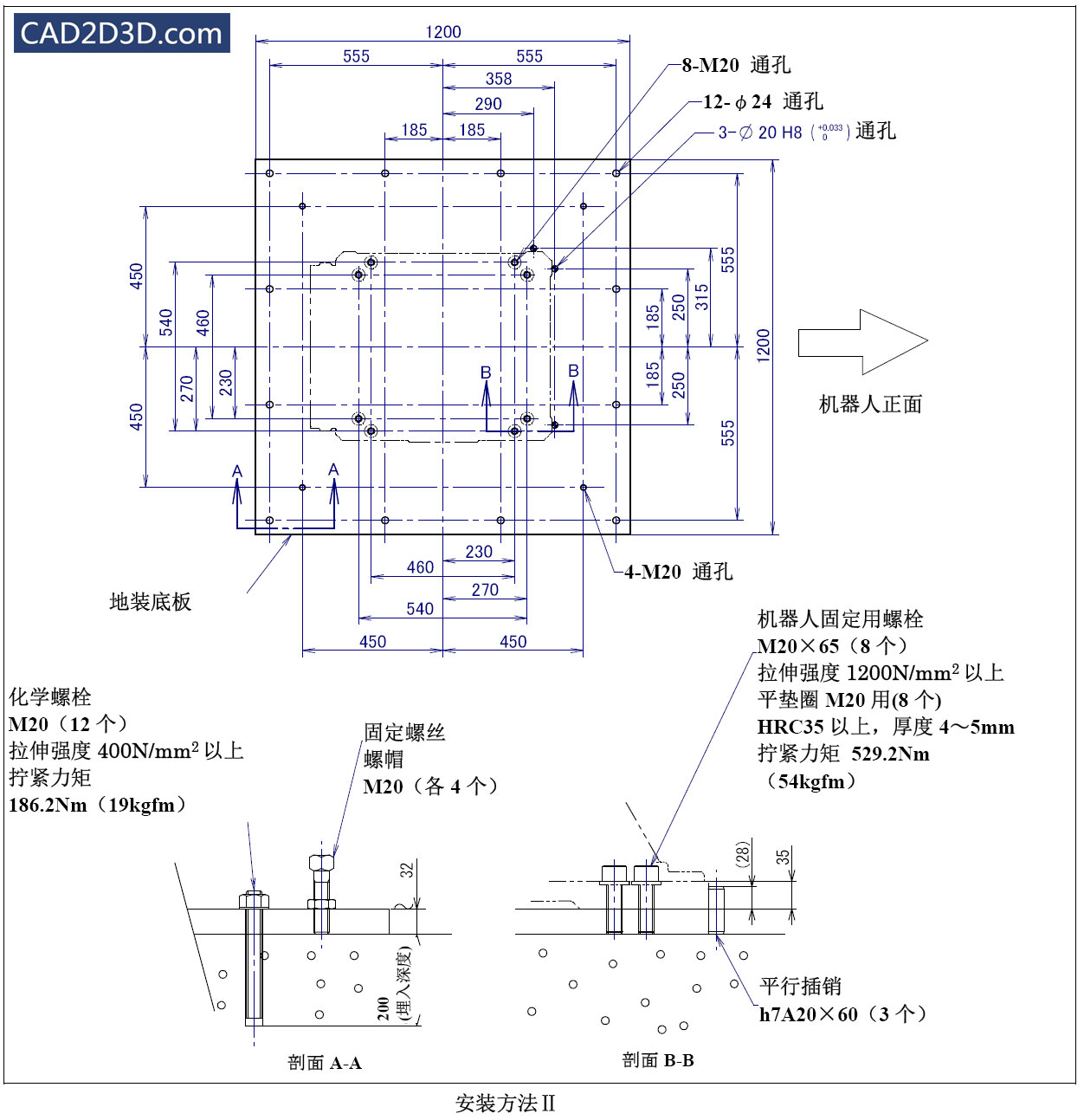

安装方法Ⅱ
不将地装底板埋入混凝土内。用M20 化学螺栓(拉伸强度400N/mm2 以上)固定12 处,用4 个固定螺丝调整地装底板的倾斜度。将机器人机座抵碰并定位于插入机座的3 个φ20 平行插脚,用8 个M20×65 螺栓(拉伸强度1200N/mm2 以上)将机器人机座固定在地装底板上。

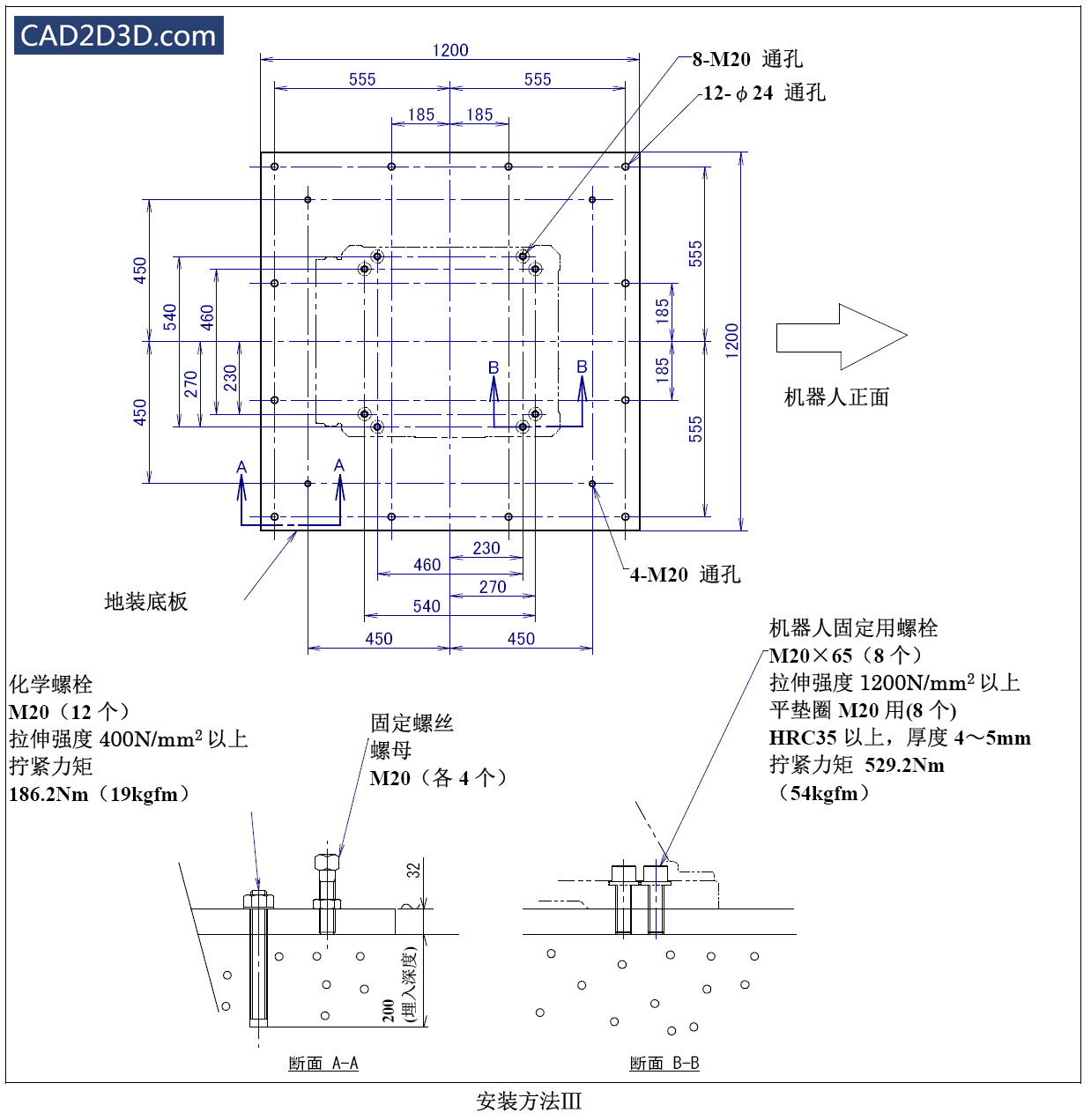

安装方法Ⅲ
概要与前者相同,但是不使用用来抵碰机器人机座的平行插脚。
3.0 所需部件
所需部件 | 备注 | 安装方法1 | 安装方法Ⅱ | 安装方法Ⅲ |
机器人 固定螺 | M20×65 拉伸强度1200N/mm2 以上 8 个 | ○ | ○ | ○ |
平垫圈 | M20用 HRC35 以上厚度4~5mm 8个 | ○ | ○ | ○ |
化学螺栓 | M20 拉伸强度400N/mm2 以上 12 个 | ○ | ○ | ○ |
地装底板 | 板厚32t 1 块 | ○ | ○ | ○ |
垫板 | 板厚32t 4 块 | ○ | ||
固定螺丝 | M20 4 个 | ○ | ○ | |
螺母 | M20 4 个 | ○ | ○ | |
平行插脚 | φ20 3 个 | ○ |
注释:
- 通过上述以外的组合操作机器人时,恐会导致其损伤。
- 安装施工(焊接、固定等),由客户自行安排。
