螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸

螺纹规格及NPT螺纹参见百度文库:https://wenku.baidu.com/view/b5802cbd6394dd88d0d233d4b14e852458fb39fb.html

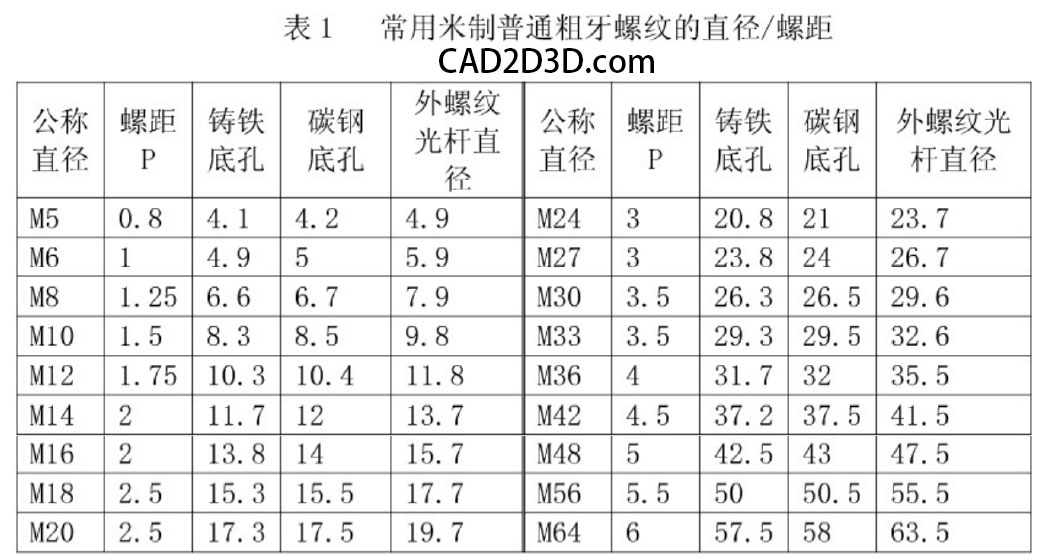

1. 米制普通螺纹

螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸

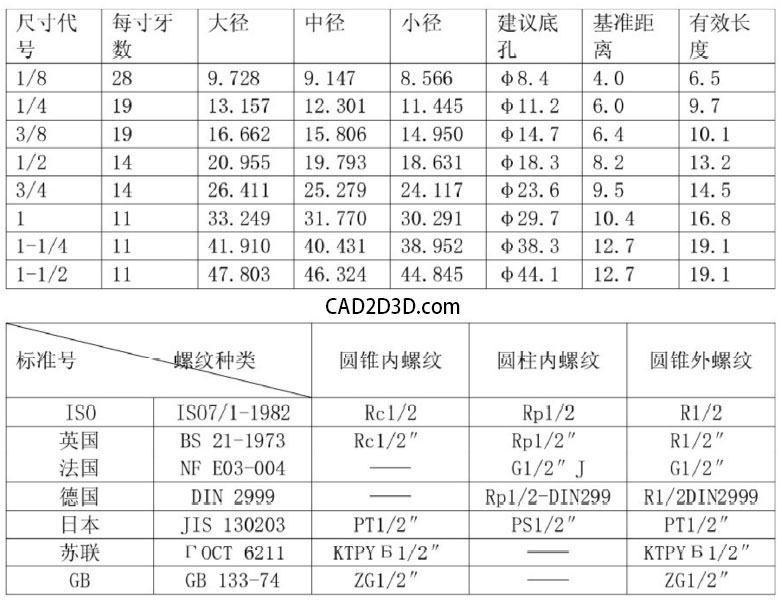

2. 55°螺纹密封管螺纹(GB 7306 和 ISO7/1)

用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥-种形式。

牙型如下:锥度1: 16,牙形角55°。

标记示例:

圆锥内螺纹:Rc 3/8

圆柱内螺纹:Rp3/8

圆锥外螺纹:R3/8

当螺纹为左旋螺纹时:Rc 3/8 -LH (LH 表示左旋螺纹)

螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸

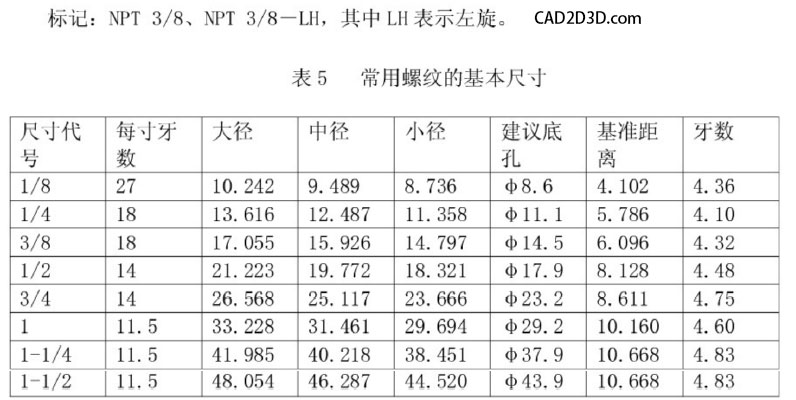

3. 60°圆锥管螺纹(GB/T 12716 和 ANSI B1.20.1)

该螺纹等效于美国国家标准ANSI B1.20. 1中NPT螺纹部分。只有圆锥内螺纹和圆锥外螺纹- -种连接形式。

60° 圆锥管螺纹与55°圆锥管螺纹的相同点:

  1. 螺纹本身具有密封性。
  2. 圆锥角: 1: 16
  3. 通过控制基面距离(基准长度)来控制直径尺寸。
  4. 允许在螺纹副内 加入密封物。

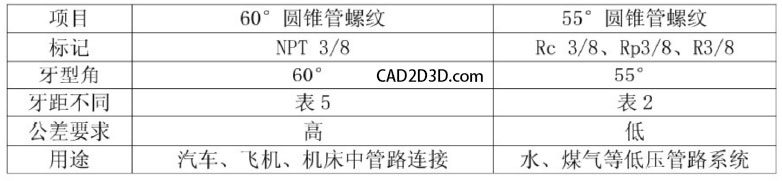

60° 圆锥管螺纹与55°圆锥管螺纹的不同点

螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸

螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸

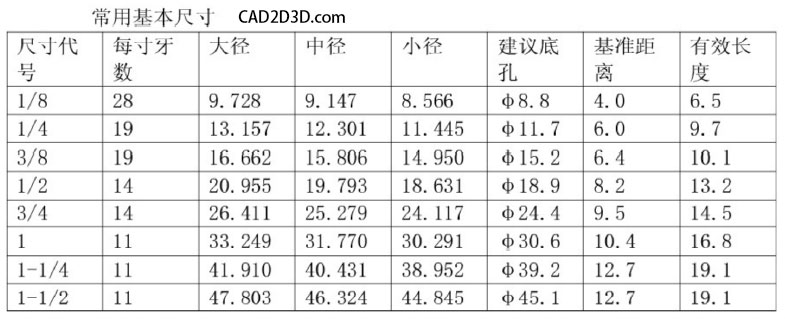

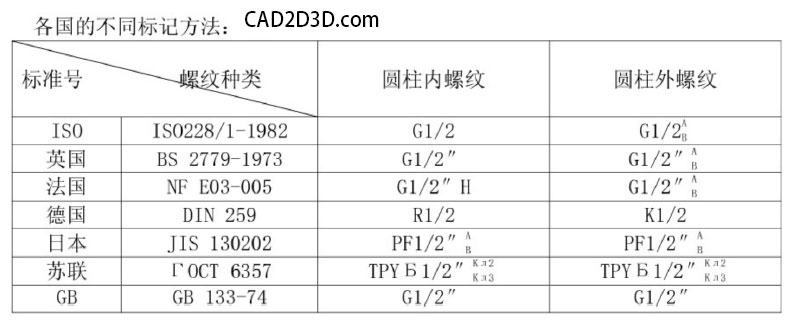

4. 非螺纹密封的管螺纹(GB 7307)

非螺纹密封的管螺纹不论内外螺纹都只有圆柱螺纹一种形式,牙型角:55°,锥度:1: 16。

标记示例:

1½左旋内螺纹:G1½-LH (右旋不标)

1½A级外螺纹:G1½A

1½B级外螺纹:G1½B

内外螺纹装配:G1½ /G½A

螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸

螺纹知识 55°/60° NPT/R/G 密封螺纹规格尺寸
