1. 0 气动隔膜泵原理及内部构造：

隔膜泵实际上就是柱塞泵，是借助薄膜将被输液体与活柱和泵缸隔开，从而保护活柱和泵缸。隔膜左侧与液体接触的部分均由耐腐蚀材料制造或涂一层耐腐蚀物质，隔膜右侧充满水或油。

隔膜泵是容积泵中较为特殊的一种形式。它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。

隔膜泵工作原理动画

上图1/2/3/4处是单向阀，隔膜泵左右对称，双工位，流体从下端进入，从上端流出。

在泵的两个对称工作腔中中气动隔膜泵气动原理图气动隔膜泵气动原理图各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

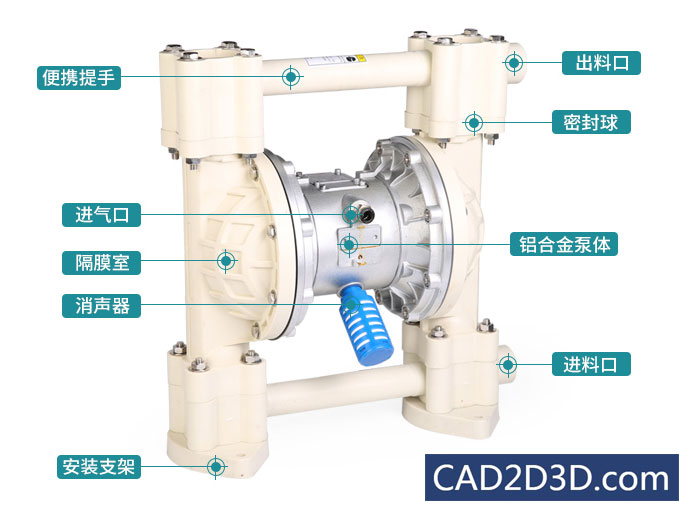

2.0 隔膜泵组成：

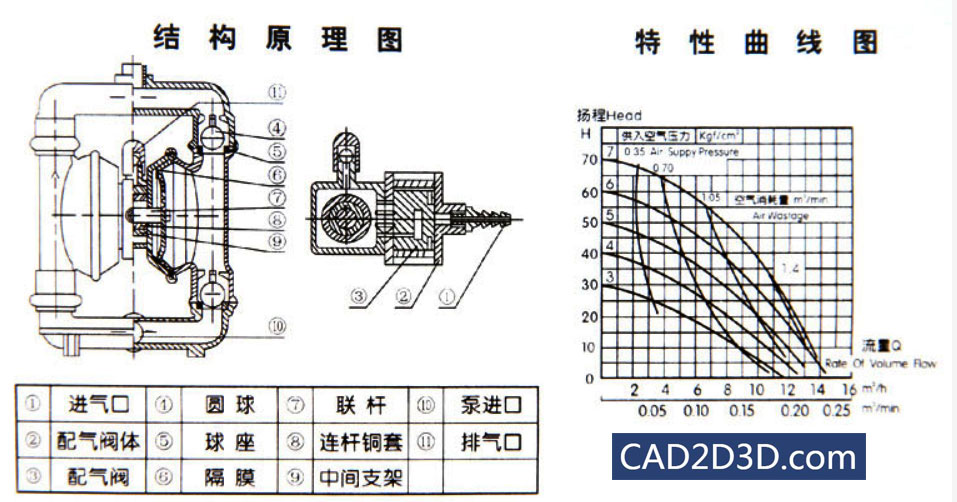

2.1 气动隔膜泵结构原理图及特性曲线

3.0 气动隔膜泵特点：

1. 1采用压缩空气作为动力源，无火花，不产生热量。
2. 泵体采用工程PP塑料、膜片采用特氟龙，耐腐蚀酸碱、耐高温、耐磨损。
3. 自吸能力强，不用灌水，拥有大吸程，也可以全侵入式使用。

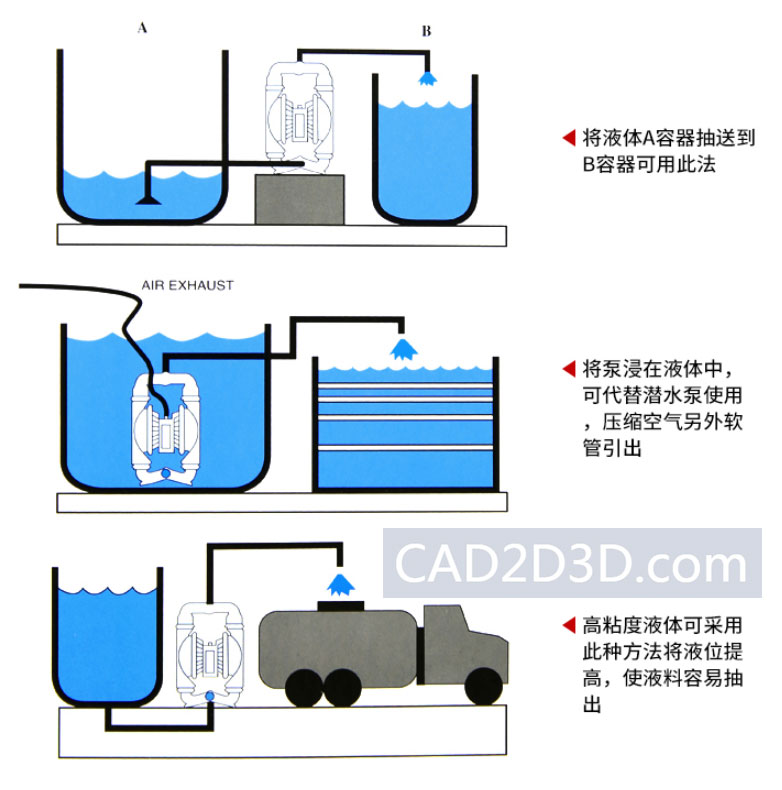

4.0 隔膜泵应用场合
