车床自动化工装夹具通常采用液压三爪卡盘或弹簧夹的结构形式,车床工装夹具采用液压驱动,工装夹具跟随主轴旋转,液压缸和工装夹具之间需要通过一个中空回转油缸来连接,保证工装夹具旋转的同时保持一个恒定的夹持力。

更多车床工装夹具介绍:http://www.cad2d3d.com/search.php?keywords=%E8%BD%A6%E5%BA%8A&type=all

1. 自动化液压三爪卡盘

车床三爪卡盘淘宝购买方式:点我直接打开淘宝购买

车床主轴(液压三爪卡盘、弹簧夹套)内部机械结构图(原理)

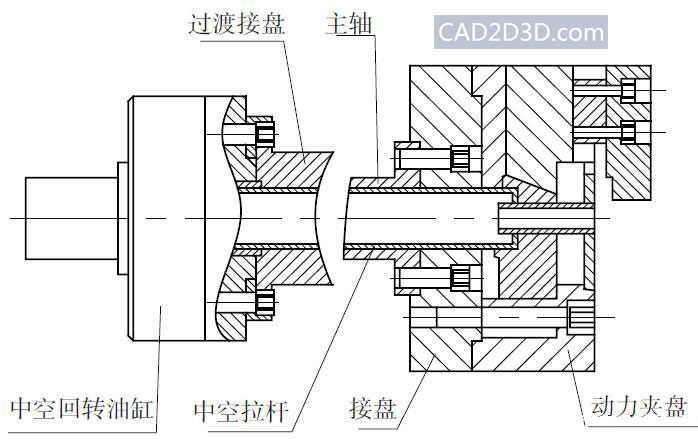

此种夹盘通过中空拉杆在油压的作用下推动连接盘向上运动,滑块随之运动,把力传递给夹爪,挤压夹爪沿滑道运动,夹紧工件;当中空拉杆在另一侧油压的作用下推动连接盘向下运动时,带动夹爪背向圆心运动,也就是张开夹爪。

车床主轴(液压三爪卡盘、弹簧夹套)内部机械结构图(原理)

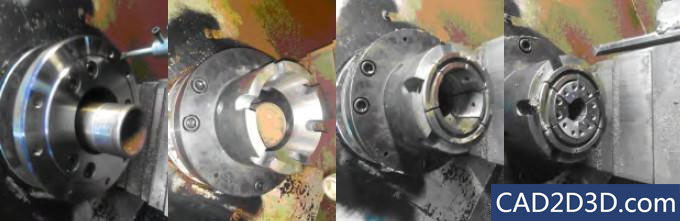

2. 弹簧夹套(筒夹)

弹簧夹套淘宝购买地址:点我打开淘宝购买

车床主轴(液压三爪卡盘、弹簧夹套)内部机械结构图(原理)

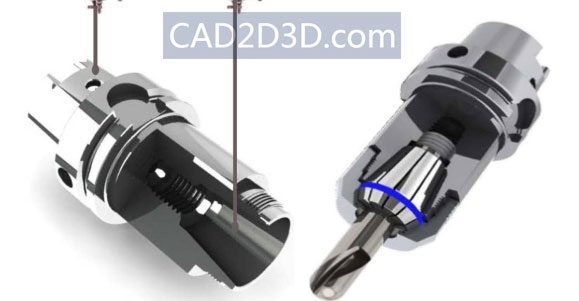

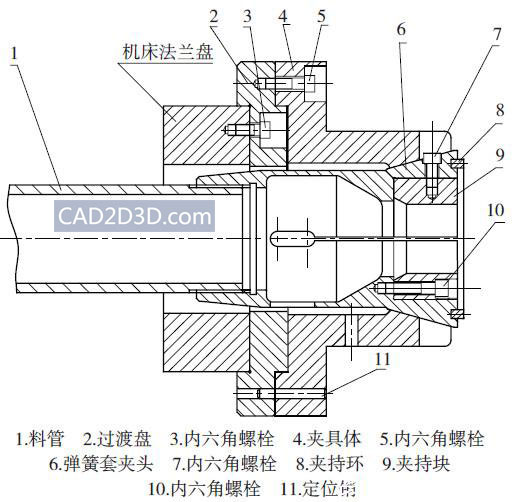

弹簧夹套也是通过中空回转油缸来驱动的,通过弹簧夹套的弹性变形来实现工件的夹持,弹簧夹套由于弹性变形量不会太大,一般开口尺寸比工件尺寸大不了多少(1mm左右),弹簧夹套也用在机床刀具装夹固固定。

车床主轴(液压三爪卡盘、弹簧夹套)内部机械结构图(原理)

车床主轴(液压三爪卡盘、弹簧夹套)内部机械结构图(原理)
