快换工装由公盘和母盘组成，在工具更换时，公盘和母盘对接，需要 偏心量、回转角度、 间隙、 倾斜满足使用要求。

快换工装相关文章：https://www.cad2d3d.com/search.php?keywords=%E5%BF%AB%E6%8D%A2&type=all

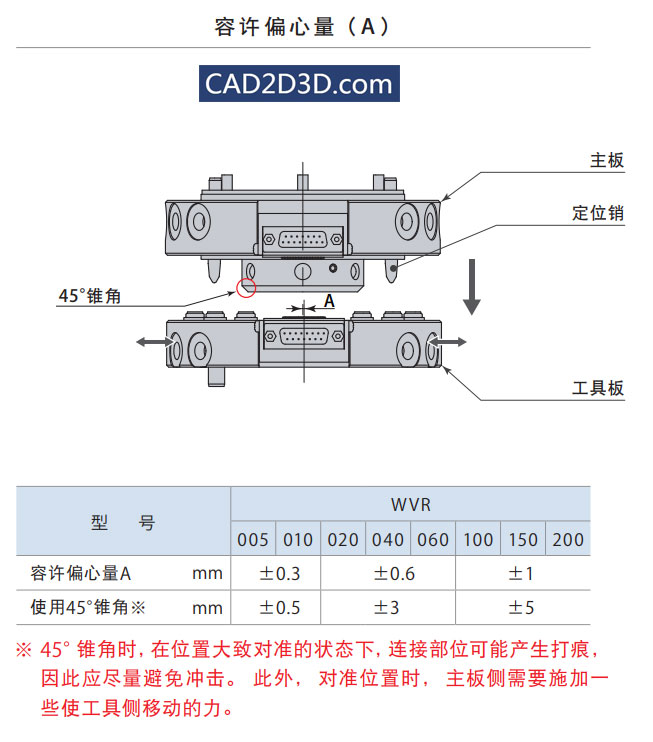

主板接近时，由定位销对正最终位置。工具板在放置台面上应处于非固定的松动状态。

工具更换时，请按下述条件配置工具板。

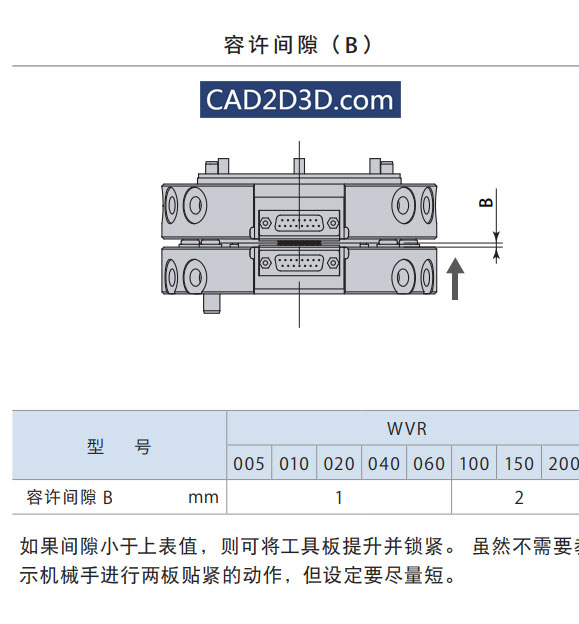

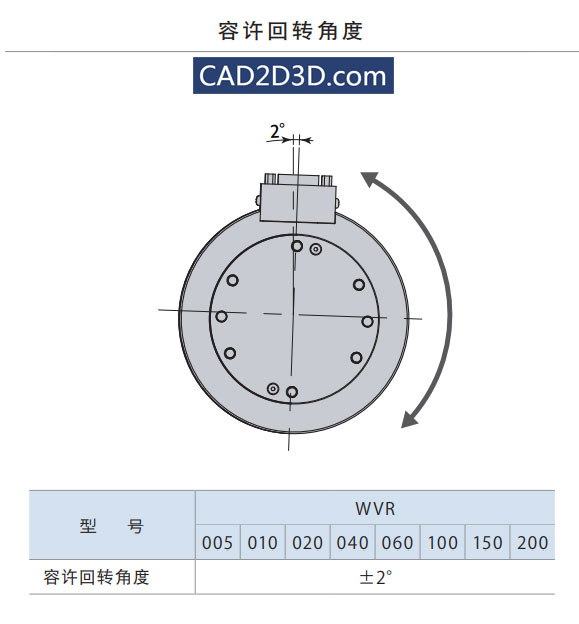

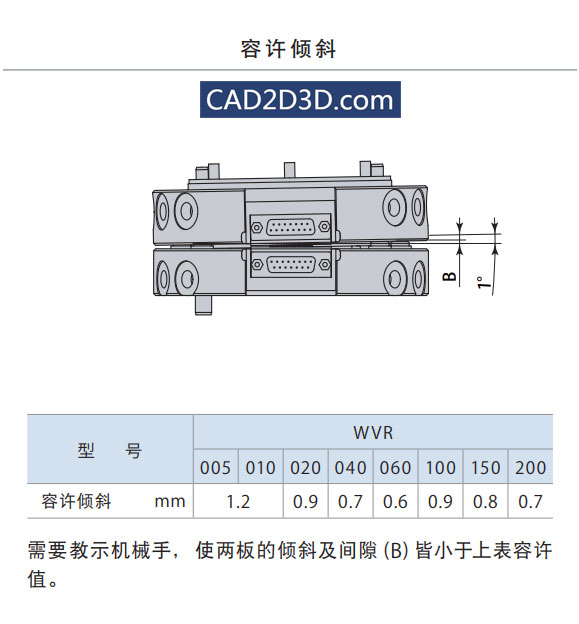

快换工装 公盘母盘对接要求：容许偏心量、回转角度、允许间隙、允许倾斜

快换工装 公盘母盘对接要求：容许偏心量、回转角度、允许间隙、允许倾斜

快换工装 公盘母盘对接要求：容许偏心量、回转角度、允许间隙、允许倾斜

快换工装 公盘母盘对接要求：容许偏心量、回转角度、允许间隙、允许倾斜

未完待续 ~
