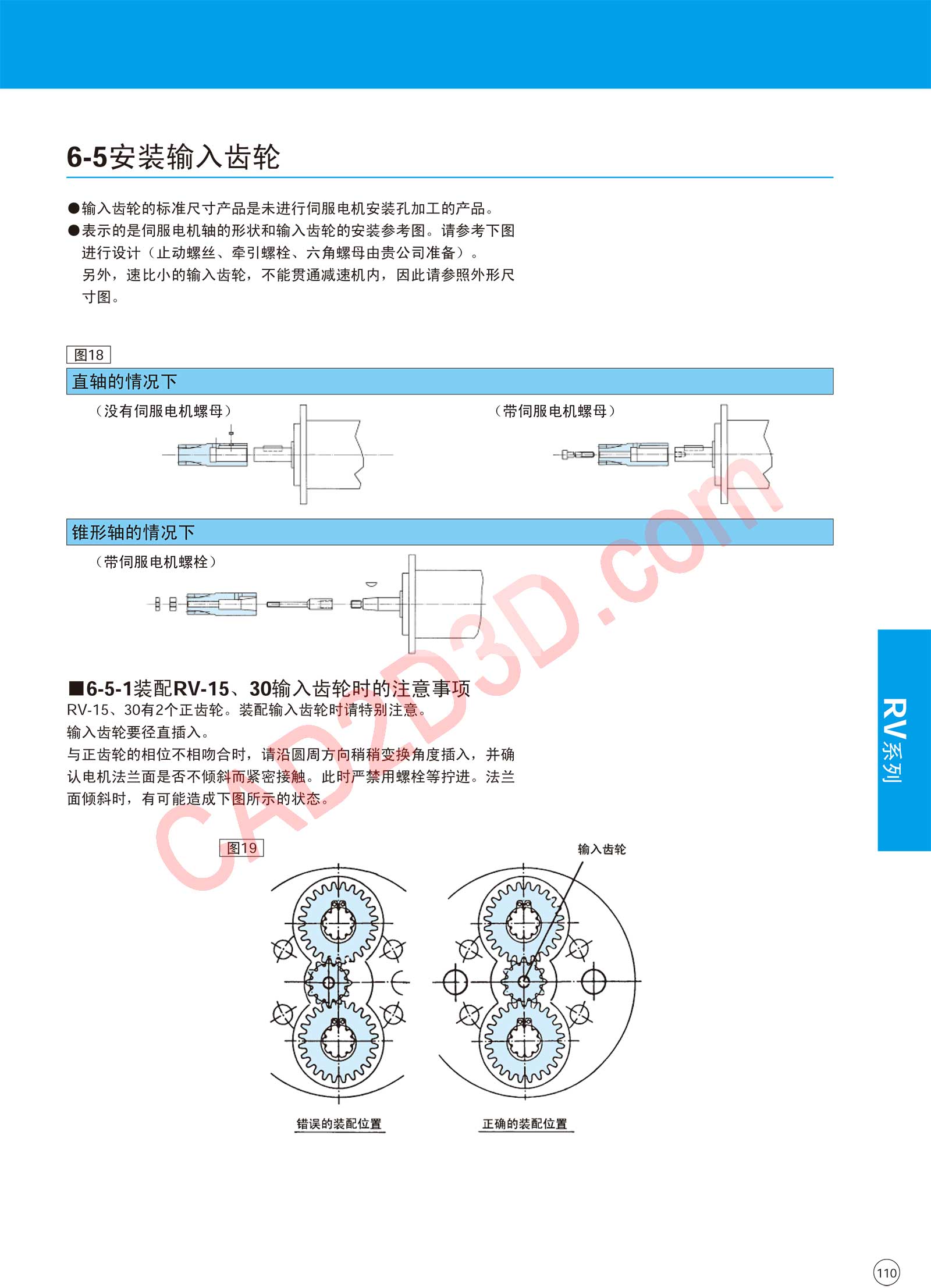

6-5 安装输入齿轮生输入齿轮的标准尺寸产品是未进行伺服电机安装孔加工的产品。鲜表示的是伺服电机轴的形状和输入齿轮的安装参考图。请参考下图进行设计 〈 止动螺丝、牵引螺栓、六角螺母由贵公司准备 ) 。另外，速比小的输入齿轮，不能贯通减速机内，因此请参照外形尺寸图。图 18 〈 带伺服电机螺母 ) 国 6-5-1 装配 RV-15、30 输入齿轮时的注意事项RV-15、30 有 2 个正齿轮。装配输入齿轮时请特别注意。输入齿轮要径直插入。与正齿轮的相位不相吻合时，请沿圆周方向稍稍变换角度插入，并确认电机法兰面是否不倾斜而紧密接触。此时严禁用螺栓等拧进。法兰面倾斜时，有可能造成下图所示的状态。图 19 输入齿轮错误的装配位置正确的装配位置
