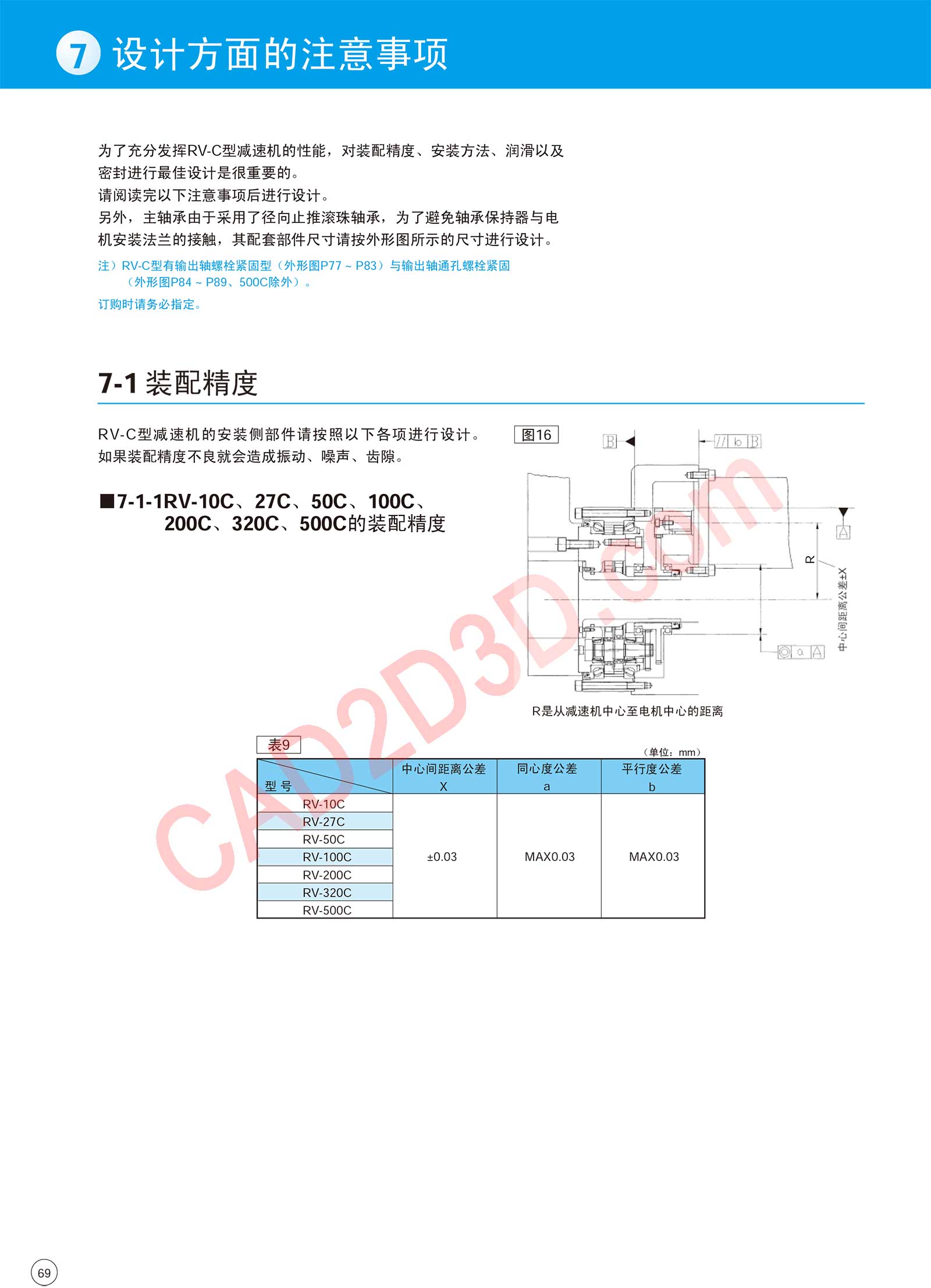

@@ 设计方面的注意事项为了充分发挥 RV-C 型减速机的性能，对装配精度、安装方法、润滑以及密封进行最佳设计是很重要的。请阅读完以下注意事项后进行设计。另外，主轴承由于采用了径向止推滚珠轴承，为了避免轴承保持器与电机安装法兰的接触，其配套部件尺寸请按外形图所示的尺寸进行设计。注 ) RV-C 型有输出轴螺栓紧固型 〈 外形图 P77 ~ P83 ) 与输出轴通孔螺栓紧固(外形图 P84 ~- P89、500C 除外 ) 。订购时请务必指定 7-1 装配精度RV-C 型减速机的安装侧部件请按照以下各项进行设计。如果装配精度不良就会造成振动、噪声、齿隙。国 7-1-1RV-10C、27C、50C、100C、200C、320C、500C 的装配精度中心间距离公差 +X RV-50CRV-100C +0.03RV-200CRV-320CRV-500C MAX0.03 MAX0.03
