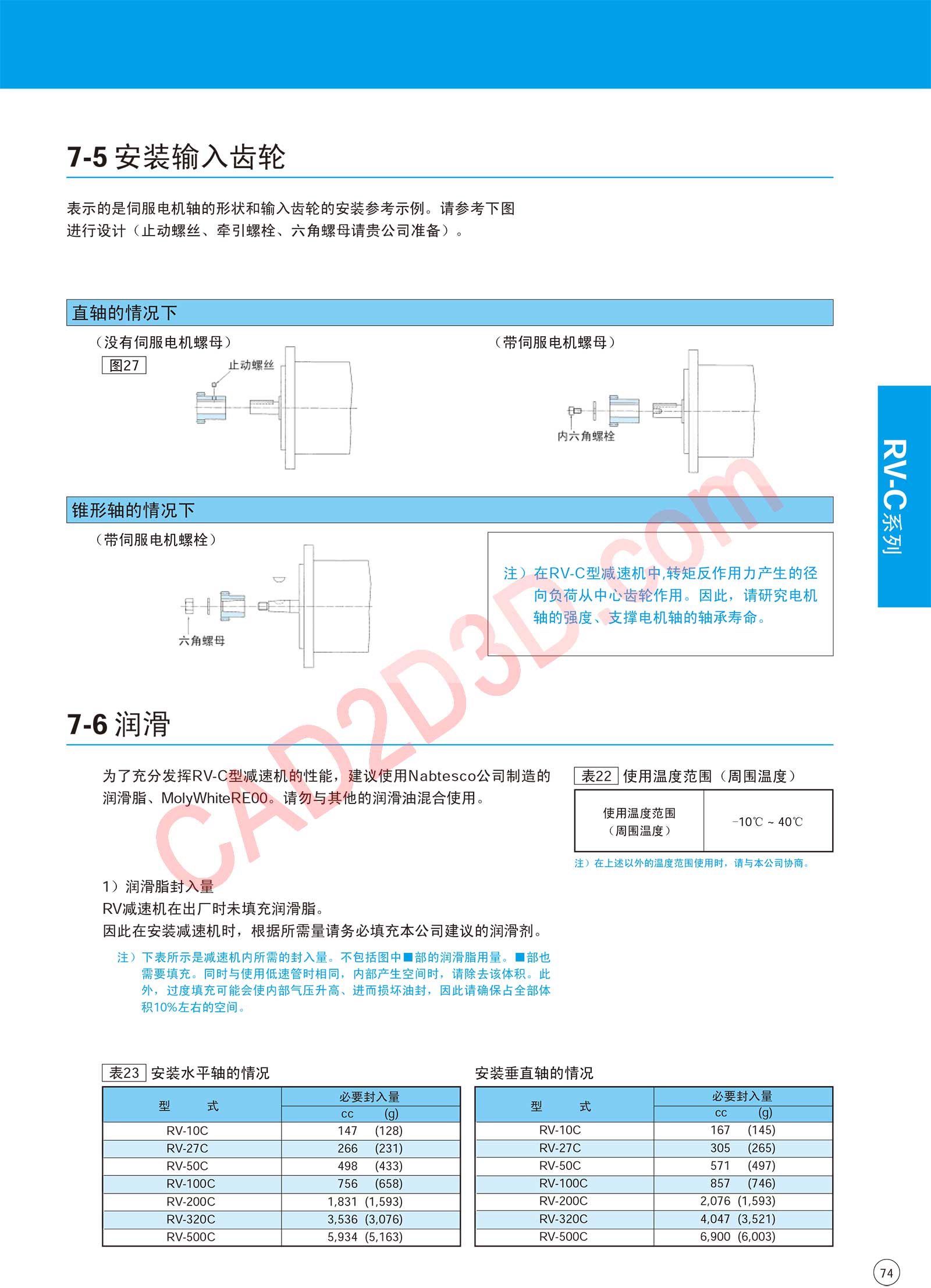

7-5 RN G表示的是伺服电机轴的形状和输入齿轮的安装参考示例。请参考下图进行设计 〈 止动螺丝、牵引螺栓、六角螺母请贵公司准备 ) 。 〈 没有伺服电机螺母 ) n 〈 带伺服电机螺母 )E27 i | | |L | |1 |L 〈 带伺服电机螺栓 ) 2 B e 二- 1e |六角螺母 !| i) 在 RV-C 型减速机中 , 转矩反作用力产生的径| 向负荷从中心齿轮作用。因此，请研究电机轴的强度、支撑电机轴的轴承寿命。 7-6 润滑为了充分发挥 RV-C 型减速机的性能，建议使用 Nabtesco 公司制造的润滑脂、MolyWhiteRE00s 请勿与其他的润滑油混合使用。注 ) 在上述以外的温度范围使用时，请与本公司协商。1) 润滑脂封入量RV 减速机在出厂时未填充润滑脂。因此在安装减速机时，根据所需量请务必填充本公司建议的润滑剂。注 ) 下表所示是减速机内所需的封入量。不包括图中国部的润滑脂用量。国部也需要填充。同时与使用低速管时相同，内部产生空间时，请除去该体积。此外，过度填充可能会使内部气压升高、进而损坏油封，因此请确保占全部体积 10% 左右的空间。 w 表 23 | 安装水平轴的情况安装垂直轴的情况RV-10C使用温度范 167 (145) RV-27C305 (265) RV-50C571 (497) RV-100C857 (746) RV-200C 1,831 (1,593)2,076 (1,593) RV-320C 3,536 (3,076) 4,047 (3,521) RV-500C 5,934 (5,163) 6,900 (6,003)
