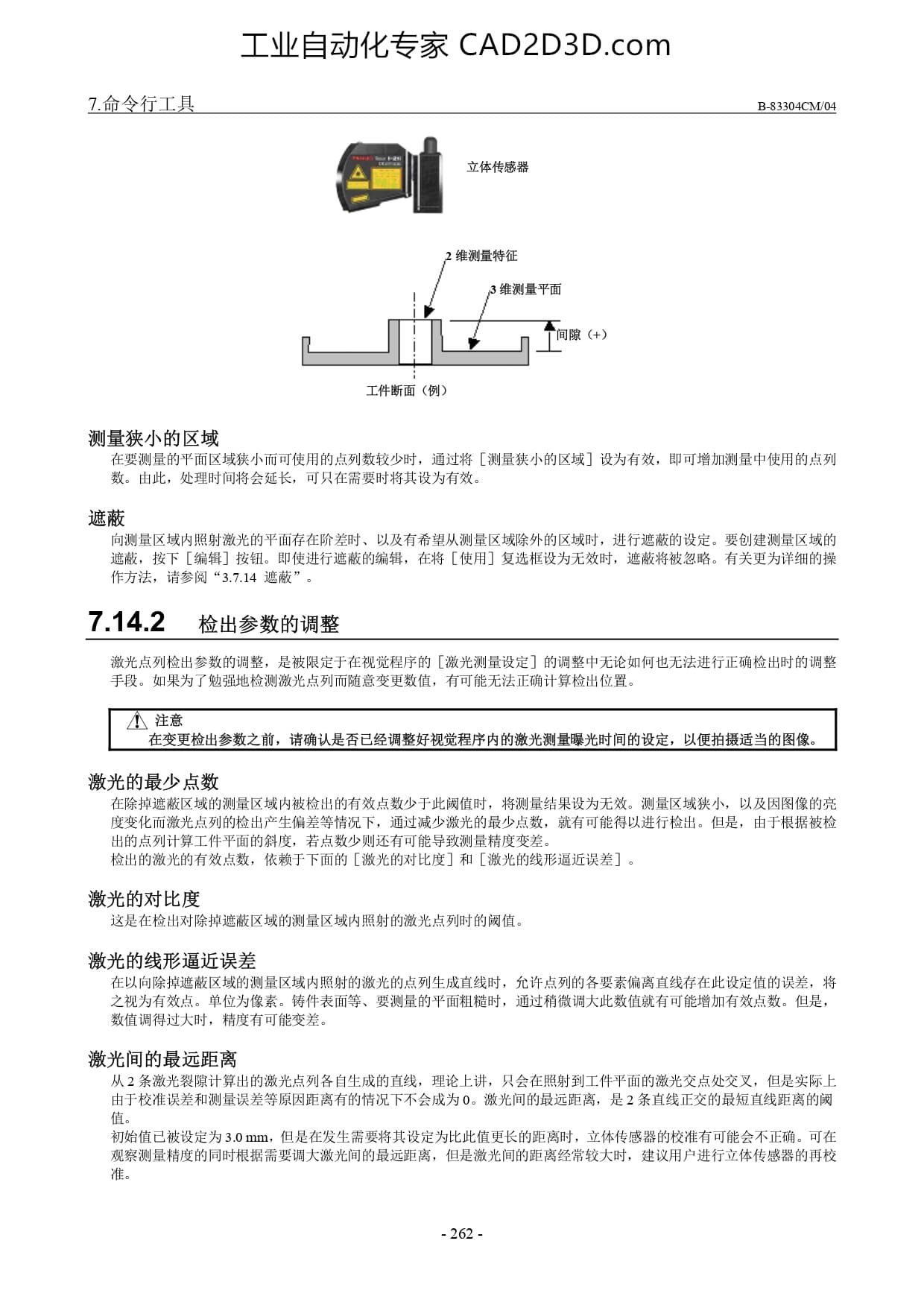

7 命令 行 工 具 B-83304CM/04
立体 传感器
维 测量 特征
， 维 测量 平面
i /
I -II YY ] ep
工作 上 断面 @
测量 狭小 的 区 域
在 要 测量 的 平面 区 域 狭小 而 可 使 用 的 点 列 数 较 少时 ， 通 过 将 [测量 狭小 的 区 域 ] 设 为 有 效 ， 即 可 增加 测量 中 使 用 的 点 列
数 。 由 此 ， 处 理 时 间 将 会 延长 ， 可 只 在 需要 时 将 其 设 为 有 效 。
遮蔽
向 测量 区 域内 照射 激光 的 平面 存在 阶 差 时 、 以 及 有 希望 从 测量 区 域 除外 的 区 域 时 ， 进 行 遮蔽 的 设 定 。 要 创建 测量 区 域 的
嘻 蔽 ， 按 下 [编辑 ] 按钮 。 即 使 进行 遮蔽 的 编辑 ， 在 将 [使 用 ] 复 选 框 设 为 无 效 时 ， 路 蔽 将 被 忽略 。 有 关 更 为 详细 的 操
作 方法 ， 请 参阅 “3.7.14 遮蔽 ”-。
7.14.2 。” 检 出 参数 的 调整
激光 点 列 检 出 参数 的 调整 ，
手段 。 如 果 为 了 勉强 地 检测
被 限定 于 在 视觉 程序 的 [激光 测量 设 定 ] 的 调整 中 无 论 如 何 也 无 法 进行 正确 检 出 时 的 调整
更 数值 ， 有 可 能 无 法 正确 计算 检 出 位 置 。
激光 的 最 少 点 数
在 除 掉 和 遮蔽 区 域 的 测量 区 域内 被 检 出 的 有 效 点 数 少 于 此 阔 值 时 ， 将 测量 结果 设 为 无 效 。 测 量 区 域 狭小 ， 以 及 因 图 像 的 亮
度 变化 而 激光 点 列 的 检 出 产生 偏差 等 情况 下 ， 通 过 减少 激光 的 最 少 就 有 可 能 得 以 进行 检 出 。 但 是 ， 由 于 根据 被 检
出 的 点 列 计算 工件 平面 的 斜 度 ， 若 点 数 少 则 还 有 可 能 导致 测量 精度 变 差 。
检 出 的 激光 的 有 效 点 数 ， 依 赖 于 下 面 的 【激光 的 对 比 度 ] 和 [激光 的 线形 台 近 误差 ] 。
激光 的 对 比 度
这 是 在 检 出 对 除 掉 荧 蔽 区 域 的 测量 区 域内 照射 的 激光 点 列 时 的 阔 值 。
激光 的 线形 逼近 误差
:以 向 除 挤 庶 蔽 区 域 的 测量 区 域内 照射 的 激光 的 点 列 生成 直线 时 ， 多 许 点 列 的 各 要 素 偏离 直线 存在 此 设 定 值 的 误差 ， 将
单位 为 像素 。 铸 件 表面 等 、 要 测量 的 平面 粗糙 时 ， 通 过 稍微 调 大 此 数值 就 有 可 能 增加 有 效 点 数 。 但 是 ，
激光 间 的 最 远 距离
从 2 条 激光 列队 计算 出 的 激光 点 列 各 自生 成 的 直线 ， 理 论 上 讲 ， 只 会 在 照射 到 工件 平面 的 激 ; 交叉 ， 但 是 实际 上
由 于 校准 误差 和 测量 误差 等 原因 距离 有 的 情况 下 不 会 成 为 0。 激 光 间 的 最 远 距 离 ， 是 2 条 直线 正 交 的 最 短 直线 距离 的 阔
值 。
初始 值 已 被 设 定 为 3.0 mm, 但 是 在 发 生 需 要 将 其 设 定 为 比 此 值 更 长 的 距离 时 ， 立 体 传感器 的 校准 有 可 能 会 不 正确 。 可 在
观察 测量 精度 的 同时 根据 需要 调 大 激光 间 的 最 远 距离 ， 但 是 激光 间 的 距离 经 常 较 大 时 ， 建 议 用 户 进行 立体 传感器 的 再 校
.
