安全格栅和安全门 安全格栅信号连接图
工业 自动 化 专家 CAD2D3D.com
B-83304CM/04 安全 使 用 须知
门 开启 时 就 会 启动 的 联 锁 装置 和 安全 插销

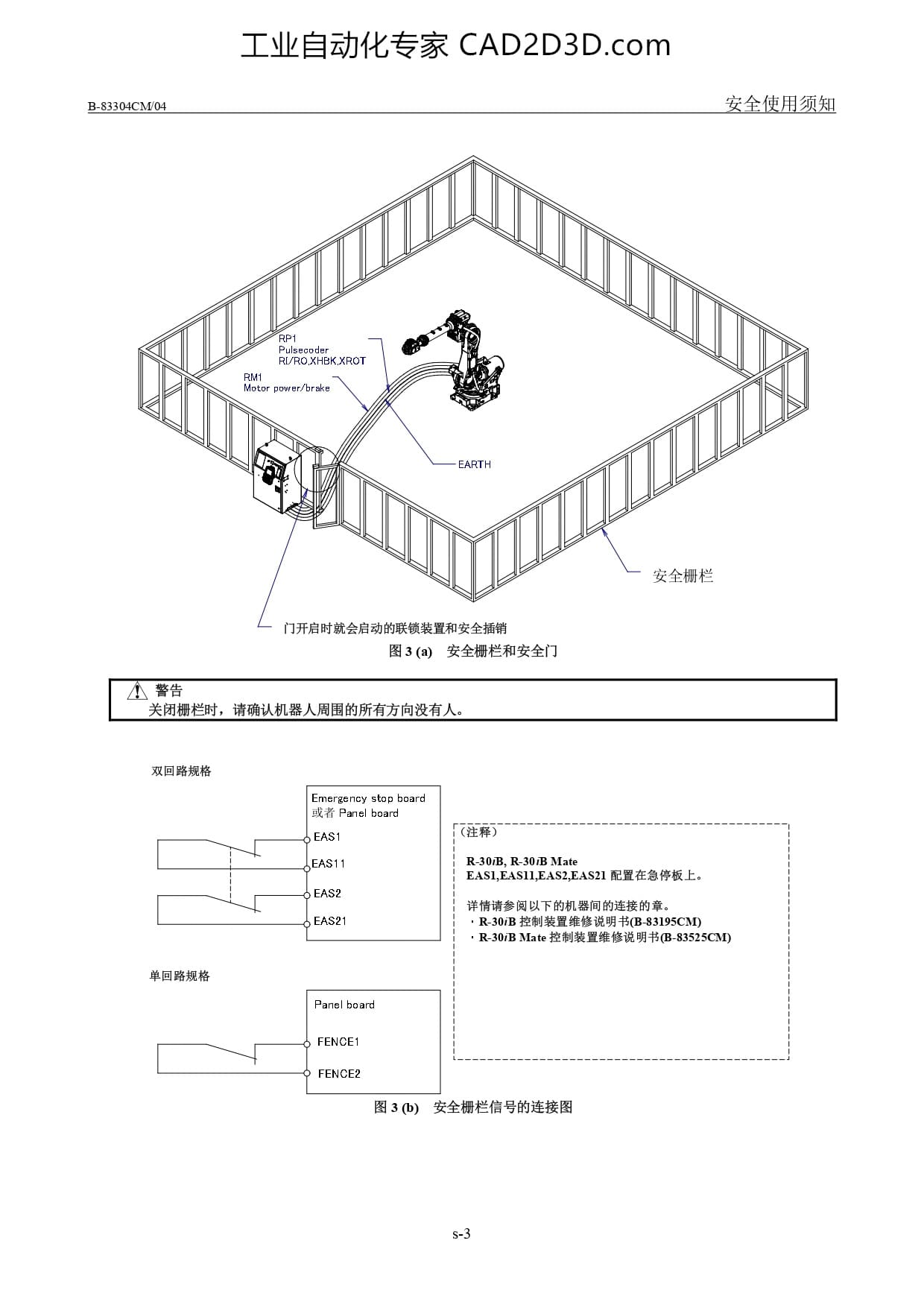

图 3 (9 安全 栅栏 和 安全 门
双 回 路 规格
Emergency stop board
或 者 Panel board
EAS1 | @®m T |
L 一 EAS11 | R-30/B, R-30/B Mate |
| 上 EASLEASILEAS2.EAS21 配置 在 急 停 板 上 。 i
i EAS2 1 |
】 详情 请 参阅 以 下 的 机 器 全 的 连接 的 章 。 !
EAS21 | “BR-301B 控制 装置 维修 说 明 书 (B-83195CMD |
| “了 R-301B Mate 控制 装置 维修 说 明 书 B-83525CMD !
| |
| |
单 回路 规格 ! |
| |
Panel board | 1
| |
| FENCE1 | |
Lo |
图 3 b) “安全 栅栏 信号 的 连接 图
S-3
