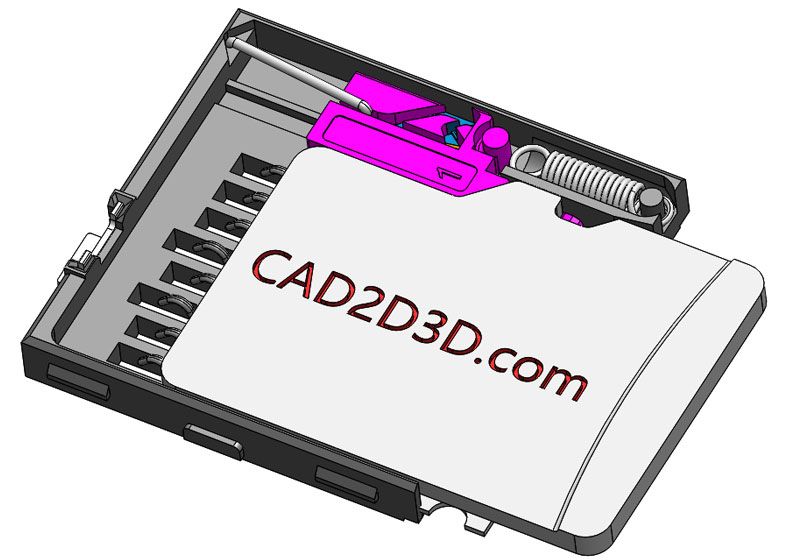

手机存储卡往手机卡槽里放的时候,往里按一下,卡就被锁住,然后再按一下,卡就能自动弹出来,非常方便,手机卡槽实现自动锁卡及弹出其实是纯粹的机械结构,依托弹簧及深度不一的滑道实现自动锁卡及弹出。

 style=

一、先看一下存储卡形状

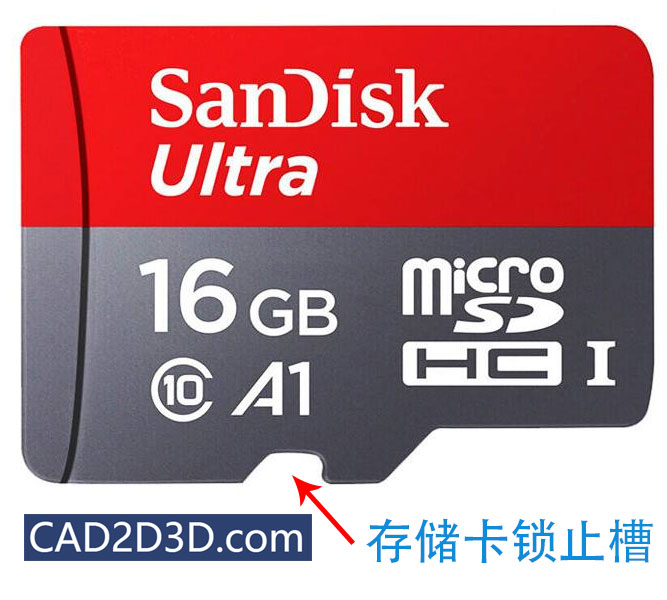

手机存储卡(点击这里打开淘宝查看)上都有一个缺口,就是利用这个缺口来所卡的,具体见下图:

手机存储卡卡槽结构 按一下自动锁止及弹出原理及说明 附3D图

手机卡槽结构

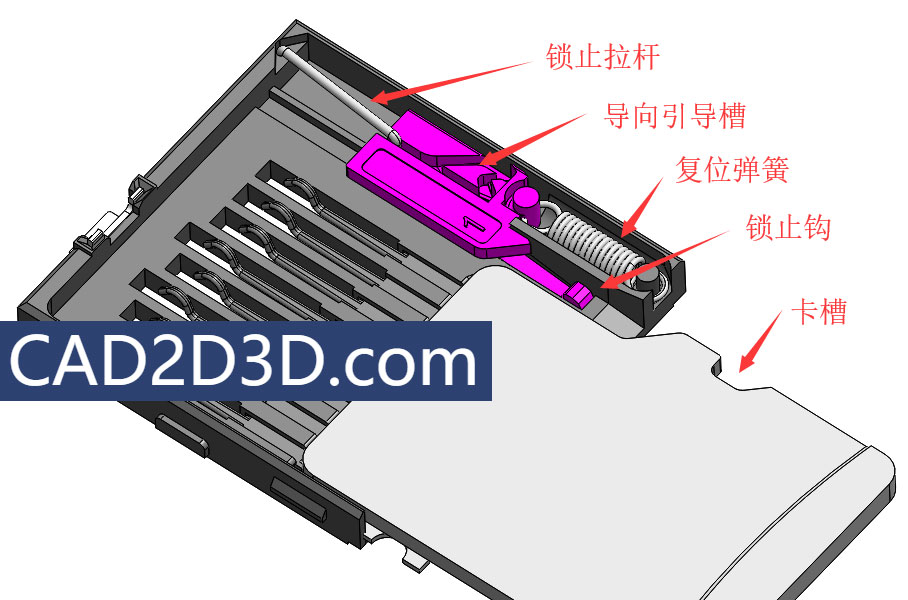

手机卡槽结构主要由锁止拉杆、导向引导槽、锁止钩、复位弹簧组成。当存储卡被按进去的时候,锁止拉杆用来拉住导向槽。导向引导槽用来引导锁止拉杆运动轨迹及位置,实现导向引导槽位置控制。锁止钩用来钩住存储卡。复位弹簧用来弹出存储卡。具体结构见下图:

手机存储卡卡槽结构 按一下自动锁止及弹出原理及说明 附3D图

二、下面详细说明一下存储卡锁止原理

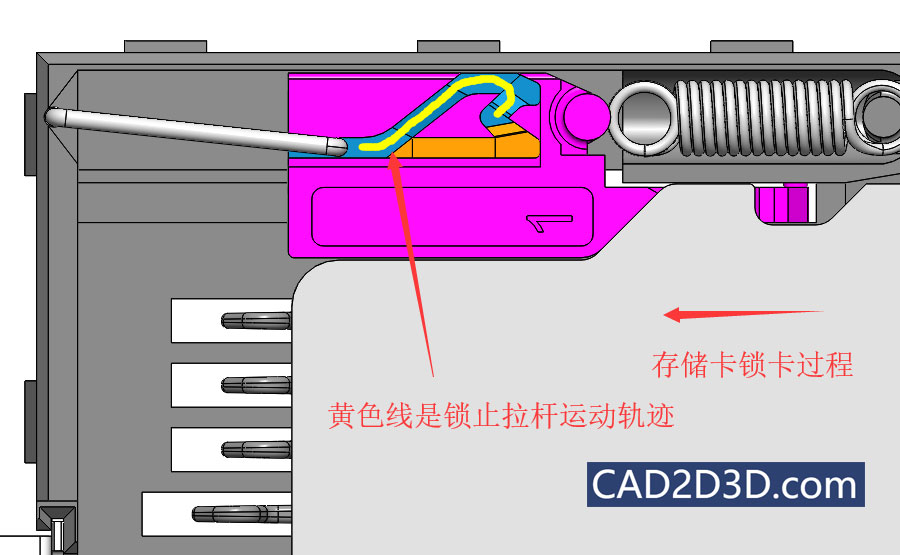

导向引导槽和锁止拉钩配合实现存储卡的锁止,存储卡安装时,锁止拉杆沿着蓝色路劲行走至右端凹槽内,然后钩住导向引导槽,实现存储卡锁止,具体见下图:

手机存储卡机械式卡槽结构 按一下自动锁止及弹出原理及说明 附3D图

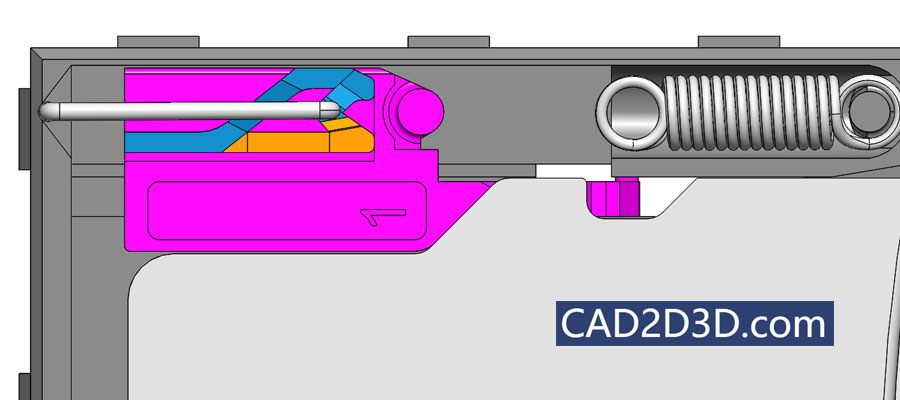

锁止中间状态

手机存储卡机械式卡槽结构 按一下自动锁止及弹出原理及说明 附3D图

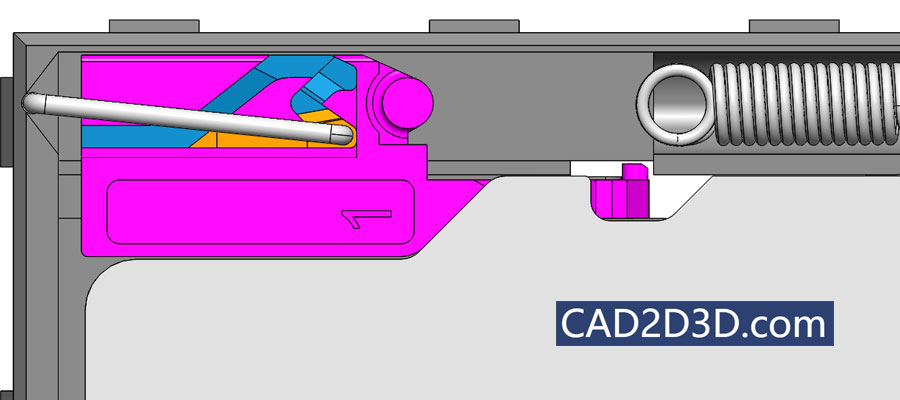

锁止最终状态

手机存储卡机械式卡槽结构 按一下自动锁止及弹出原理及说明 附3D图

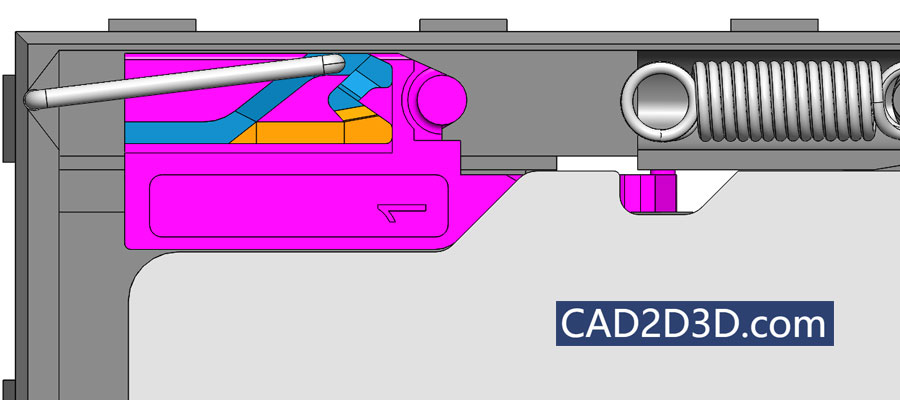

存储卡弹出时,锁止拉杆沿着橘黄色路径行走,实现拉杆与导向引导槽分离,最终回到初始位置,实现存储卡自动 弹出,具体见下图:

手机存储卡机械式卡槽结构 按一下自动锁止及弹出原理及说明 附3D图

三、锁止拉杆使如何沿指定轨迹行走的?

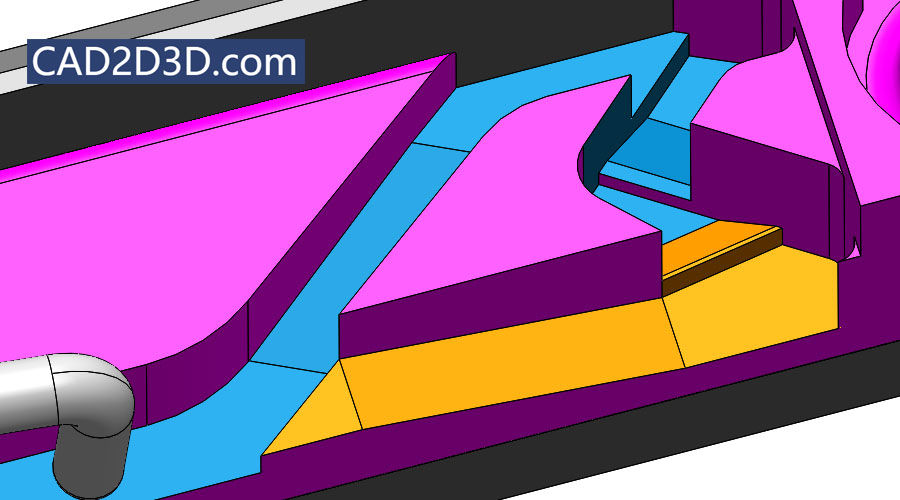

依靠导向引导槽深度不同,实现锁止拉杆按指定轨迹行走,蓝色路径深度大于黄色路径,锁卡的时候,锁止拉杆沿蓝色路径行走,弹出卡的时候沿黄色路径行走。具体路径深度见下图所示:

手机存储卡机械式卡槽结构 按一下自动锁止及弹出原理及说明 附3D图
