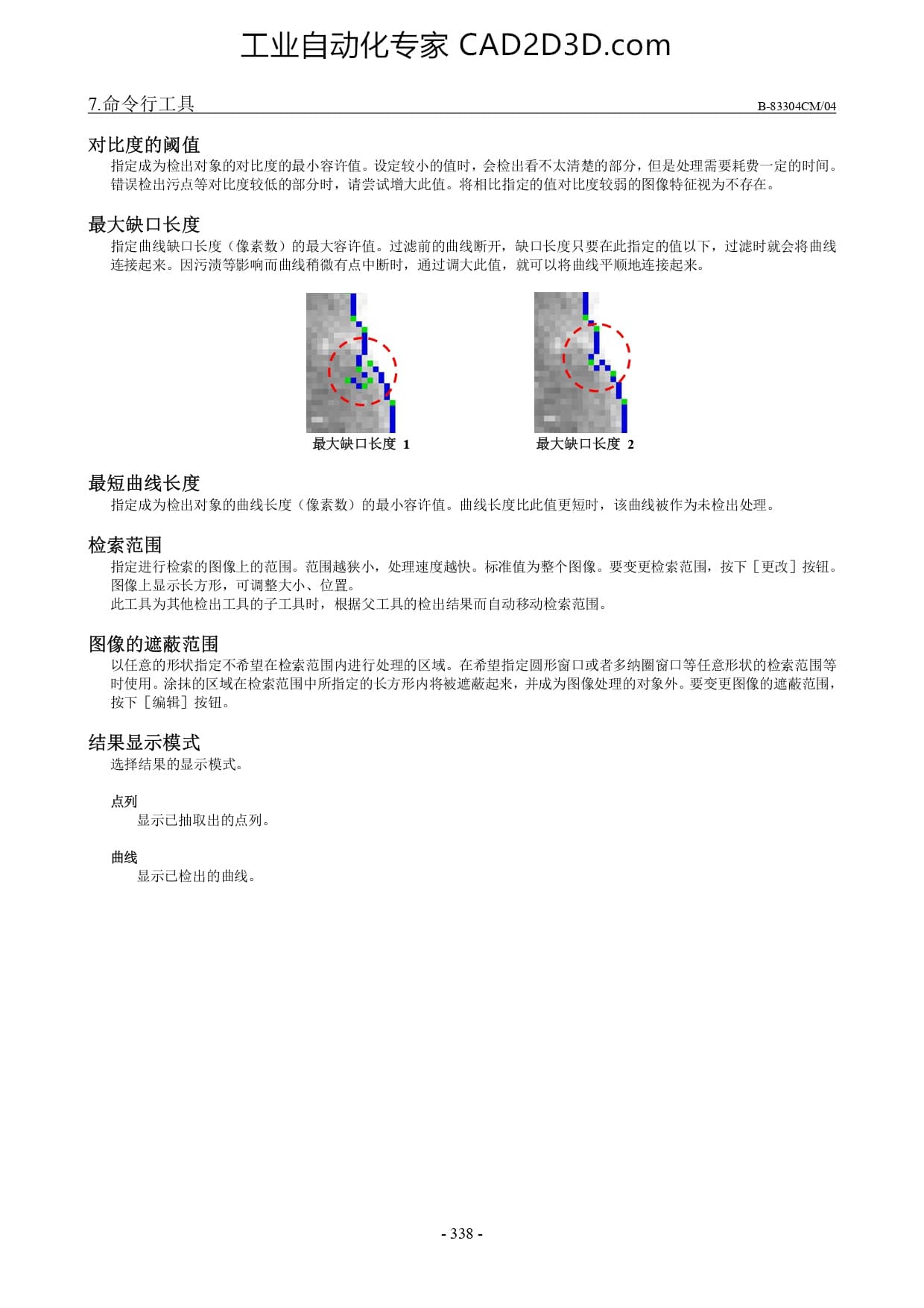

7. 命 令 行 工 具 B-83304CM/04
对 比 度 的 阔 值
指定 成 为 检 出 对 象 的 对 比 度 的 最 小 容许 值 。 设 定 较 小 的 值 时 ,会 检 出 看 不 太 清 楚 的 部 分 , 但 是 处 理 需 要 耗费 一 定 的 时 间 。
错误 检 出 污点 等 对 比 度 较 低 的 部 分 时 ， 请 尝试 增 大 此 值 。 将 相 比 指定 的 值 对 比 度 较 弱 的 图 像 特征 视 为 不 存在 。
最 大 缺口 长 度
指定 曲线 缺口 长 度 〈 像 素数 ) 的 最 大 容许 值 。 过 滤 前 的 曲线 断 开 ， 缺 口 长 度 只 要 在 此 指定 的 值 以 下 ， 过 滤 时 就 会 将 曲线
连接 起 来 。 因 污渍 等 影响 而 曲线 稍微 有 点 中 断 时 ， 通 过 调 大 此 值 ， 就 可 以 将 曲线 平顺 地 连接 起 来 。
N
~ \
\
1
最 大 缺口 长 度 1 最 大 缺口 长 度 2
最 短 曲线 长 度
指定 成 为 检 出 对 象 的 曲线 长 度 〔 像 素数 ) 的 最 小 容许 值 。 曲 线 长 度 比 此 值 更 短 时 ， 该 曲线 被 作为 未 检 出 处 理 。
KRR
指定 进行 检索 的 图 像 上 的 范围 。 范 围 越 狭 小 ， 处 理 速度 越 快 。 标 准 值 为 整个 图 像 。 要 变更 检索 范围 ， 按 下 【更改 ] 按钮 。
图 像 上 显示 长 方形 ， 可 调整 大 小 、 位 置 。
此 工具 为 其 他 检 出 工具 的 子 工具 时 ， 根 据 父 工具 的 检 出 结果 而 自动 移动 检索 范围 。
图 像 的 遮蔽 范
以 任意 的 形状 指定 不 希望 在 检索 范围 内 进行 处 理 的 区 域 。 在 希望 指定 圆 形 窗口 或 者 多 纳 圈 窗 口 等 任意 形状 的 检索 范围 等
时 使 用 。 涂抹 的 区 域 在 检索 范围 中 所 指定 的 长 方形 内 将 被 遮蔽 起 来 ， 并 成 为 图 像 处 理 的 对 象 外 。 要 变更 图 像 的 遮 般 范围 ，
按 下 [编辑 ] 按钮 。
结果 显示 模式
选择 结果 的 显示 模式 。
点 列
显示 已 抽取 出 的 点 列 。
曲线
显示 已 检 出 的 曲线 。
-338 -
