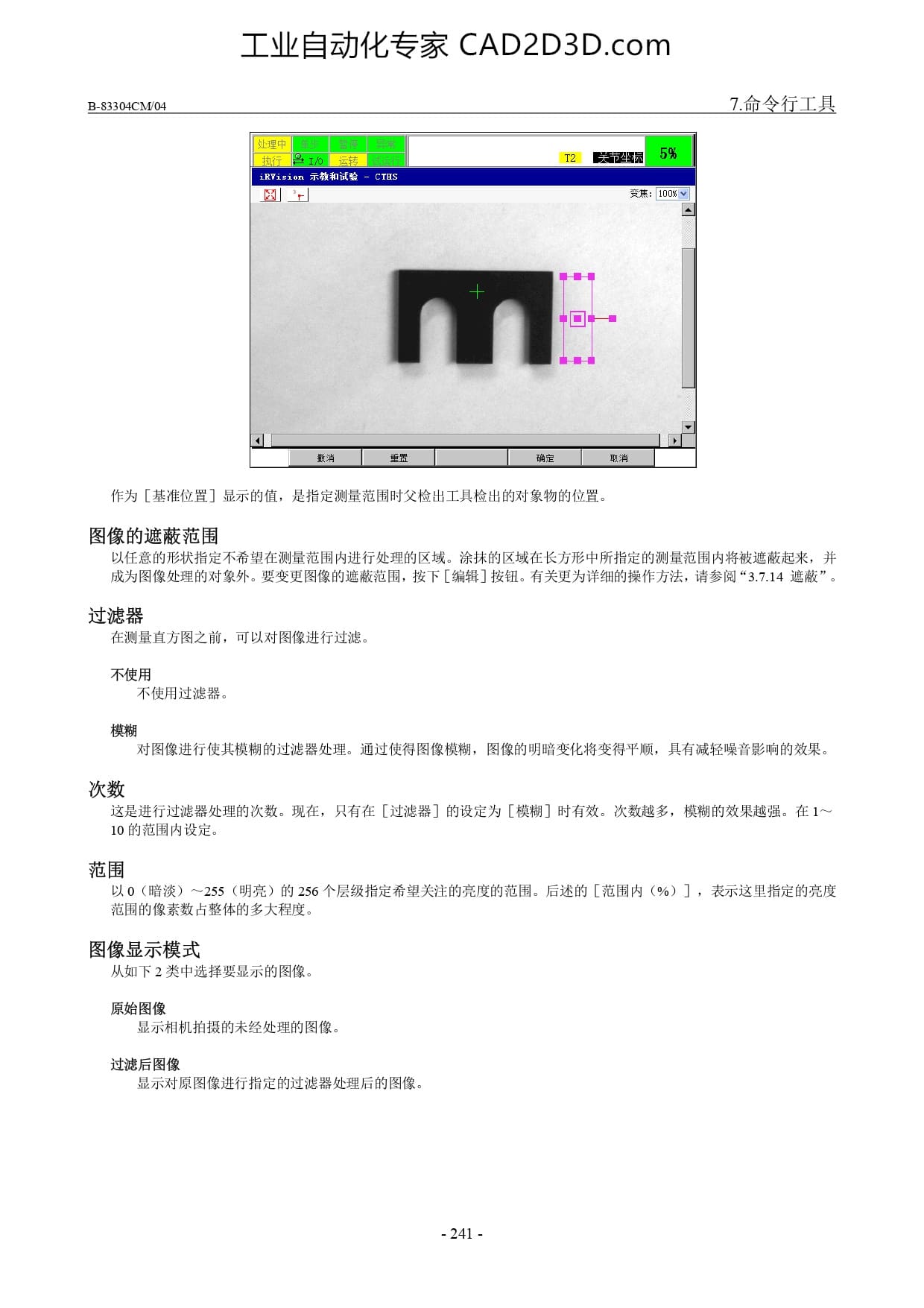

测量范围的设定
工业 自动 化 专家 CAD2D3D.com
了 B-83304CMI04
iiR7ision 示 教 和 试验 - CTHS
图 | :| HE: (1008 v
N
< e
)
[ &= | [ w= |
作为 【基准 位 置 ] 显示 的 值 ， 是 指定 测量 范围 时 父 检 出 工具 检 出 的 对 象 物 的 位 置
图 像 的 遮蔽 范围
以 任意 的 形状 指定 不 希望 在 测量 范围 内 进行 处 理 的 区 域 。 涂 抹 的 区 域 在 长 方形 中 所 指定 的 浊
成 为 图 像 处 理 的 对 象 外 。 要 变更 图 像 的 启 蔽 范围 , 按 下 [编辑 ] 按钮 。 有 关 更 为 详细 的 操作 方法 ,请 参阅 “3.7.14 庶
过 滤器
在 测量 直方 图 之 前 ， 可 以 对 图 像 进行 过 泪 。
不 使 用
不 使 用 过 滤器 。
模糊
对 图 像 进行 使 其 模糊 的 过 滤器 处 理 。 通 过 使 得 图 像 模 糊 ， 图 像 的 明暗 变化 将 变 得 平顺 ， 具 有 减轻 噪音 影响 的 效果 。
次 数
这 是 进行 过 滤器 处 理 的 次 数 。 现 在 ， 只 有 在 [
10 的 范围 内 设 定 。
[模糊 ] 时 有 效 。 次 数 越 多 ， 模 糊 的 效果 越 强 。 在 1 一
范围
以 0 暗淡 ) 一 255〈 明 亮 ) 的 256 个 层级 指定 希望 关注 的 亮度 的 范围 。 后 述 的 [范围 内 〈(%) ] ， 表 示 这 里 指定 的 亮
范围 的 像素 数 占 整 体 的 多 大 程度 。
图 像 显 示 模 式
从 如 下 2 类 中 选择 要 显示 的 图 像
原始 图 像
显示 相机 拍摄 的 未 经 处 理 的 图 像 。
过 滤 后 图 像
显示 对 原 图 像 进行 指 定 的 过 滤器 处 理 后 的 图 像 。
-241-
