B-83304CM/04

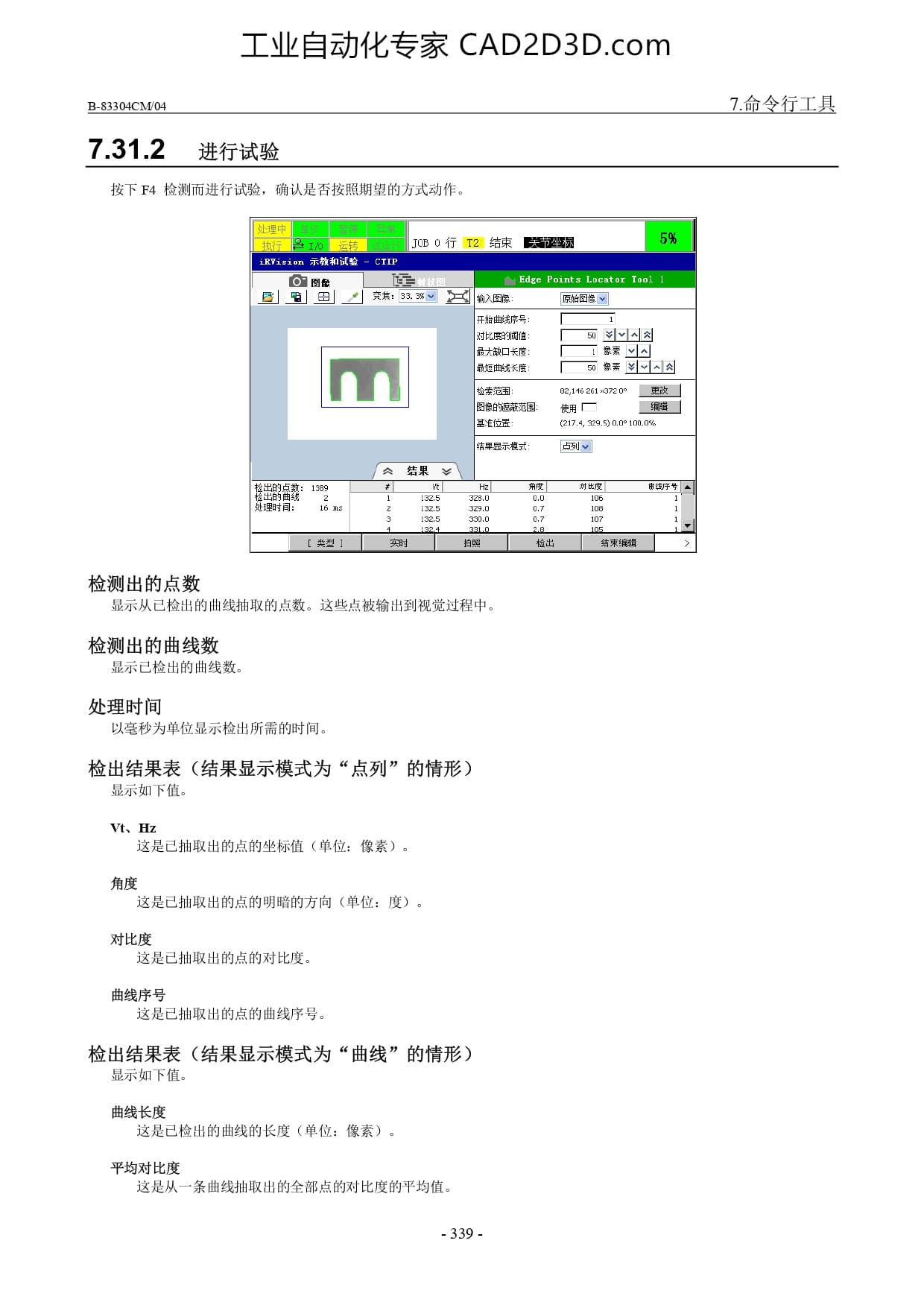

7.31.2 ”进行 试验
按 下 F4 检测 而 进行 :
验 ， 确 认 是 否 按照 期 望 的 方式 动作 。
| JoB 0 4T T2 % ERGESR
Edge Points Locator Tool 1
| = @8] - =
0
FhaETS
T
最 大 缺口 长 度 :
iz :
et ez s 2ena7z 00 |
W
ERmETTE: m
e @174, 239000 10 050
wmaTEs [l
产 -一
/A &R ¥\
BEMES. 10 ¥ W 本 E R ER
格 出 的 则 线 2 1 1325 2.0 w0 106 1
处 理 时 间 : 16 ms 2 1325 323.0 w7 108
3 zs wmo o 107
4 az4 oo 2 Jos
类型] 3 £ fls S
检测 出 的 点 数
显示 从 已 检 出 的 和 线 抽取 的 点 数 。 这 些 点 被 输出 到 视觉 过 程 中 。
检测 出 的 曲线 数
显示 已 检 出 的 曲线 数 。
处 理 时 间
以 毫秒 为 单位 显示 检 出 所 需 的 时 间 。
检 出 结果 表 〈 结 果 显示 模式 为 “点 列 ” 的 情形 )
显示 如 下 值 。
Vt Hz
这 是 已 抽取 出 的 点 的 坐标 值 “单位 : 像素 ) 。
角度
这 是 已 抽取 出 的 点 的 明暗 的 方向 〈 单 位 : 度 ) 。
对 比 度
这 是 已 抽取 出 的 点 的 对 比 度 。
曲线 序号
这 是 已 抽取 出 的 点 的 曲线 序号 。
检 出 结果 表 〈 结 果 显 示 模 式 为 “曲线 ”的 情形 )
显示 如 下 值 。
曲线 长 度
这 是 已 检 出 的 曲线 的 长 度 (单位 : 像素 ) 。
平均 对 比 度
这 是 从 一 条 曲线 抽取 出 的 全 部 点 的 对 比 度 的 平均 值 。
-339 -
