搬运和安装 采用吊车搬运
B-83644CM/06
工业
动 化 专家 CAD2D3D.com
1. 搬运 和 安装
注释
1 机 构 部 的 重量
R-2000iC/165F/210F: 1090 kg
R-2000iC/125L:
R-2000iC/220U:
115 kg
1020 kg
2 应 使 用 符合 JIS B 1168 要 求 的 吊环 螺钉 。
3 应 准备 4 个 吊环 螺钉 ,4 根 吊 索 。
吊车
可 搬运 重量 ;2.5 吨 以 上
吊 索
可 搬运 重量 ; 每 根 1.0 吨 以 上
吊环 螺钉
而 载荷: 每 个 630kgf 以 上
O
1672 (165F1210F1220U)
2122 (1251)
W s
o
0 或 者 十 180"
2
~60° (165F/210F/125L)
-62° (2200)
)
o
5
6

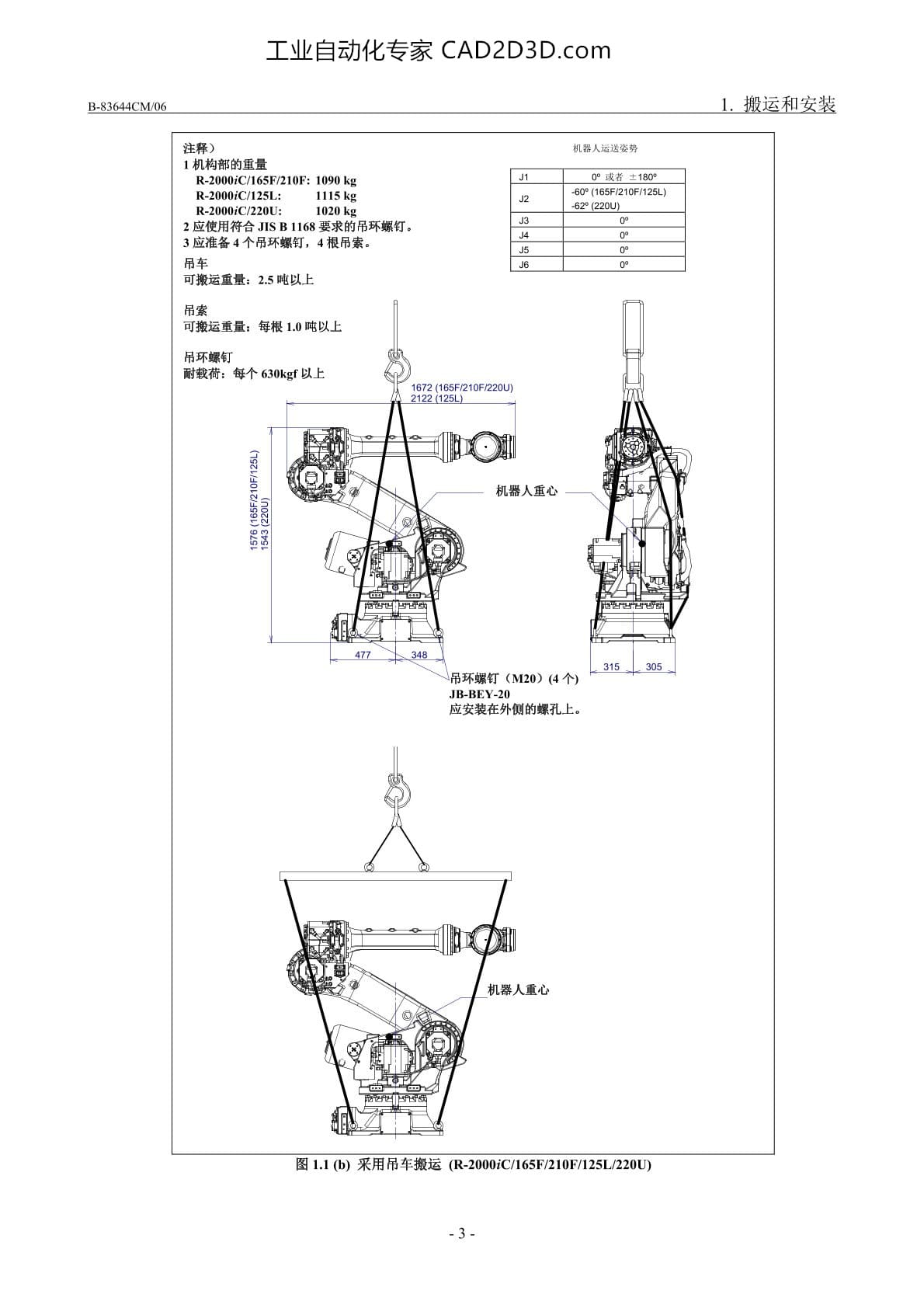

环 螺钉 (M20) (4 个 )
JB-BEY-20
应 安装 在 外 侧 的 螺 孔 上 。
图 1.1 (b) 采用 吊车 搬运 (R-2000iC/16SF/210F/12SL/220U)
