1.3 工业机器人的规格参数

工业机器人的规格参数有控制轴数、运动半径、安装方式、动作范围(速度)、手腕部可搬运重量、手腕部允许负载转矩、手腕部允许转动惯量、重复定位精度、机器人质量、安装条件等。

对于6轴机器人来说,运动半径指的是J5轴旋转中心范围,另外需要注意J1轴运动范围,有的机器人J1轴可以旋转±185°,这样就可以实现360°全覆盖,但有些机器人J1轴只能旋转±175°,机器人正后方有10°的范围内机器人是无法覆盖的,在机器人单元布局时需要留意J1轴运动范围,尽量不要将设备布置在机器人正后方。

安装方式虽然允许倾斜角安装,但是对倾斜安装之后对机器人运动范围是有影响的。

比如FANUC M-710iC/50机器人,机器人安装角度0~180°,但在不同的角度范围内,机器人运动范围也是不一样的,比如在设置角度范围(3)内,机器人J1轴处于44~136°或-136~-44°范围内时,机器人J5轴旋转中心运动范围就受限制了,这是因为机器人本体重量已经开始对J1轴产生额外扭矩,特别是J1轴在±90°时产生的力臂最长,受限范围也越大。

方案大师:工业机器人规格参数

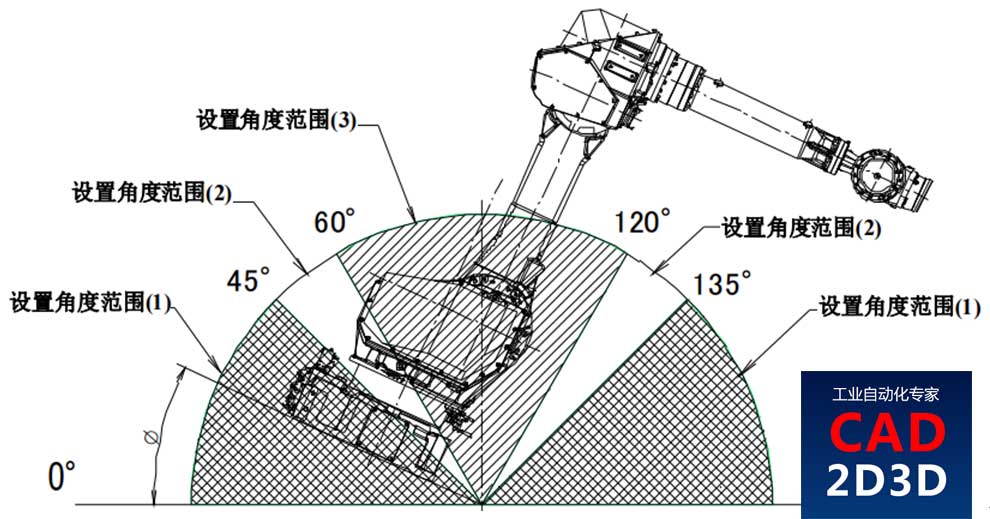

图4机器人设置角度范围

方案大师:工业机器人规格参数

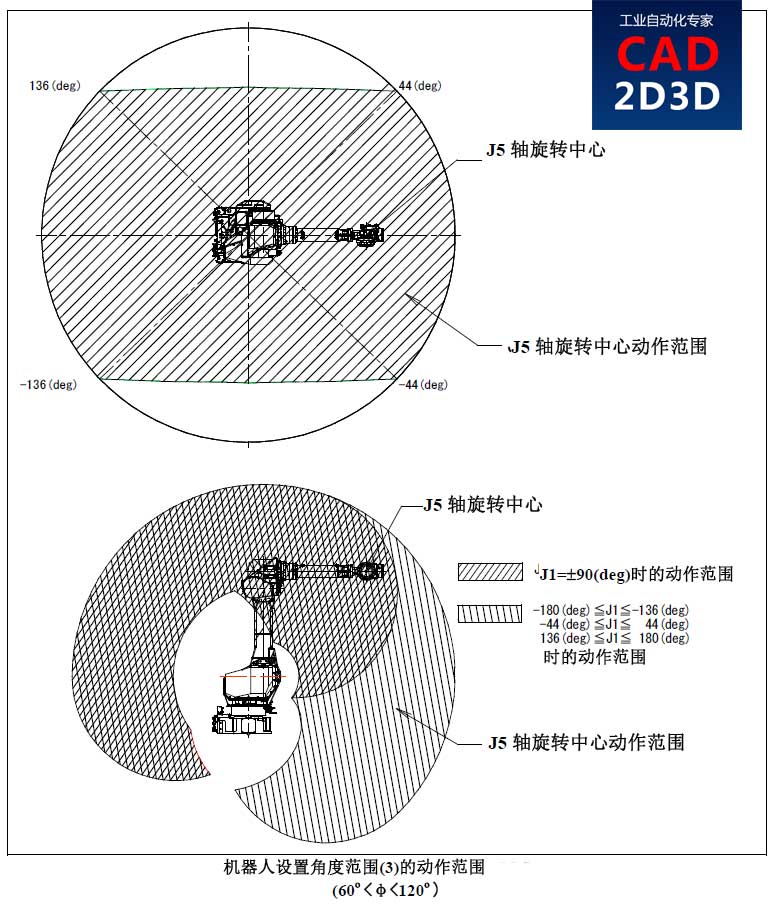

图5机器人设置角度范围(2)的动作范围

手腕部负载重量是个最大值,只能在工件距离机器人末端法兰盘一定距离的范围才能实现,随着工件中心离机器人末端法兰盘方向的增加,允许负载的重量逐步减少。

手腕部允许负载转矩,只需要校核4、5、6三轴负载是否超标即可。

重复定位精度和重复路径精度是根据ISO9283《工业机器人 性能规格及试验方法》测定的。

机器人重复位置精度(RP)的定义:对同一指令位姿从同一方向重复响应n次后实到位姿的一致程度。

除了重复定位精度,还有一个重复路径精度。

机器人重复路径精度(RT)的定义:对同一指令轨迹重复n次时实到轨迹的一致程度。

有些机器人厂家不标这个重复路径精度,重复路径精度比重复定位精度要差很多,偏差在±0.2~0.5mm,因此关节型机器人走直线是走不准的,比如很难用关节型机器人直接将圆柱销插入孔内(销孔配合 H7/h6)(注:机器人开软浮动可实现销孔装配)。

机器人的安装条件主要指的温湿度和震动加速度,另外有的机器人还会有海拔要求,比如说有的机器人要求海拔1000米以下使用。

深度阅读:

  1. 机器人重复定位精度的含义:http://www.cad2d3d.com/post-1294.html
  2. 机器人标准规范下载:http://www.cad2d3d.com/post-944.html
  3. 重复路径精度和重复定位精度的区别:http://www.cad2d3d.com/post-824.html
  4. 机器人安装条件说明:http://www.cad2d3d.com/post-931.html

下面是FANUC M-710iC系列的机器人参数表:

方案大师:工业机器人规格参数

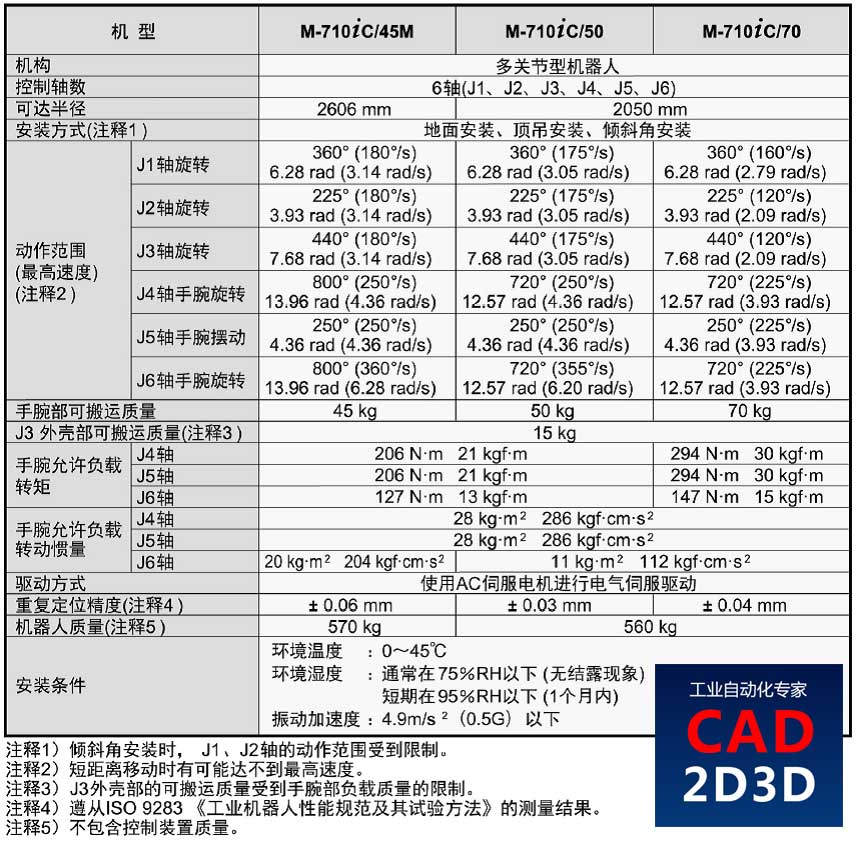

表1机器人规格参数表

方案大师:工业机器人规格参数

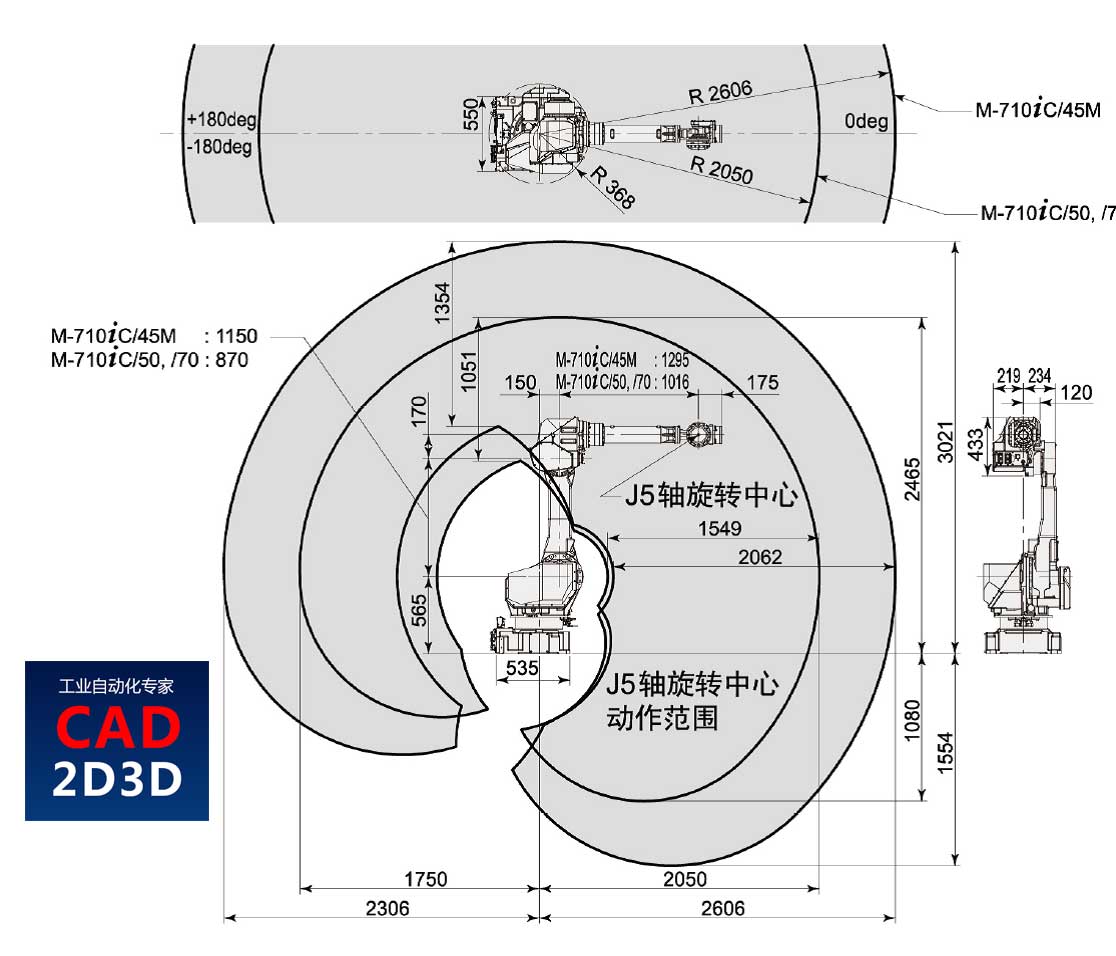

图6机器人运动范围
