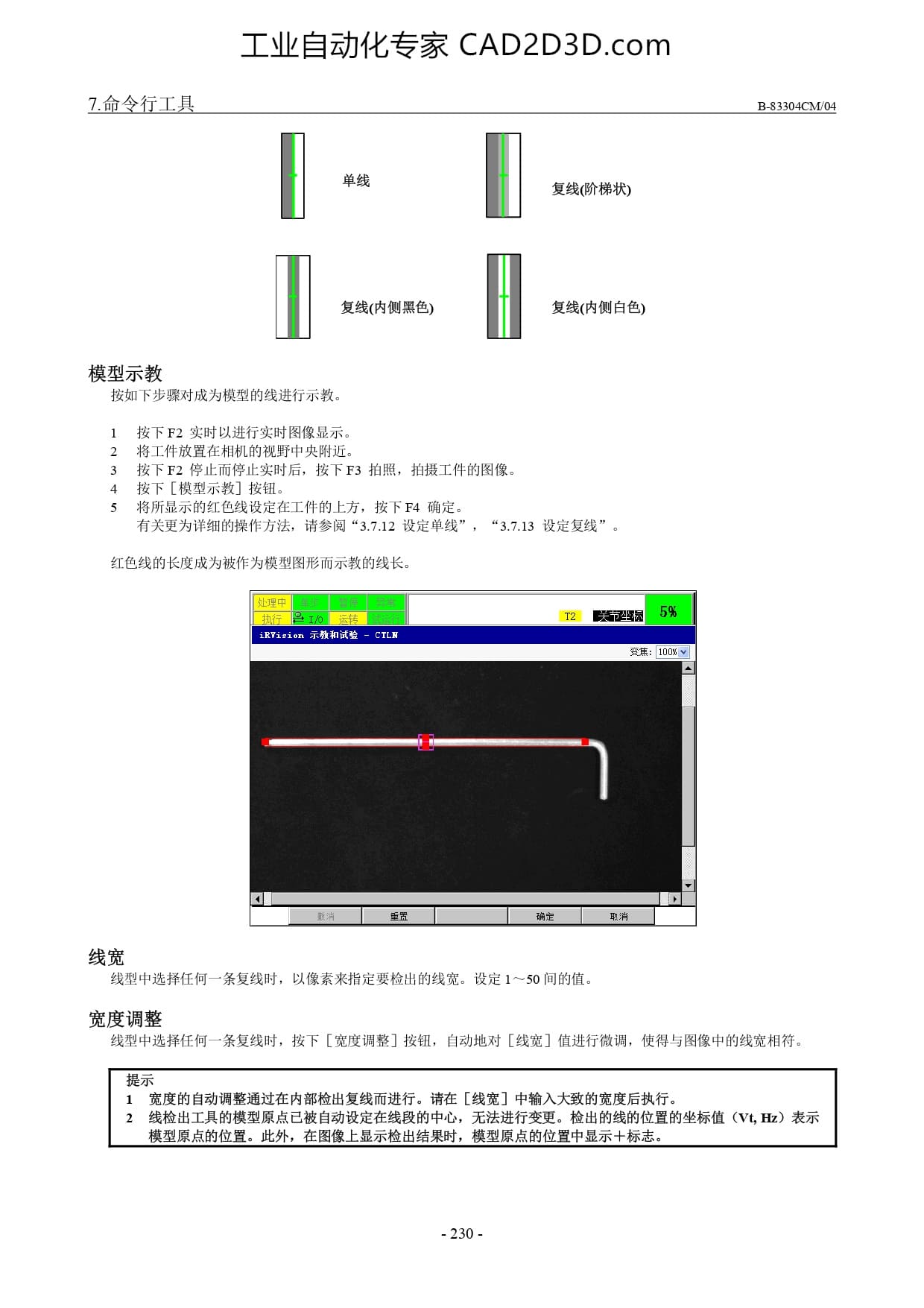

模型的示教
工业 自动 化 专家 CAD2D3D.com
7 命令 行 工 具 B-83304CM/04
R4 复线 (阶梯 状 )
复线 (内 侧 黑色 ) 复线 (内 侧 白色 )
模型 示 教
按 如 下 步骤 对 成 为 模型 的 线 进行 示 教 。
视野 中 央 附 近 。
， 按 下 F3 拍照 ， 拍 摄 工件 的 图 像 。
置 在 相机 的
B e
线 宽
线 型 中 选择 任何 一 条 复线 时 ， 以 像素 来 指定 要 检 出 的 线 宽 。 设 定 1 一 50 间 的 值 。
宽度 调整
线 型 中 选择 任何 一 条 复线 时 ， 按 下 【宽度 调整 ] 按钮 ， 自 动 地 对 【[ 线 宽 ] 值 进行 微调 ， 使 得 与 图 像 中 的
相符 。
提示
1 宽度 的 自动 调整 通过 在 内 部 检 出 复线 而 进行 。 请 在 [ 线 宽 ] 中 输入 大 致 的 宽度 后 执行 。
2 线 检 出 工具 的 模型 原点 已 被 自动 设 定 在 线段 的 中 心 ， 无 法 进行 变更 。 检 出 的 线 的 位 置 的 坐标 值 (Vb Hz) 表示
模型 原点 的 位 置 。 此 外 ， 在 图 像 上 显示 检 出 结果 时 ， 模 型 原点 的 位 置 中 显示 十 标志 。
