搬运和安装 采用吊车搬运
工业 自动 化 专家 CAD2D3D.com
1. 搬运 和 安装 B-83644CM/06
吊车 LTV
可 搬运 重量 ，2.5 吨 以 上
o 0 ° i 180 *
RE 2 60"
可 搬运 重量 ， 每 根 1.0 吨 以 上 四 加
吊环 螺钉 J5 &
而 载荷 : 每 个 630kgf 以 上 £ g
注释 )
工 机 构 部 的 重量
R-2000iC/270F: 1320 kg
R-2000iC/210L: 1350 kg
R-2000iC/190U: 1400 kg ]
2 应 使 用 符合 JIS B 1168 要 求 的 吊环 螺钉 。
3 应 准备 4 个 吊环 螺钉 ，4 根 吊 索 。
i 本
868 (270F)
318 (210L7190U)
1626
L e oo @b
JB-BEY-20
应 安装 在 外 侧 的 螺 孔 上 。

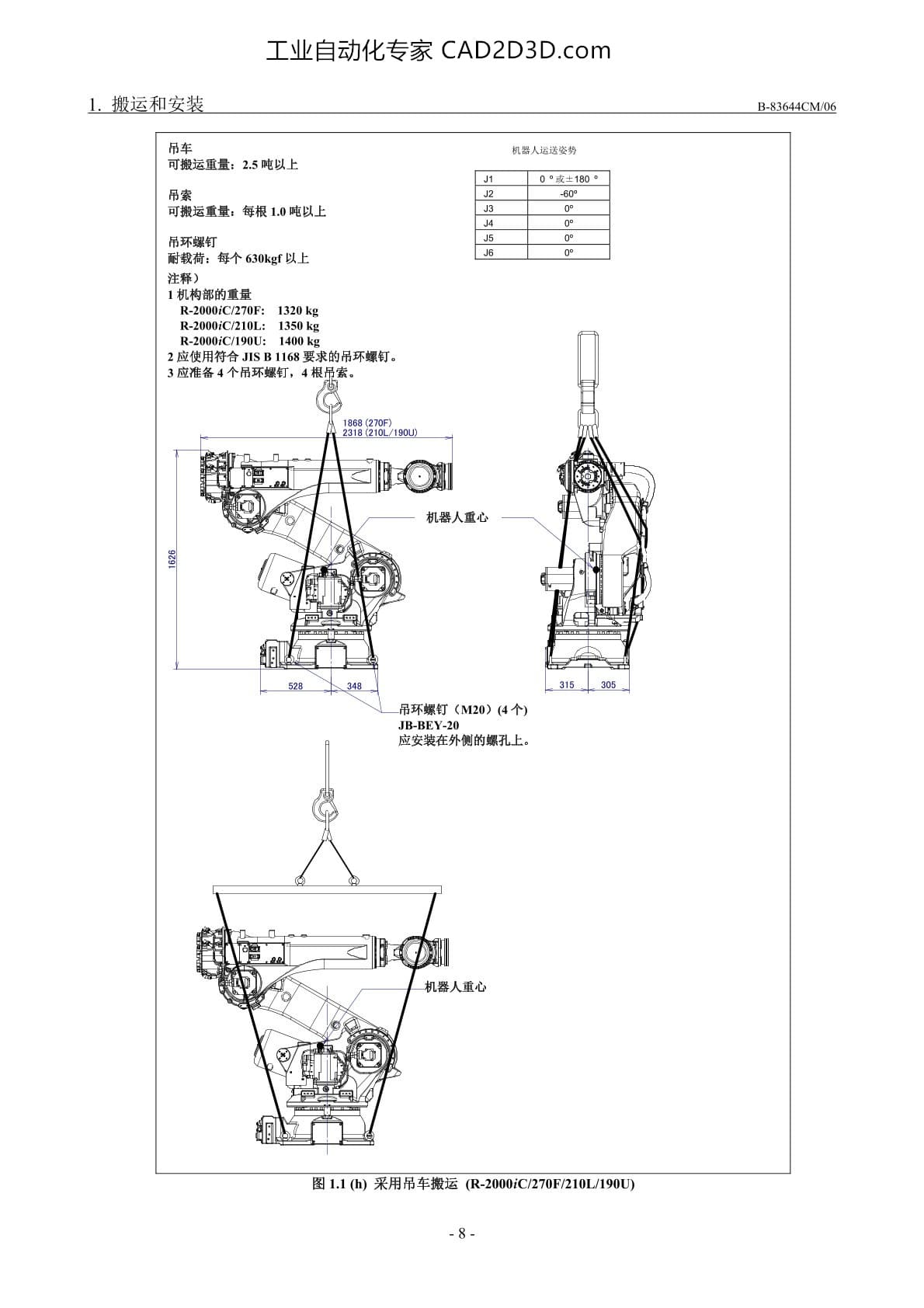

图 1.1(h) 采用 吊车 搬运 (R-2000iC/270F/210L/190U)
