2. 与 控制 装置 之 间 的 连接 B-83644CM/06
2 与 控制 装置 之 间 的 连接
2.1 与 控制 装置 之 间 的 连接
信号 电缆 和 接地 端子 。 请 将 各 电缆 连接 于 机 座 背
AN\ 注意
1 电缆 的 连接 作业 , 务必 切断 控制 装置 的 电源 。
2 请 勿 将 机 器 人 连接 电缆 的 多 余部 分 (10m 以 上 ) 卷 绕 成 线圈 状 使 用 。 在 这 样 的 状态 下 使 用 时 , 有 可 能 会 在 执行
某 些 机 器 人 动作 时 导致 电缆 温度 大 幅度 上 升 , 从 而 对 电缆 的 包 覆 造成 破坏 。
控制 装置
机 器 人
W
机 器 人 连接 电缆
(动力 电缆 和 信号 电缆 、 接 地 线 )

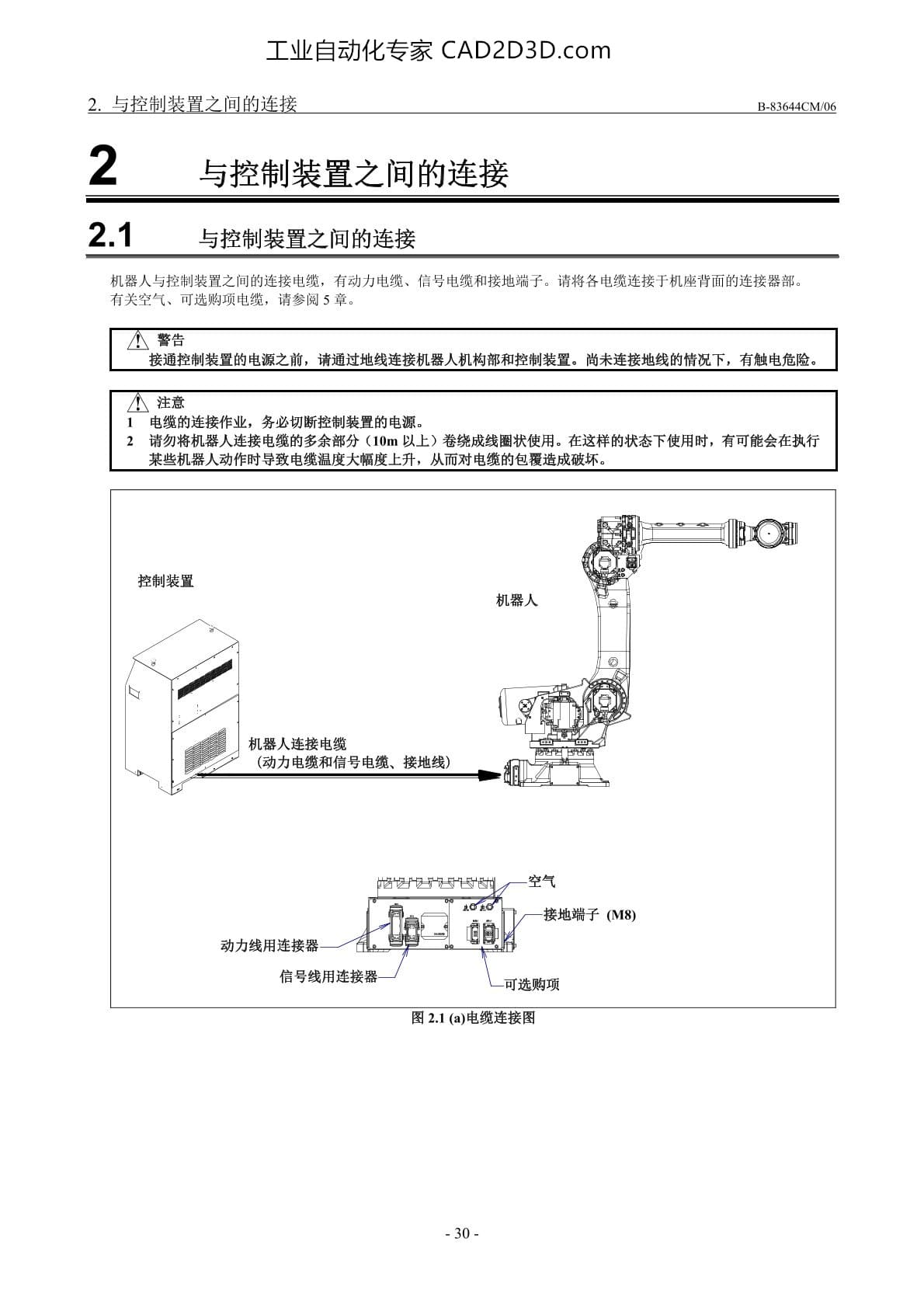

图 2.1 (a) 电 缆 连 接 图
<50
