8 ”附加 轴 用 电机 电缆 〈 动 力 线 和 制动器 线 ) (ARM) 接 口 〈 可 选 购 项 )
图 5.3 (b, (u), (v) 示 出 附加 轴 用 电机 电缆 〈 动 力 线 和 制动器 线 ) 接口 的 插销 排列 。
连接 器 上 设 有 用 来 防止 错误 插入 的 编码 销 (cord pin) 。
附加 轴 用 电机 电缆 〈 动 力 、 制 动 器 ) 接口 〈 输 出 侧 )
FEMALE TYPE Han15D (HARTING)
附加 轴 电 机
本
附加 轴 用 电机 电缆 〈 动 力 、 制 动 右 ) 接口 《输入 侧 )
MALE TYPE Han15D (HARTING)
iR P
十
WAL (i, WD B0 g
AR AN MRS G iR B0
编码 销 位 置 ”输出 侧

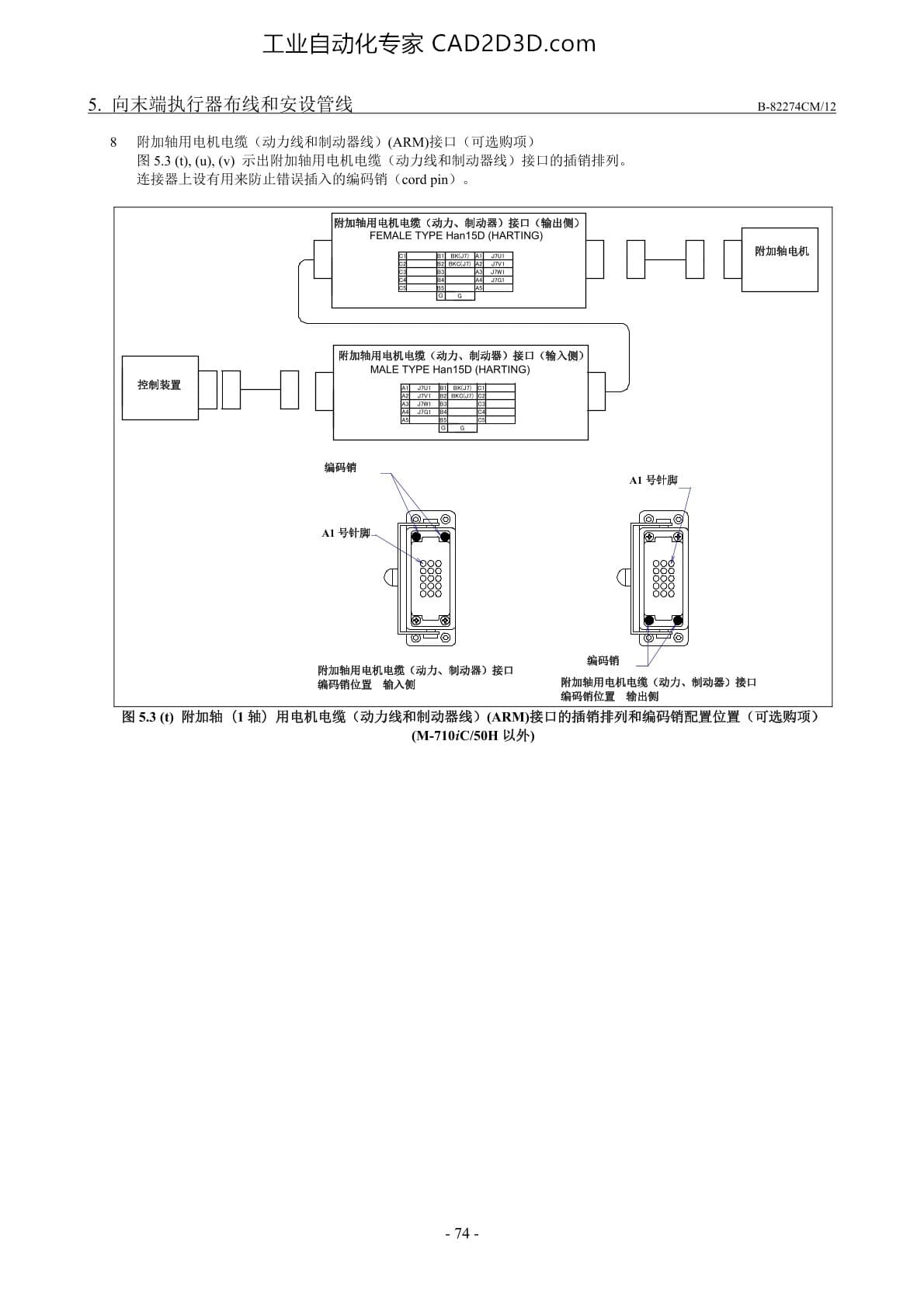

图 5.3 (t) 附加 轴 (1 轴 ) 用 电机 电缆 〈 动 力 线 和 制动器 线 ) (ARMD 接 口 的 插销 排列 和 编码 销 配置 位 置 ( 可 选 购 项 )
(M-T10iC/50H 以 外 )
