J2轴的机械式制动器位置和可动范围
B-82274CM/12
工业 自动 化 专家 CAD2D3D.com
6. 变更 可 动 范
/ 把 螺栓 12 x 25 (4 DFIRME
SS 7 / 装 到 这 3 个 孔 上 。
&
\ 把 螺 答 12 x35 (3 个 )
和 垫圈 装 到 这 3 个 螺 孔 上 。

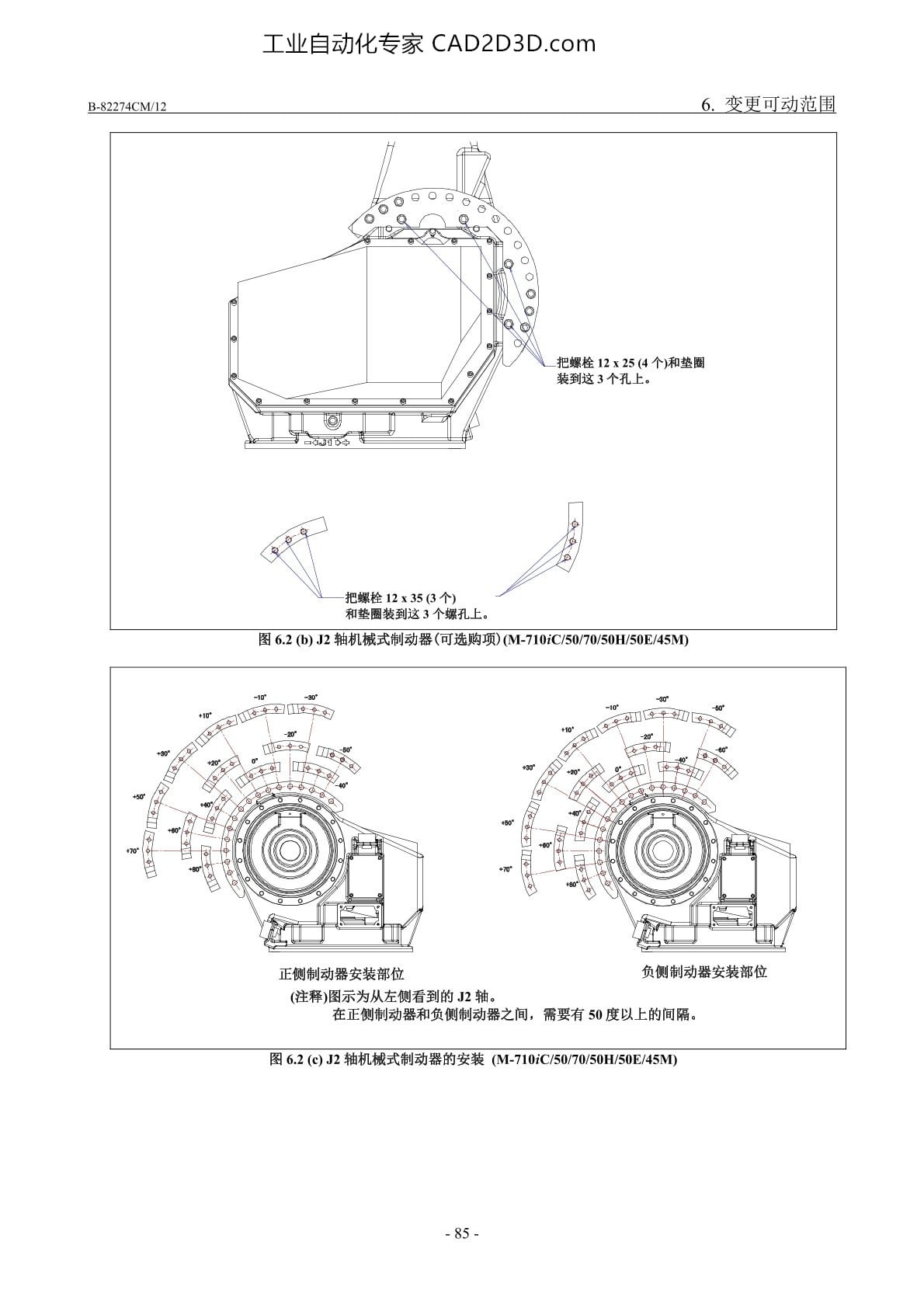

图 6.2 (b) J2 轴 机械 式 制动器 (可 选 购 项 ) (M-710iC/S0/70/50H/S0E/45MD
正 侧 制动器 安装 部 位 负 便 制 动 器 安装 部 位
(注释 ) 图 示 为 从 左 侧 看 到 92 .
在 正 侧 制动器 和 负 侧 制动器 之 间 ， 和 需要 有 50 度 以 上 的 间隔 。
图 6.2 (c) J2 轴 机 械 式 制动器 的 安装 (M-710iC/S0/70/50H/S0E/45SMD
=85
