基本规格 J1轴可动范围
工业 自动 化 专家 CAD2D3D.com
3. 基本 规格 B-83644CM/06
图 3.3 (b) 一 3.3 (中 示 出 各 轴 的 原点 、 可 动 范围 、 限 位 开关 检测 位 置 以 及 最 大 停止 距离 (最 大 负荷 、 最 高 速度 时 的 停止 距
离 ) 。
※ 可 动 范围 可 以 变更 。 变 更 详情 , 请 参阅 第 6 章 “ 变 更 可 动 范围 ”。
-185” 行程 终端 (下限 )
/
+185° 行程 终端 (上限 )

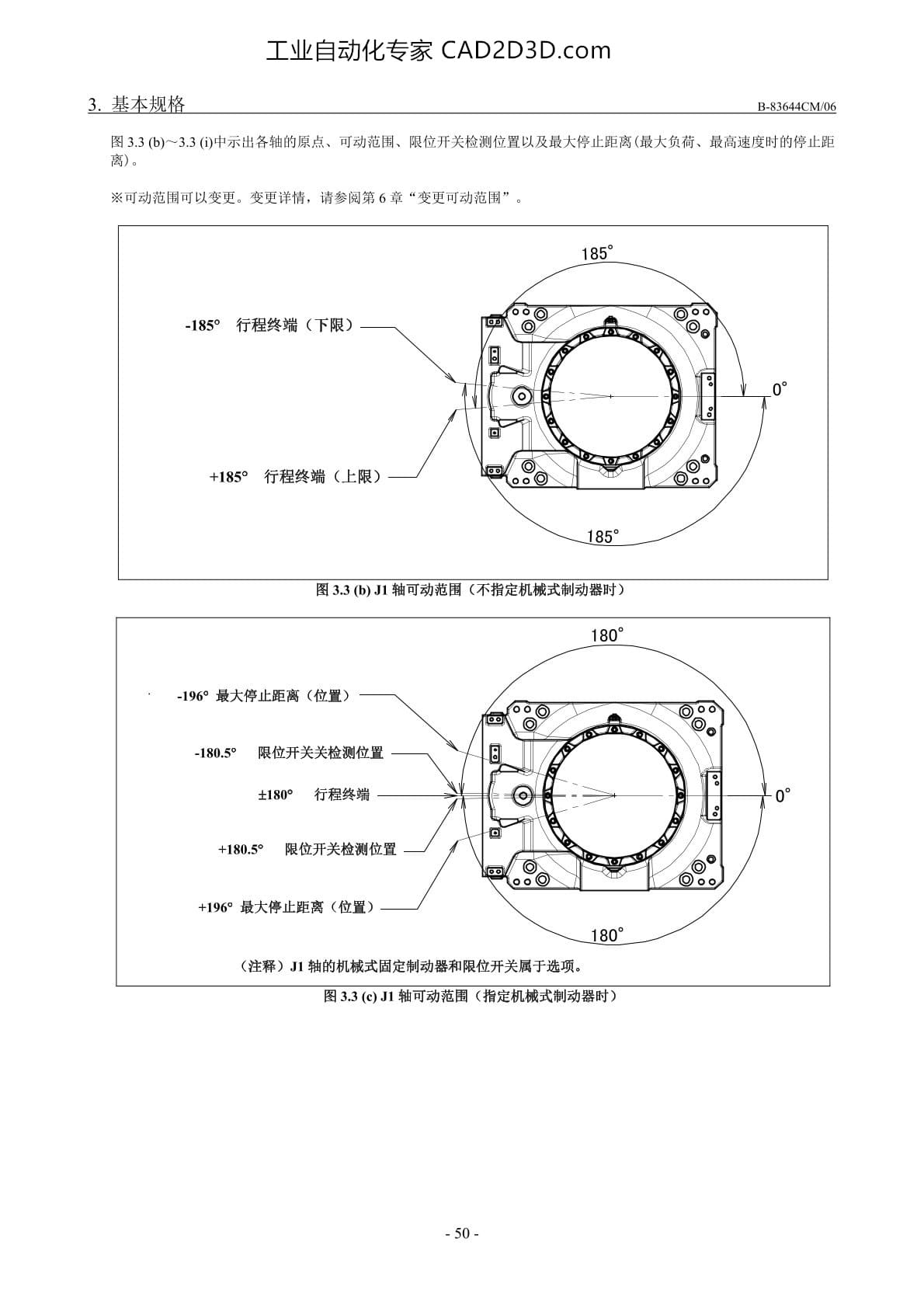

图 3.3 (b) J1 轴 可 动 范围 〈 不 指定 机 械 式 制动器 时
-196° 最 大 停止 距离 〈 位 置 7
限 位 开关 关 检测 位 置
-180.5°
180°
+l180" ”行程 终端
+180.5”。 限 位 开关 检测 位 置
+196” 最 大 停止 距离 〈 位 置 )
《注释 ) J1 轴 的 机 械 式 固定 制动器 和 限 位 开关 属于 选项 。
图 3.3 (e) J1 轴 可 动 范围 〈 指 定 机 械 式 制动器 时 7
