J3轴的机械式制动器位置和可动范围
6. 变更 可 动 范围
工业 自动 化 专家 CAD2D3D.com
B-82274CM/12
/
/
SA 1
SV gt 12 x30 3 AFEE
装 到 这 3 个 孔 上 。
把 螺栓 12 x 65 (2 个 ) 和 垫圈 2
装 到 这 螺 孔 上 。
负 全 制动器 安装 部 位
正 侧 制 动 器 安装 部 位
(注释 ) 图 示 为 从 左 侧 看 到 的 J3 轴 。
在 正 侧 制动器 和 负 侧 制动器 之 问 ， 需 要 有 60 度 以 上 的 间隔 。

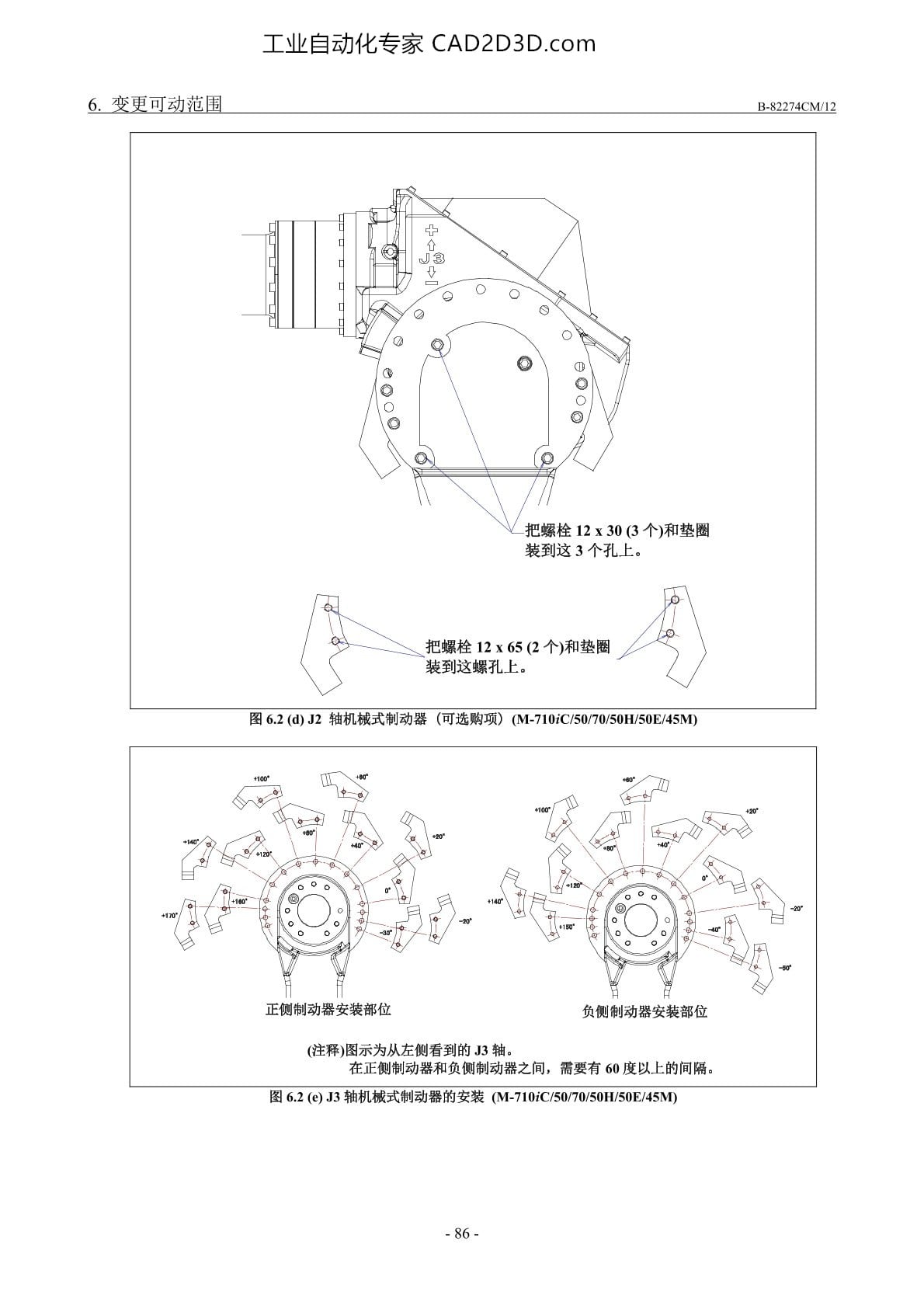

图 6.2 (e) J3 轴 机 械 式 制 动 器 的 安装 (M-710iC/S0/70/S0H/SOE/4SMD
-86-
