手腕部允许负载线图（M-20iB/25C）
工业 自动 化 专家 CAD2D3D.com
3. 基本 规格 B-83754CM/03
Z (cm)
65
60
54.9-55-|
— ]
50
5kg
45
40
35.4 一 355
| 10kg
30
25 15kg
234 一 二 一 |
20
20kg
14.7
人
25kg
上 一 一 |
5
XY (cm)
20| 25 30 35 40 45 150
£ T 加
- & 5 2

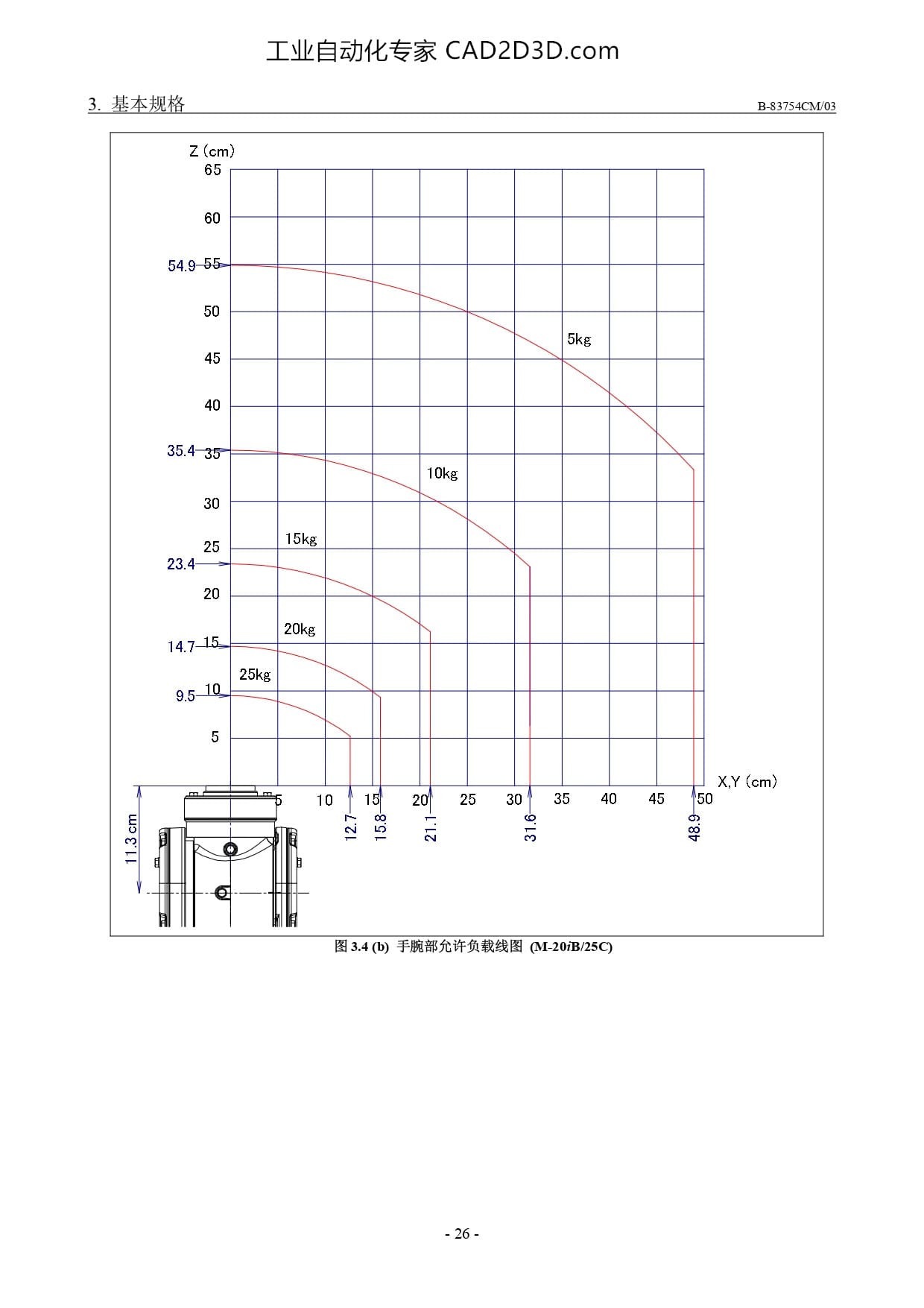

图 3.4 (b) 手腕 部 允许 负载 线 图 (ML20iB/25C)
-26-
