7. 检修 和 维修 B-82274CM/12
J3 轴 减 速 机 排 脂 口
MI12 x15【〔 密 封 螺栓 7
| 3 SRR O
| 润滑 脂 注入 口

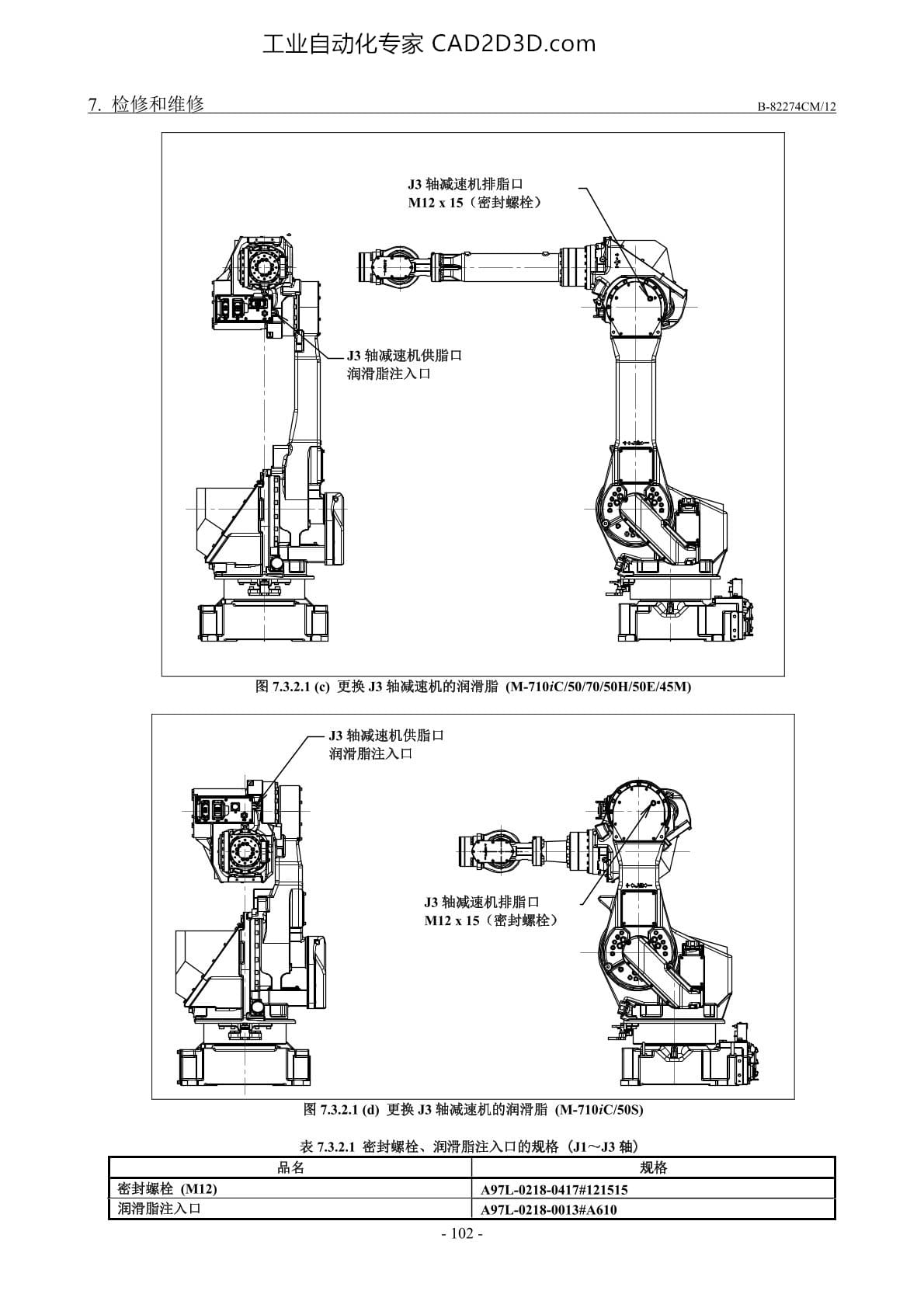

图 7.3.2.1 (ec) 更 换 J3 轴 减 速 机 的 润滑 脂 (ML-710iC/50/70/50H/SOE/4SMD)
了 3 轴 减 速 机 供 脂 口
润滑 脂 注入 口
| g
o
J3 轴 减 速 机 排 脂 口
MI12x15 (密封 螺栓
图 7.3.2.1 (d) 更 换 J3 轴 减 速 机 的 润滑 脂 (M-710iC/50S)
表 7.3.2.1 密封 螺栓 、 润 滑 脂 注 入 口 的 规格 〈J1 一 J3 轴 )
品名 规格
密封 螺栓 (MI12) A97L-0218-0417#121515
润滑 脂 注入 口 A97L-0218-0013#A610
-102 -
