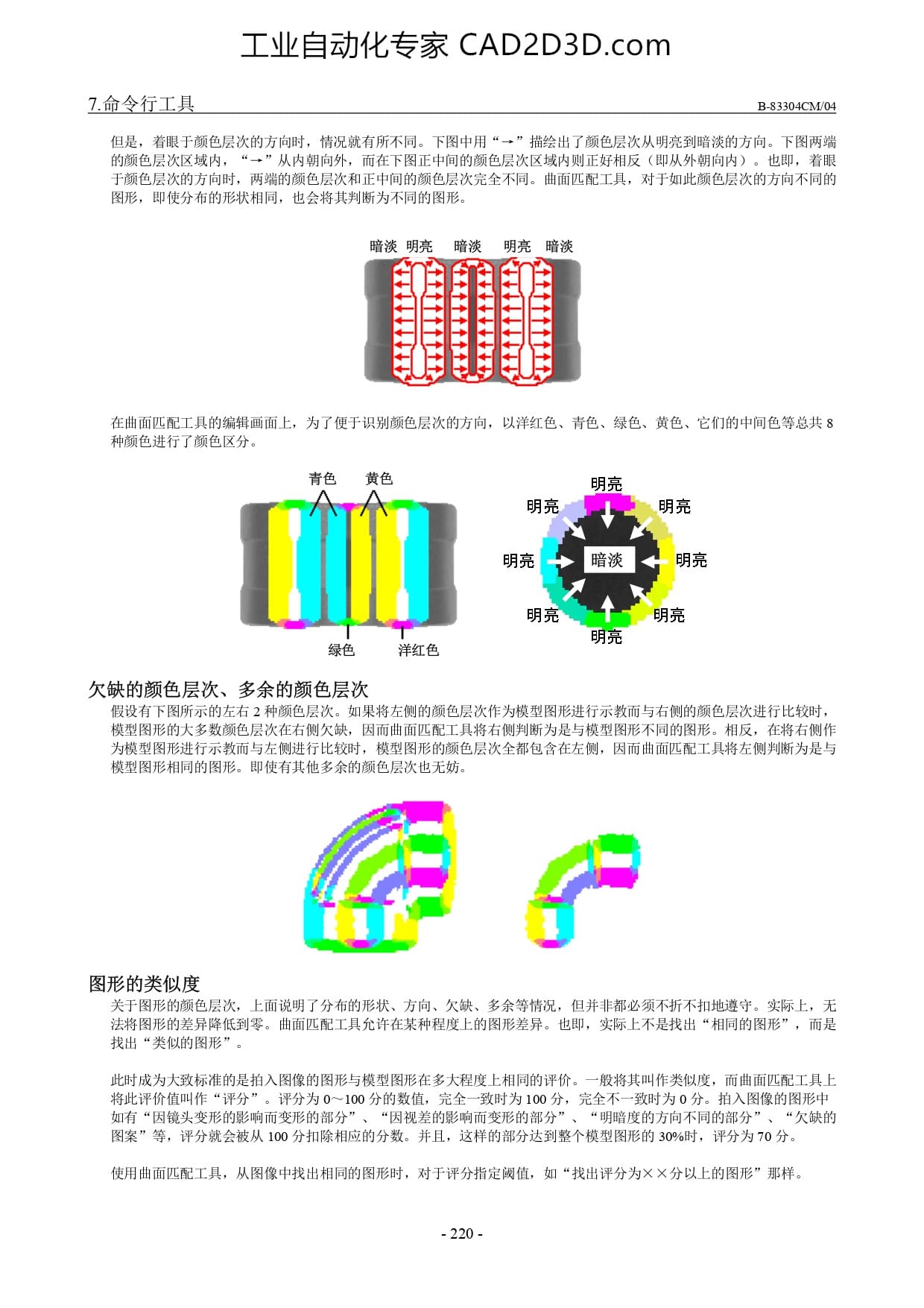

7. 命 令 行 工 具 B-83304CM/04
但 是 ， 着 眼 于 颜色 层次 的 方向 时 ， 情 况 就 有 所 不 同 。 下 图 中 用 “一 ”描绘 出 了 颜色 层次 从 明亮 到 暗淡 的 方向 。 下 图 两 端
的 颜色 层次 区 域内 ，“ 一 ”从 内 朝向 外 ， 而 在 下 图 正中 间 的 颜色 层次 区 域内 则 正好 相反 〈 即 从 外 朝向 内 ) 。 也 即 ，
于 颜色 层次 的 方向 时 ， 两 端的 颜色 层次 和 正中 间 的 颜色 层 。 曲面 匹配 工具 ， 对 于 如 此 颜色 层次 的 方向 不 同 的
图 形 ， 即 使 分 布 的 形状 相同 ， 也 会 将 其 判断 为 不 同 的 图 形 。
暗淡 明亮 ”暗淡 明亮 暗淡
在 曲面 匹配 工具 的 编辑 画面 上 ， 为 了 便于 识别 颜色 层次 的 方向 ， 以 洋红 色 、 青 色 、 绿 色 、 黄 色 、 它 们 的 中 间 色 等 总 共 8
种 颜色 进行 了 颜色 区 分 。
青色 ”黄色
绿色
欠缺 的 颜色 层次 、 多 余 的 颜色 层次
假设 有 下 图 所 示 的 左右 2 种 颜色 层次 。 如 果 将 左 侧 的 颜色 层次 作为 模型 图 形 进 行 示 教 而 与 右 侧 的 颜色 层次 进行 比较 时 ，
模型 图 形 的 大 多 数 颜 色 层次 在 右 侧 欠 缺 ， 因 而 曲面 匹配 工具 ; 判断 为 是 与 模型 图 形 不 同 的 图 形 。 相 反 ， 在 将 右 侧 作
为 模型 图 形 进 行 示 教 而 与 左 侧 进 行 比较 时 ， 模 型 图 形 的 颜色 层次 全 都 包含 在 左 人 出， 因而 曲面 匹配 工具 将 左 侧 判断 为 是 与
模型 图 形 相同 的 图 形 。 即 使 有 其 他 多 余 的 颜色 层次 也 无 妨 。
图 形 的 类 似 度
关于 图 形 的 丫 色 层次 ， 上 面 说 明了 分 布 的 形状 、 方 向 、 欠 仙 、 多 余 等 情况 ， 人
法 将 图 形 的 差异 降低 到 零 。 曲 面 匹配 工具 允许 在 某 种 程度 上 的 图 形 差异 。 也 即 ，
找 出 “类 似 的 图 形 ”。
非 都 必须 不 折 不 扣 地 遵守 。 实 |
际 上 不 是 找 出 “相同 的 图 形
， 而 是
此 时 成 为 大 致 标准 的 是 拍 入 图 像 的 图 形 与 模型 图 形 在 多 大 程度 上 相同 的 评价 。 一 般 将 其 叫 作 类 似 度 ， 而 曲面 匹配 工具 上
将 此 评价 值 叫 作 “评分 ”。 评 分 为 0 一 100 分 的 数值 ， 完 全 一 致 时 为 100 分 ， 完 全 不 一 致 时 为 0 分 。 拍 入 图 像 的 图 形 中
如 有 “ 因 镜 头 变形 的 影响 而 变形 的 部 分 ”、“ 因 视差 的 影响 而 变形 的 部 分 ”、“ 明 暗 度 的 方向 不 同 的 部 分 ”、“ 欠 缺 的
图 案 ” 等 ， 评 分 就 会 被 从 100 分 扣除 相应 的 分 数 。 并 且 ， 这 样 的 部 分 达到 整个 模型 图 形 的 30%6 时 ， 评 分 为 70 分 。
使 用 曲面 匹配 工具 ， 从 图 像 中 找 出 相同 的 图 形 时 ， 对 于 评分 指定 阐 值 ， 如 “ 找 出 评分 为 X 义 分 以 上 的 图 形 ”那样 。
