呈倾斜角设置时的机器人动作范围图
工业 自动 化 专家 CAD2D3D.com
<
3. 基本 规格 B-83754CM/03
3.5 呈 倾 斜 角 设置 时 的 机 器 人 动作 范围 图
倾斜 角 设置 机 器 人 ， 动 作 范
目 受 到 限制 。 机 器 人 不 能 停止 在 图 3.5 (9) 一 (e) 所 示 的 范围 以 外 的 地 方 。
没有 动作 范围 限制

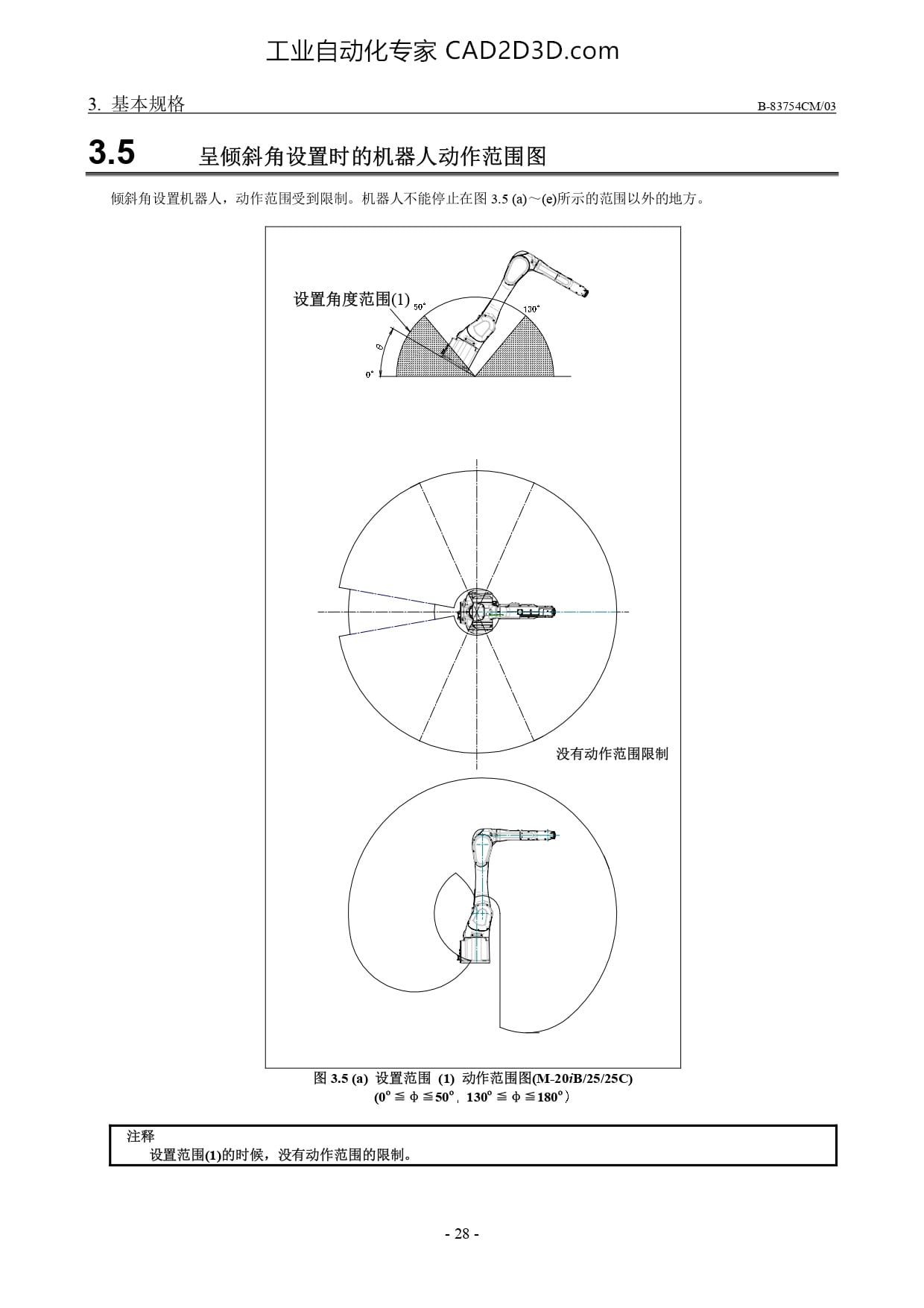

图 3.5 (a) 设置 范围 (D 动作 范围 图 CMC20iB/25/25C 〇 )
(0°= ¢ =50°, 130° = ¢ =180°)
注释
设置 范围 0) 的 时 候 ， 没 有 动作 范围 的 限制 。
