J2轴可动范围
B-82274CM/12
工业 自动 化 专家 CAD2D3D.com
3. 基本 规格
+135°
-90” 行 程 终端 〔 下 限 ?
-%5” 最 大 停止 位 置 (距离 )
+135” 行 程 终端 (上 限 )
+140” 最 大 停止 位 置 (距离 )
注释 ) J2 轴 上 没有 限 位 开关 。
动作 范围 根据 J3 辆 的 位 置 受到 限制 。

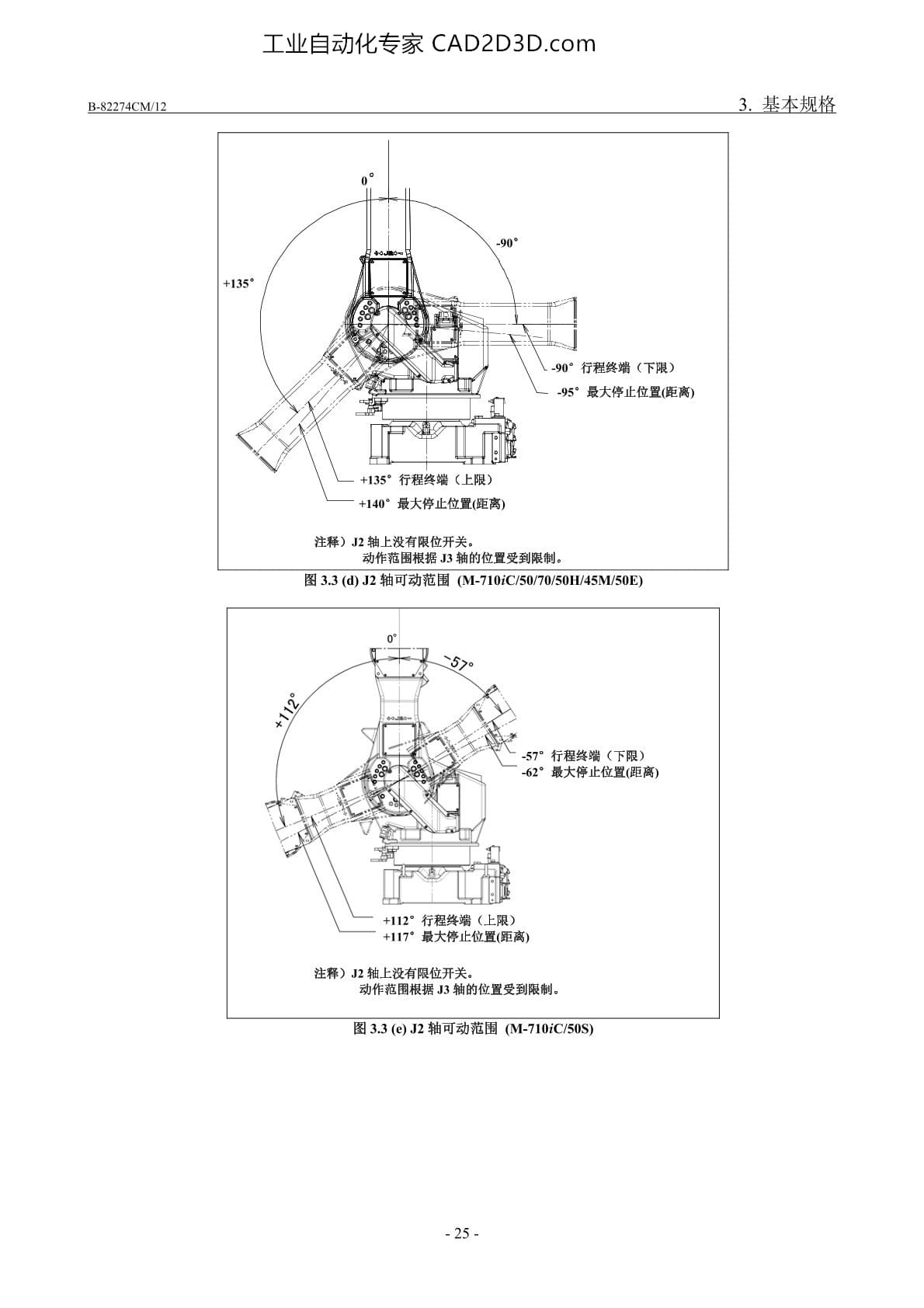

图 3.3 (d) J2 轴 可 动 范围 (ML-710iC/S0/70/S0H/4SM/SOE)
" s 行程 终端 (下限 )
-62” 最 大 停止 位 置 (距离 )
+117” 最 大 停止 位 置 (距离 )
注释 ) J2 轴 上 没有 限 位 开关 。
动作 范围 根据 J3 轴 的 位 置 受到 限制 。
图 3.3 (e) J2 轴 可 动 范围 (M-710iC/50S)
2。
