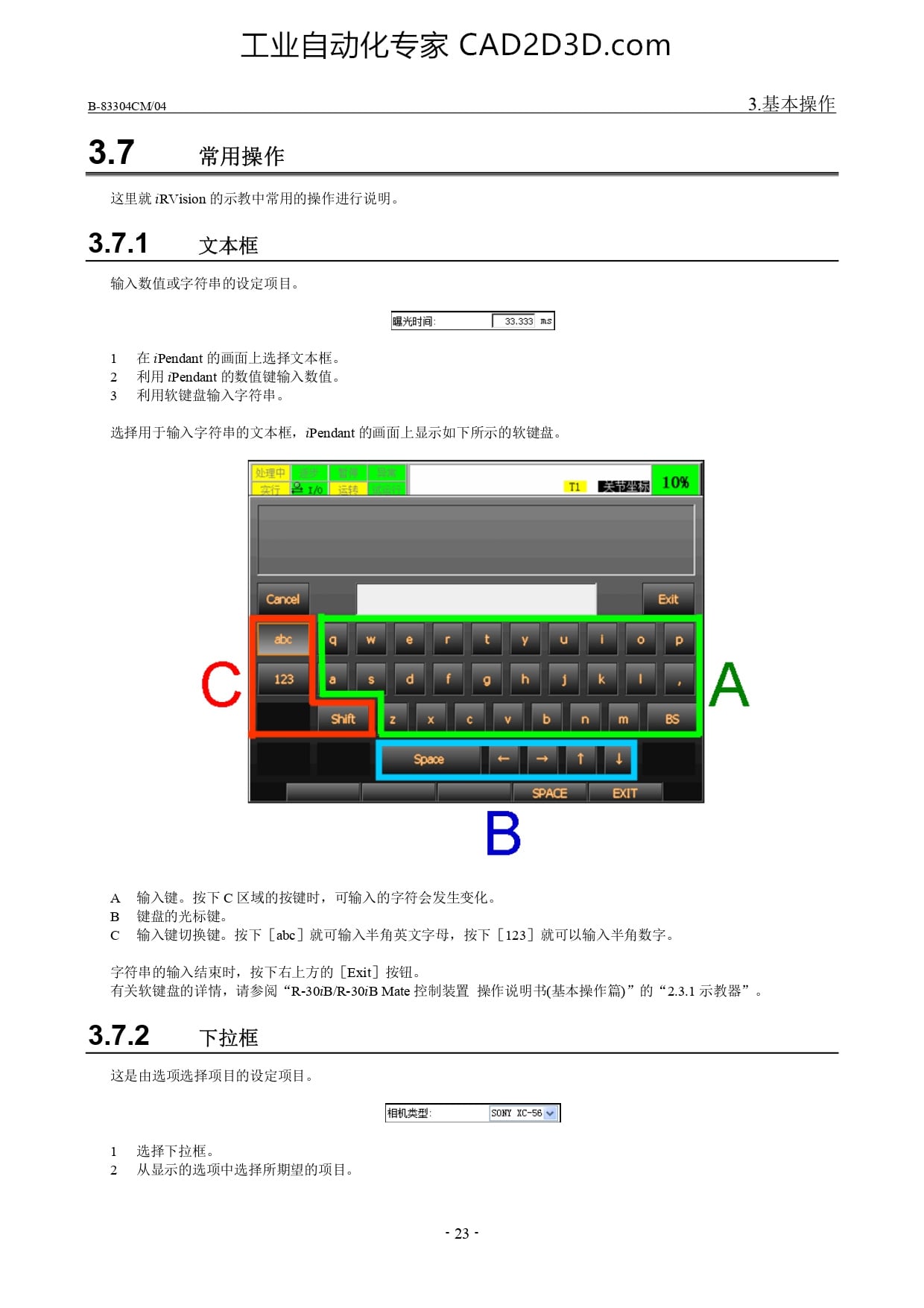

B-83304CM/04 3. 基 本 操作
3.7 常用 操作
JX LR iR Vision 的 示 教 中 常用 的 操作 进行 说 明 。
3.7.1 文本 杠
输入 数值 或 字符 串 的 设 定 项 目 。
! [ED
1 在 iPendant 的 画面 上 选择 文本 框 。
2 “利用 Pendant 的 数值 键 输入 数值 。
3 “利用 软 键盘 输入 字符 串 。
选择 用 于 输入 字符 串 的 文本 框 ， 认 endant 的 画面 上 显示 如 下 所 示 的 软 键盘 。
A 输入 键 。 按 下 C 区 域 的 按键 时 ， 可 输入 的 字符 会 发 生变 化 。
B 键盘 的 光标 键 。
C “输入 键 切 换 键 。 按 下 [abc] 就 可 答 入 半角 英文 字母 ， 按 下 [123] 就 可 以 输入 半角 数字 。
字符 串 的 输入 结束 时 ， 按 下 右上 方 的 [Exit] 按钮 。
有 关 软 键盘 的 详情 ， 请 参阅 “R-30 姬 尽 -30iB Mate 控制 装置 操作 说 明 书 (基本 操作 篇 )” 的 “2.3.1 示 教 器 ”。
3.7.2 ”下拉 杠
这 是 由 选项 选择 项 目的 设 定 项 目 。
| 相机 类 型 SONY XC-56 v
1 选择 下 拉 框 。
2 从 显示 的 选项 中 选择 所 期 望 的 项 目 。
