6. 变更 可 动 范围 B-83644CM/06
6.3 变更 基于 限 位 开关 的 可 动 范围 〈 可 选 购 项 )
限 位 开关 属于 超 程 开关 ， 按 下 该 天 ， 停 止 向 伺服 电机 供应 电源 ， 机 器 人 停止 运动 。 限 位 开关 ,在 J1 轴 上 作为 可 选 购
项 提供 。 变 更 基于 限 位 开关 的 可 动 范围 ， 通 过 改变 挡 块 位 置 进行 。 下 面 示 出 挡 块 位 置 和 动作 范围 的 关系 。
本 轴 的 挡 块 ， 设 置 在 与 机 械 式 制 动 相同 的 位 置 。
M6x10(02 个 )
机 械 式 可 变 制动器
本 轴 的 挡 块 ， 安 装 在 机 械 式 制动器 上 。
如 果 使 用 2 个 机 械 式 制动器 ， 将 挡 块 装 到 两 者 都 上 。
《注释 ) 图 示 为 从 上 面 看 到 的 J1 轴 。
其 与 机 械 式 制动器 设 定 在 相同 位 置 。

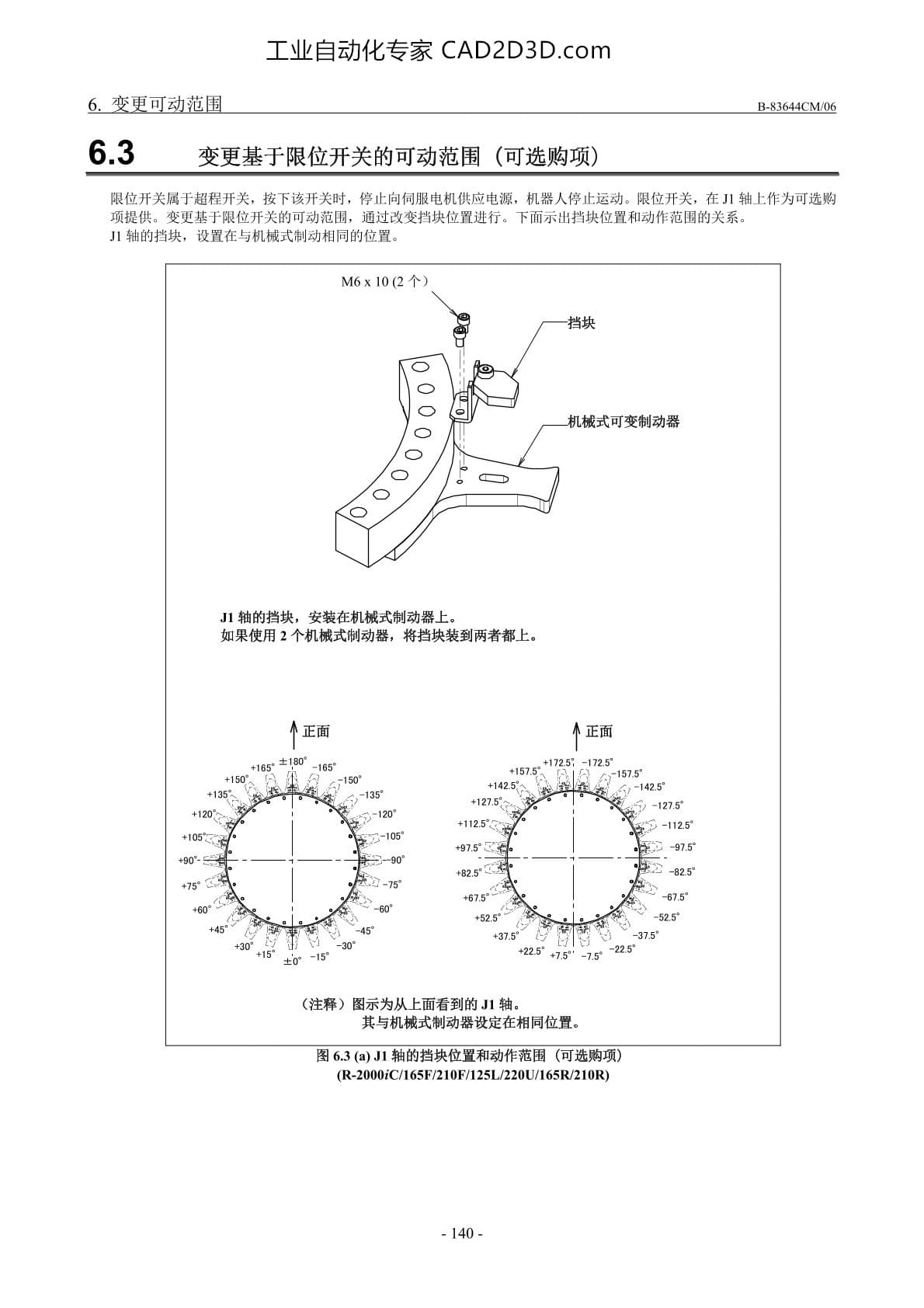

6.3 (a) J1 轴 的 挡 块 位 置 和 动作 范围 〈 可 选 购 项 )
(R-2000iC/165F/210F/125L/220U/165R/210R)
- 140 -
