6. 变更 可 动 范围

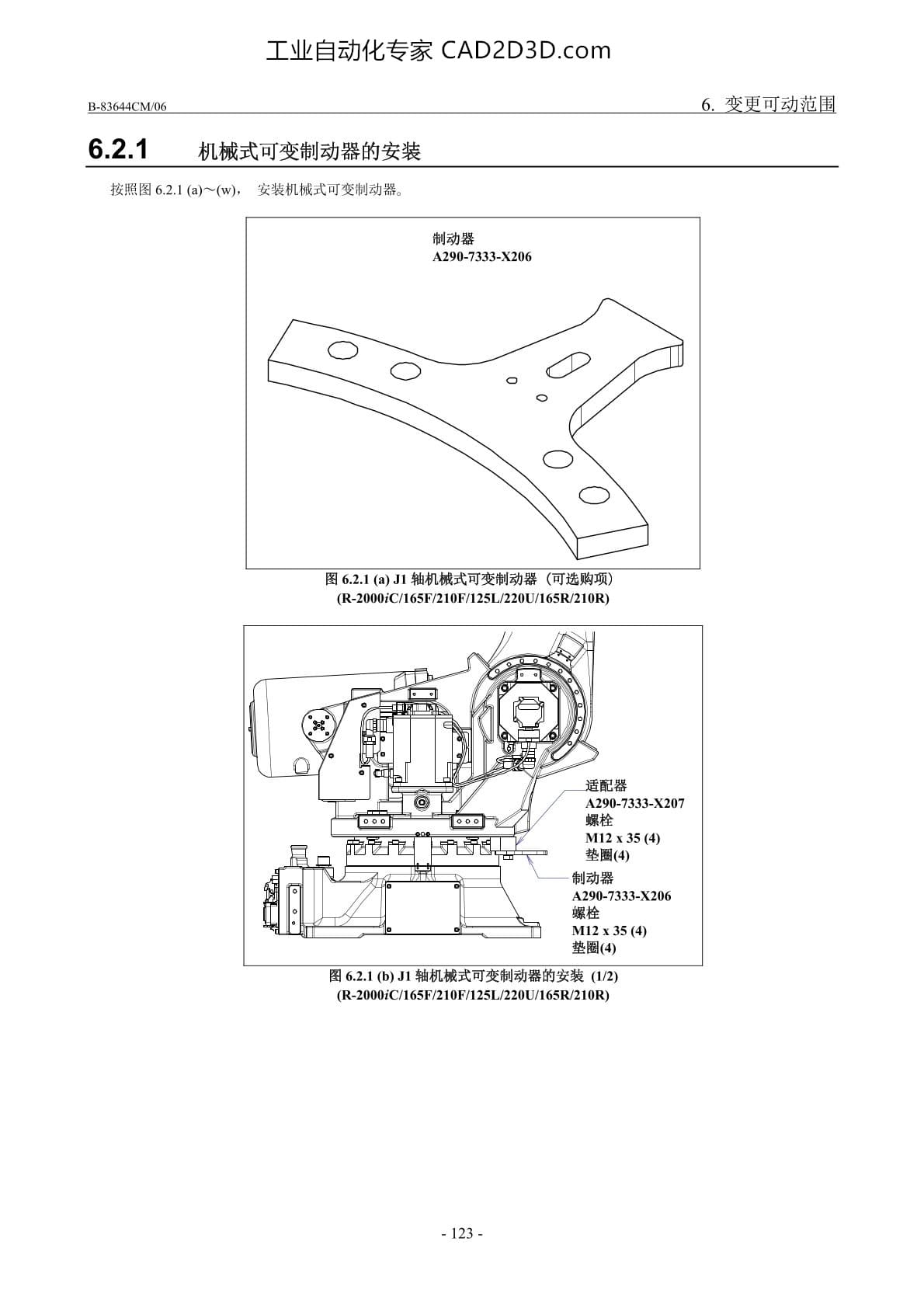

6.2.1 机 械 式 可 变 制动器 的 安装
按照 图 6.2.1 (aj~(w),
安装 机 械 式 可 变 制动器 。
制动器
A290-7333-X206
图 6.2.1 (a) J1 轴 机 械 式 可 变 制 动 器 〈 可 选 购 项 )
(R-2000iC/165F/210F/125L/220U/165R/210R)
L
”适配器
A290-7333-X207
MI2 x 35 (4)
HE )
一 制动器
A290-7333-X206
螺栓
MI2x35 (4)
H#ef(4)
图 6.2.1 (b) J1 轴 机 械 式 可 变 制动器 的 安装 (12)
(R-2000iC/165F/210F/125L/220U/165R/210R)
-123 -
