J1轴挡块位置和动作范围
B-83644CM/06
工业 自动 化 专家 CAD2D3D.com
6. 变更 可 动 范围
(=)
CD)
| —
Mfixlé(zfi‘)gg
J 轴 的 挡 块 ， 安 装 在 机 械 式 制动器 上 。
如 果 使 用 2 个 机 械 式 制动器 ， 将 挡 块 装 到 两 者 都 上 。
正面
40 -5
《注释 ) 图 示 为 从 上 面 看 到 的 J1 轴 。
其 与 机 械 式 制动器 设 定 在 相同 位 置 。

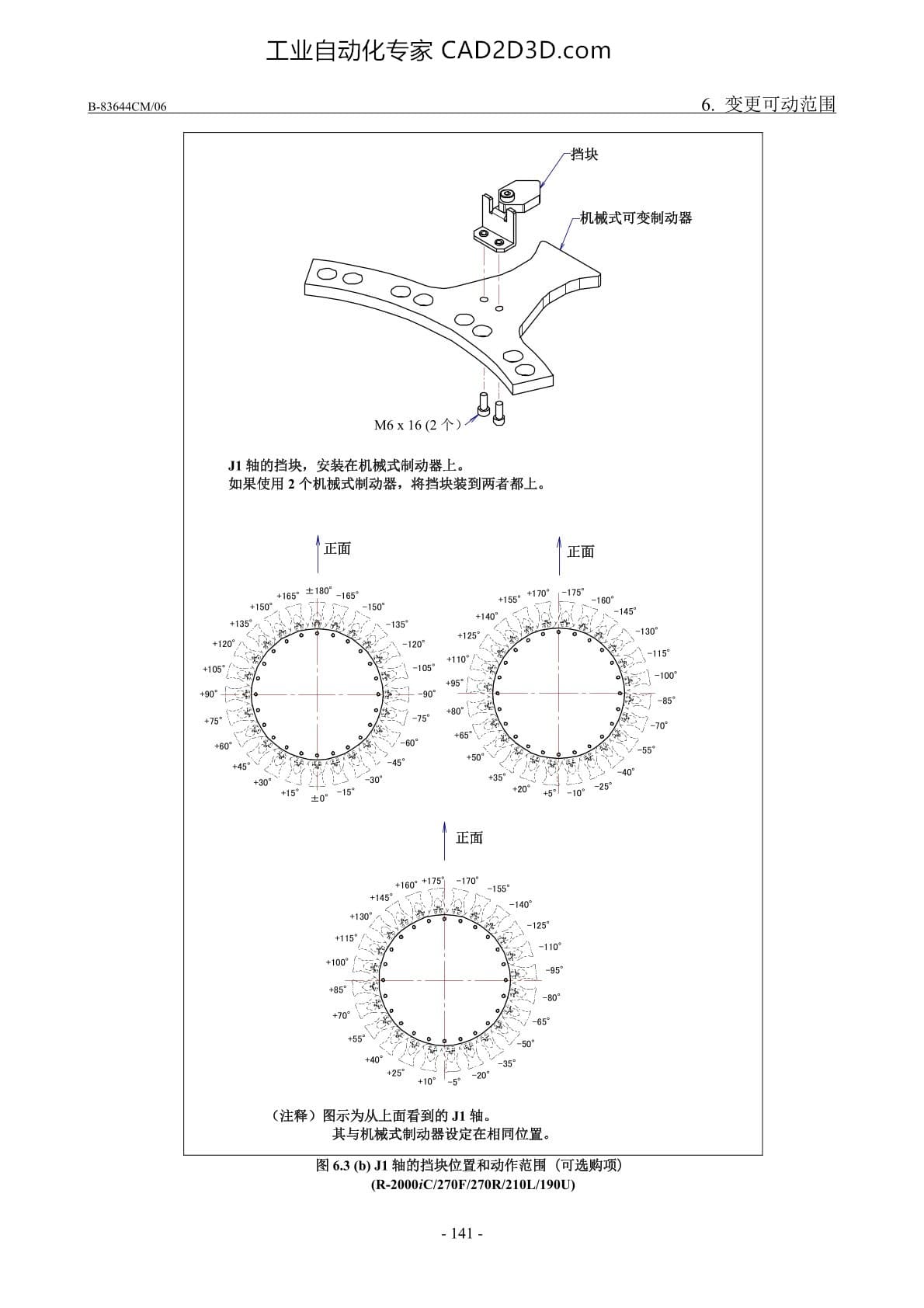

图 6.3 (b) J1 轴 的 挡 块 位 置 和 动作 范围 〈 可 选 购 项 )
(R-2000iC/270F/270R/210L/190U)
-141-
