调节限位开关
B-83644CM/06
工业 自动 化 专家 CAD2D3D.com
6. 变更 可 动 范围
挡 块
限 位 开关
接触 挡 块 之 前 的 位 置
开关 启动 时 的 位 置
开关 启动 时 后
按 下 的 位 置
详细 A
M4 x 25 M8 x 12
《用 于 横向 调节 ) 《用 于 纵向 调节 )
PT: 预 行程 〈 动 作 前 的 运动 )
OT: 超 程 〈 动 作 后 的 运动 7
(注释 ) 图 示 为 从 上 面 看 到 的 J1 机 座 后 部 。

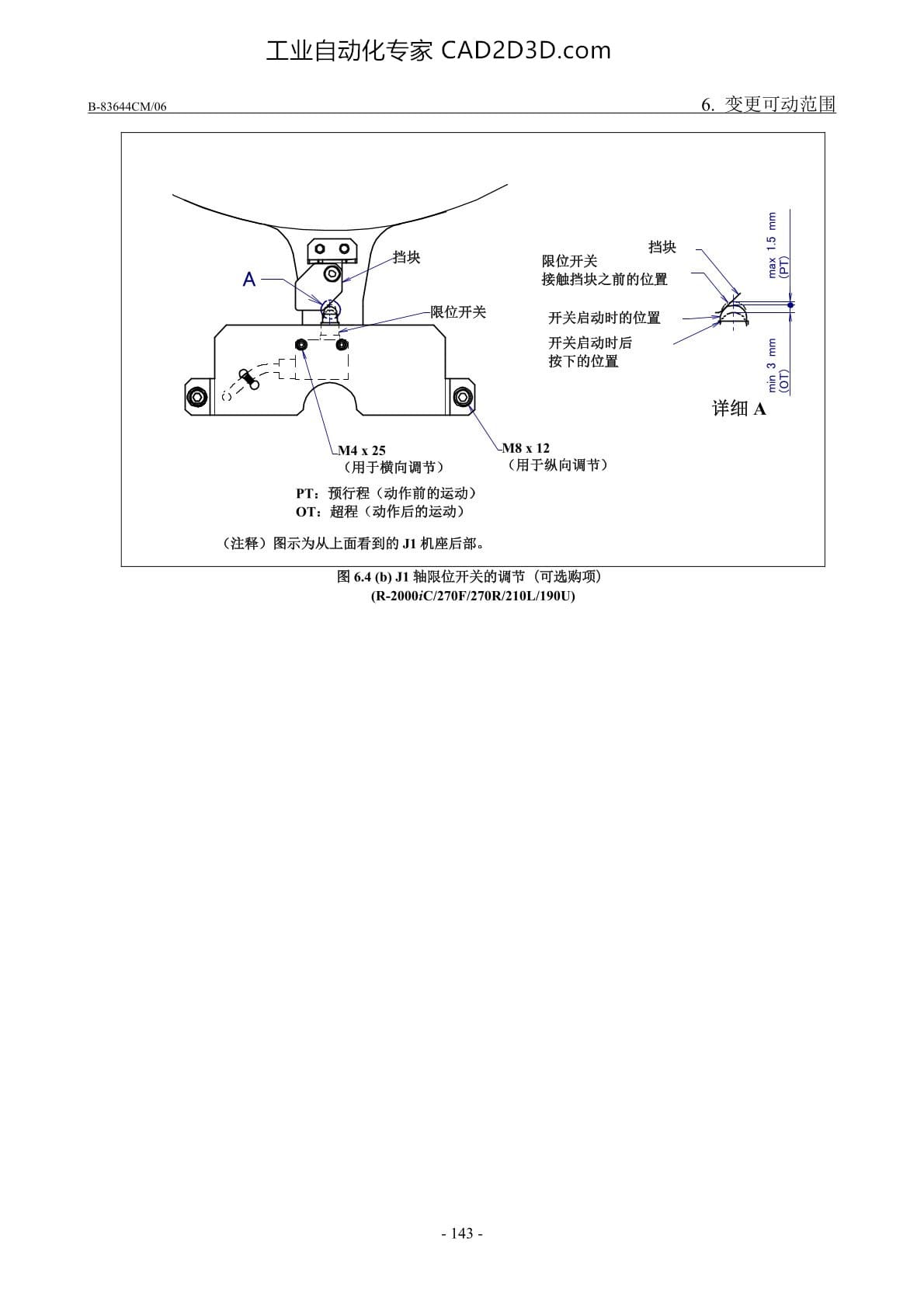

图 6.4 (b) J1 轴 限 位 开关 的 调节 〈 可 选 购 项 )
(R-2000iC/270F/270R/210L/190U)
-143 -
