机构部件内电缆以及连接器的检修
工业 自动 化 专家 CAD2D3D.com
B-83644CM/06 7. 检修 和 维修
7.2.3 机构 部 件 内 电缆 以 及 连接 器 的 检修
机 构 部 件 内 电线 的 i
易 与 JJ/J2/13 轴 可 动 部 以 及 外 围 设 备 发 生 相 互 干涉 的 固定 部 电缆
本 轴 ， 应 自卫 机 座 上 方 进行 检修 ， 并 拆除 JI 机 座 侧面 的 金属 板 ， 从 侧面 对 电缆 进行 检修 。

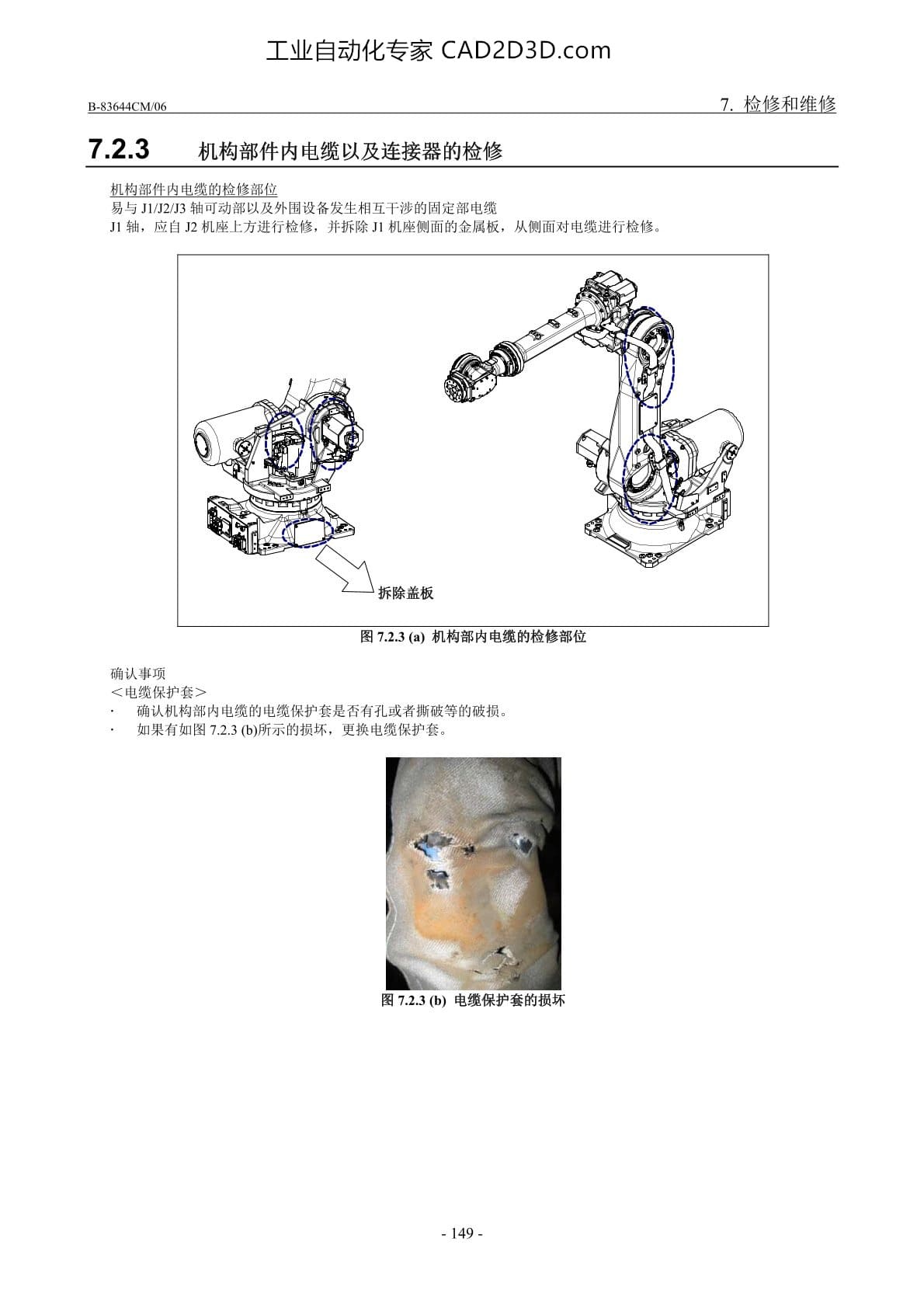

图 7.2.3 (a) 机 构 部 内 电缆 的 检修 部 位
确认 事项
二 电费 保护 套 >
确认 机 构 部 内 电缆 的 电缆 保护 套 是 否 有 孔 或 者 撕 破 等 的 破损 。
如 果 有 如 图 7.2.3 (b) 所 示 的 损坏 ， 更 换 电缆 保护 套 。
B 7.23 () BARPEOGT
- 149 -
