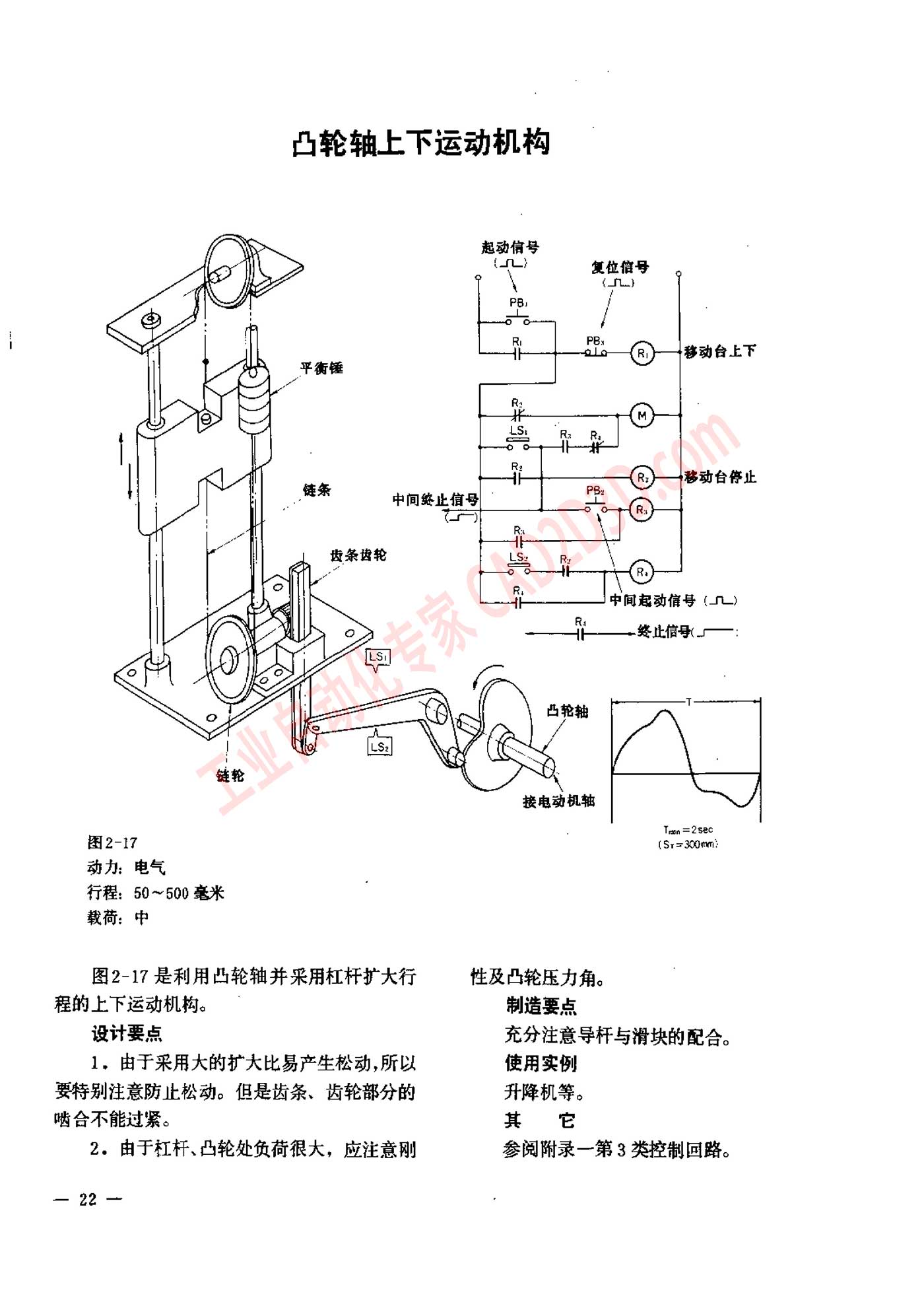

凸轮轴上下运动机构
凸轮 轴 上 下 运动 机 构
男 2-17 (Sr=300wm
动力 电气
行程 ，50~500 毫米
载荷 :中
图 2-17 是 利用 凸轮 轴 并 采用 杠杆 扩大 行 性 及 凸轮 压力 角 。
程 的 上 下 运动 机 构 。 制造 要 点
设计 要 点 充分 注意 导 杆 与 滑 块 的 配合 。
1 .由 于 采用 大 的 扩大 比 易 产生 松动 ,所 以 使 用 实例
要 特别 注意 防止 松动 。 但 是 齿 条 、 齿 轮 部 分 的 升降 机 等 。
吐 合 不 能 过 紧 。 其 €
2.。 由 于 杠杆 ,凸轮 处 负荷 很 大 ， 应 注意 刚 参阅 附录 一 第 3 类 控制 回路 。
一 22 一
