钢带水平运动机构
图 2-
PB:;
PB,;
Mg ，
Mg2:
， 通 断 式微 动 开关
&
CS:
钢 带 水 平 运动 机 构
绕 线 及 进 给 用 电动 机
TP R
后 退 用 电磁 铁
机 械 分 配 轴 用 的 输出 接点
， 申 气

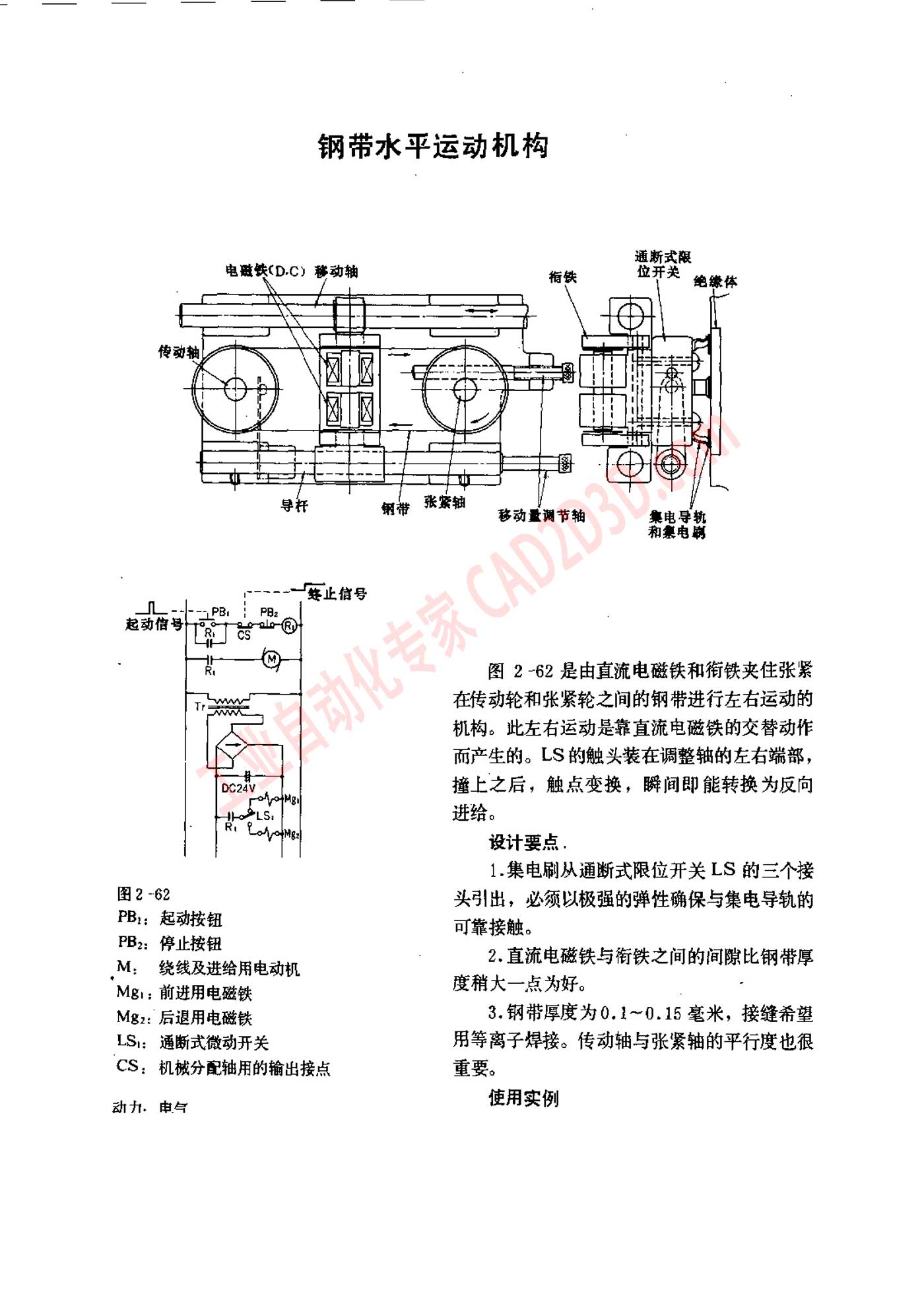

图 2 -62 是 由 直流 电磁 铁 和 衔 铁 夹 住 张 紧
在 传动 轮 和 张 紧 轮 之 间 的 钢 带 进行 左右 运动 的
机 构 。 浊 左右 运动 是 靠 直流 电磁 铁 的 交替 动作
而 产生 的 。LS 的 触 头 装 在 调整 轴 的 左右 端 部 ，
撞 上 之 后 ， 触 点 变换 ， 瞬 间 即 能 转换 为 反 向
进 给 。
设计 要 点
1. 集 电 刷 从 通 断 式 限 位 开关 LS 的 三 个 接
头 引 出 ， 必 须 以 极 强 的 弹性 确保 与 集 电导 轨 的
可 靠 接触 。
2. 直 流 电磁 铁 与 衔 铁 之 间 的 间隙 比 钢 带 麻
度 稍 大 一 点 为 好 。
3. 钢 带 厚度 为 0.1~0.15 毫米 ， 接 缝 希望
男 等 离子 焊接 。 传 动 轴 与 张 紧 轴 的 平行 度 也 很
重要 。
使 用 实例
