曲柄直线运动机构
曲柄 直线 运动 机 构
Rs
图 2 -5 (一 一 此 一 一 ) 终止 信号 (和 一)
动力 ,电气
行 穆 ，10~ 100 毫米
载荷 : 中 ' 2. 滑动 部 分 如 使 用 导向 轴承 . 滑动 轴承 等 ，
动作 将 更 灵活 。

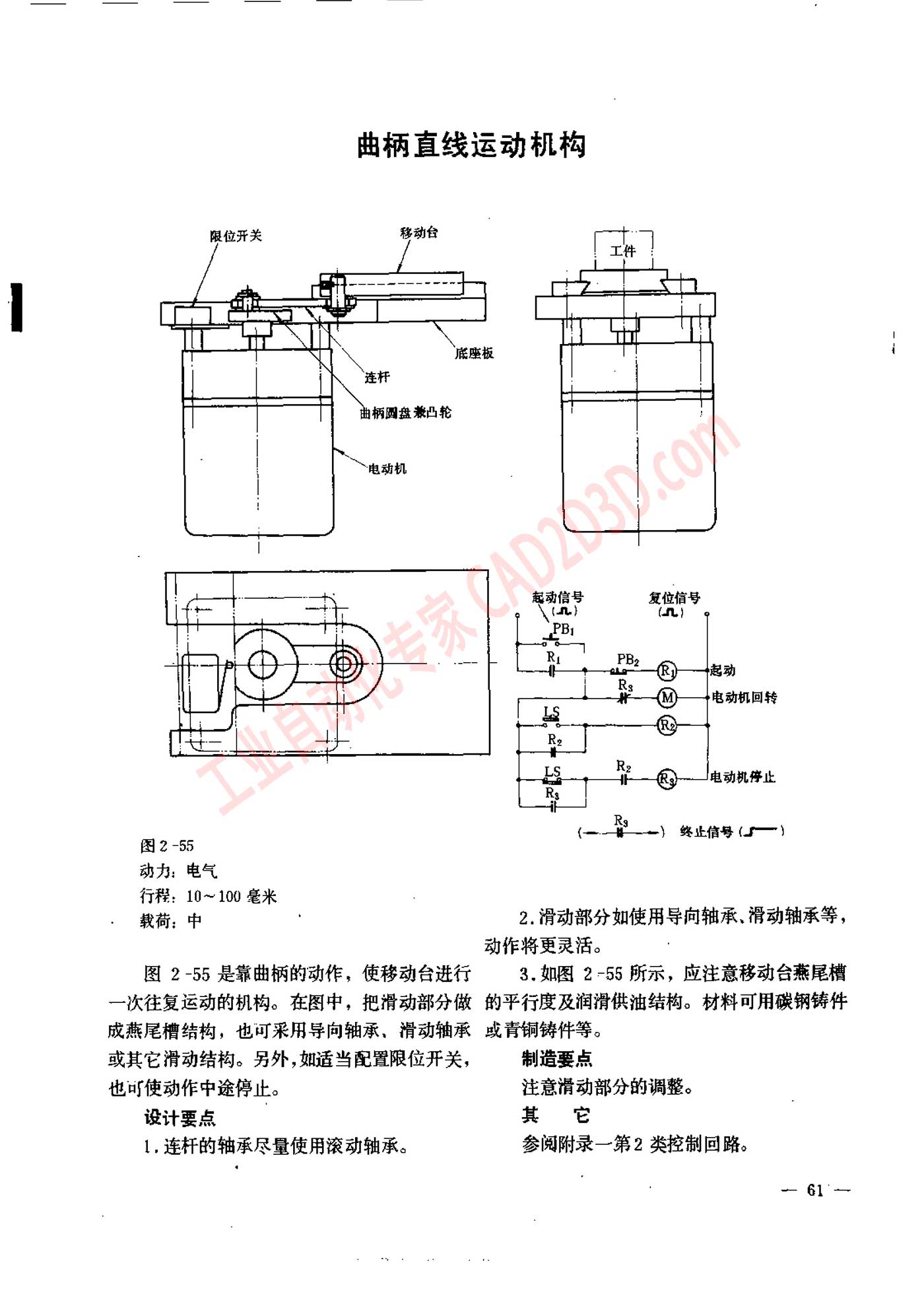

图 2 -55 是 靠 曲柄 的 动作 ， 使 移动 台 进 行 3. 如 图 2 -55 所 示 ， 应 注意 移动 台 燕 尾 梢
一 次 往复 运动 的 机 构 。 在 图 中 ， 把 滑动 部 分 做 的 平行 度 及 润滑 供 油 结构 。 材 料 可 用 碳 钢 铸件
成 燕尾 楷 结 构 ， 也 可 采用 导向 轴承 、 滑 动 轴承 或 青铜 链 件 等 。
或 其 它 滑 动 结构 。 另 外 , 如 适当 配置 限 位 开关 ， 制造 要 点
也 可 使 动作 中 途 停止 。 注意 滑动 部 分 的 调整 。
设计 要 点 其 它
1, 连 杆 的 轴承 尽量 使 用 滚动 轴承 。 参阅 附录 一 第 2 类 控制 回路 。
