并列夹紧机构
并 列 夹 紧 机 构
O 型 密封 园

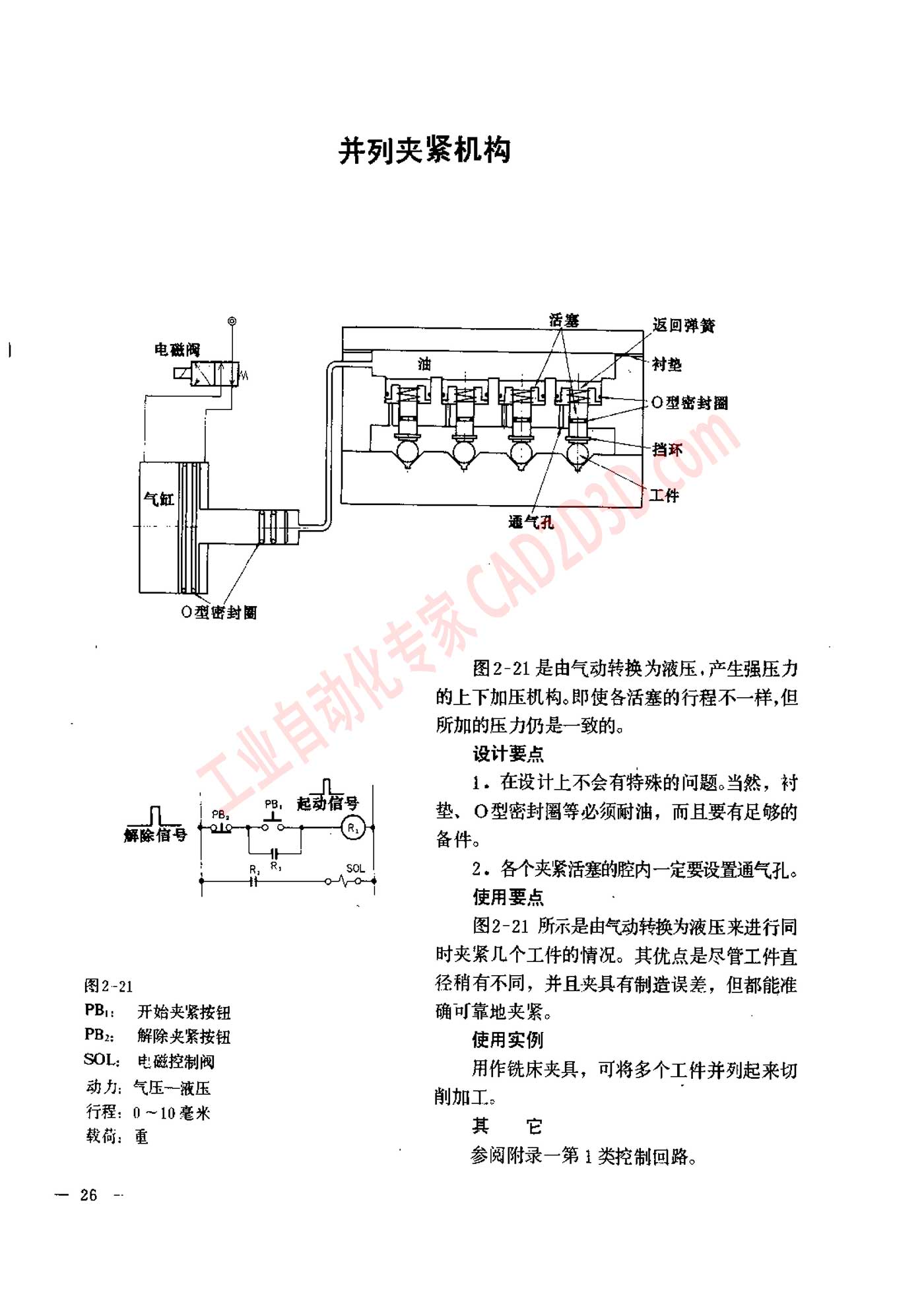

图 2- 21 是 由 气动 转换 为 液压 ,产生 强压 力
的 上 下 加 压 机 构 。 即 使 各 活塞 的 行程 不 一 样 ,但
所 加 的 压力 仍 是 一 致 的 。
设计 要 点
e 1. TR E RS HHRR L 40, 4
T e 7m BRE3 垫 、O 型 密封 图 等 必须 耐 油 ， 而 且 要 有 足够 的
T | Te] ) 备件 。
R，R， SoL 2. 各 个 夹 紧 活塞 的 腔 内 一 定 要 设置 通气 孔 。
人 使 用 要 点
图 2-21 所 示 是 由 气动 转换 为 液压 来 进行 同
时 夹 紧 几 个 工件 的 情况 。 其 优点 是 尽管 工件 直
图 2-21 径 稍 有 不 同 ， 并 且 夹 具有 制造 误差 ， 但 都 能 准
PB,， 开始 夹 紧 按钮 确 可 靠 地 夹 紧 。
PB:: ”解除 炎 紧 按钮 使 用 实例
SOL:， 电磁 控制 阀 用 作 铣 床 夹具 ， 可 将 多 个 工件 并 列 起 来 切
动力 气压 一 液压 削 加 工 。
行程 : 0 ~10 台 米 其 它
载荷 , 重 =
参阅 附录 一 第 + 类 控制 回路 。
