J1轴机械式可变制动器的安装
工业 自动 化 专家 CAD2D3D.com
可 动 范围 B-83644CM/06
安装 器 轴 机 械 式 制动器 时 的 注意 事项
J 轴 机 械 式 制动器 ， 只 要 改变 适配器 的 安装 孔 即 可 以 每 7.5 度 为 单位 设 定 可 动 范围 。
请 参阅 下 图 ， 使 用 与 所 期 望 的 限制 角度 相对 应 的 安装 孔 。
适配器 A290-7333-X207 孔 的 号 码
xx N @QRBIAE 15 + 15 x N
N=0, (N
=0, 1, +2, )
1 制动器
负 向 旋转
限制 负 向 旋转 的
制动器
限制 正 向 旋转 的
制动器
《注释 ) 图 示 为 从 上 侧 看 到 的 了 1 轴 。
在 正 侧 制动器 和 负 侧 制动器 之 问 ， 需 要 有 60 度 以 上 的 间隔 。

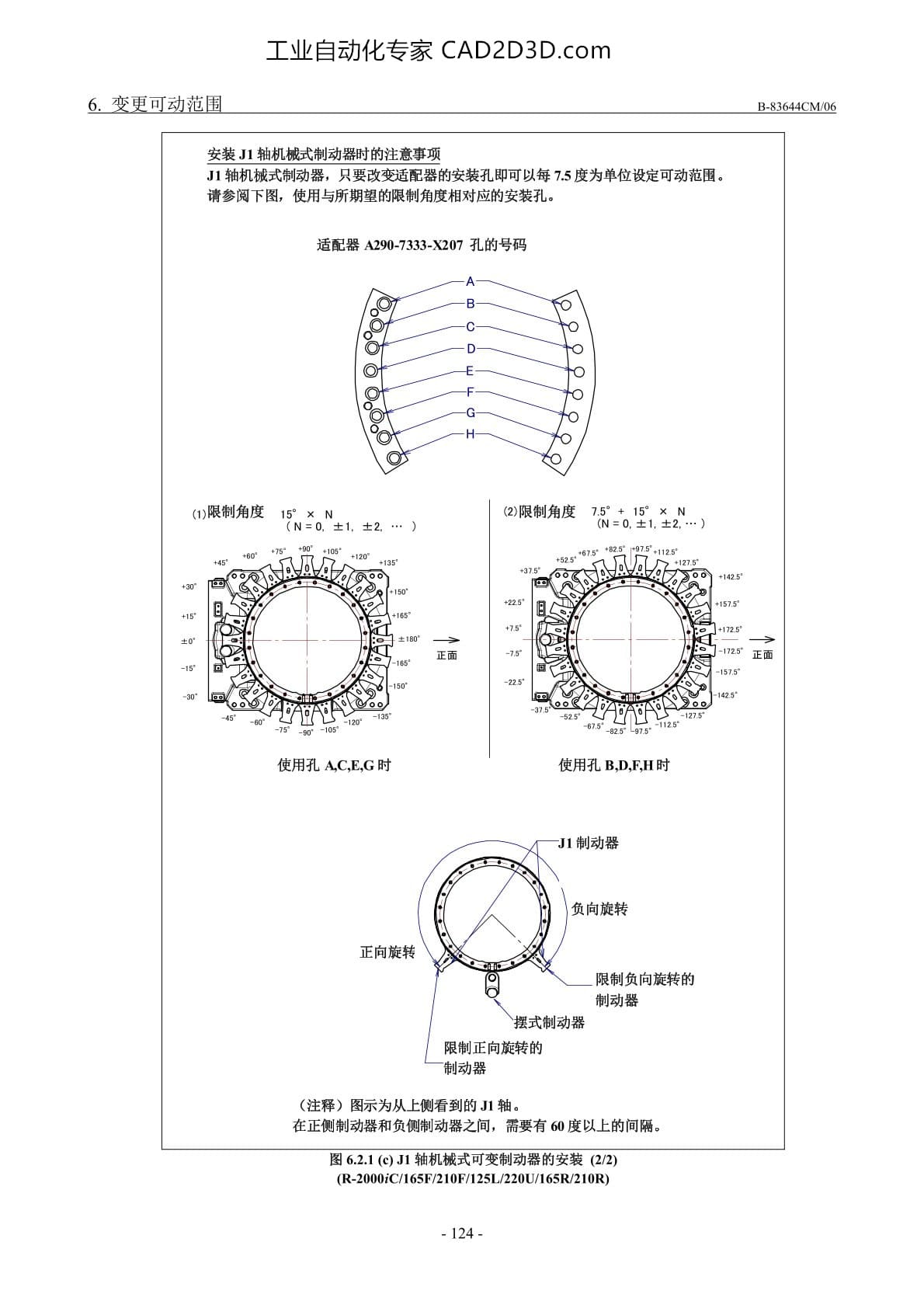

图 6.2.1 (c) J1 轴 机 械 式 可 变 制 动 器 的 安装 (2/2)
(R-2000iC/16SF/210F/125L/220U/165R/210R)
-124-
